Рис. 17. Схема работы вертикального многошпиндельного полуавтомата параллельного действия: I - патрон для закрепления заготовок; 2 - cjunopr; J - неподвижная колонна; - неподвижный кулачок; 7- F/-позиции полуавтомата

. Особенности обработки на вертикальных многошпиндельных токарных полуавтоматах:

1. Применяют для обработки больших партий одинаковых заготовок в крупносерийном и массовом производстве.

2. Заготовки загружают и снимают готовые детали вручную, все остальные операции выполняются автоматически. Время на установку заготовки и съем готовой детали при наладке не учитывают.

3. У большинства изготавливаемых деталей длина меньше диаметра, поэтому детали закрепляют в патронах шпинделей. На некоторых полуавтоматах заготовки типа ступенчатых валов обрабатывают в центрах.

4. Все операции технологического процесса обработки заготовки разделяют равномерно между всеми рабочими позициями.

5. Миогошпиндельные полуавтоматы последовательного действия при обработке сравнительно простых деталей с небольшим числом переходов налаживают на двух- (рис. 19) и трехцикловую работу. При этом можно обрабатывать детали с двух сторон с поворотом или обрабатывать однотипные детали.

6. Поверхности большой длины следует для уменьшения времени обработки делить на участки и выполнять обработку на двух-трех позициях.

7. Чтобы резец не оставлял царапин на обрабатываемой поверхности при обратном ходе суппорта, в том случае когда необходимо получить высокую точность и малую шероховатость этой Поверхности, применяют специальные копирные державки для отвода инструментов в конце рабочего хода.

8. Обработку точных отверстий и наружных поверхностей на





I eioo.7



Рис. 18. Схема обработки детали на вертикальном многошпиндельном полуавтомате параллельного действия для двухцикловой

обработки ступенчатого валика: а - схема расположения позиций полуавтомата; б - обработка валика с одной стороны; е - обработка валика с другой стороны

полуавтоматах последовательного действия следует проводить специальными плавающими головками.

9. Соосно расположенные отверстая обрабатывают на одних и тех же позициях, чтобы исключить влияние на соосность погрешности от поворота стола, которая достигает 0,03 мм.

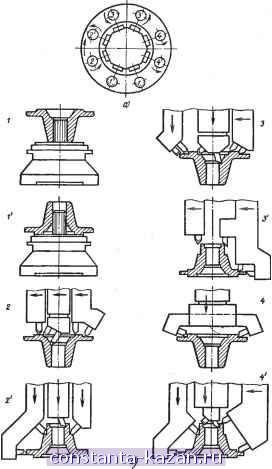

Рис. 19, Схема обработки фланца на вертикальном многошпин-дбльном полуавтомате последовательного действия для двухцикло-

вой обработки:

о-схема расположения позиций полуавтомата; б - последовательность обработки фланца; 1 и Г - загрузочные позиции, 2, 3 и 4 - обработка фланца с одной стороны; 2, 3 та 4 - обработка фланца с другой стороны
