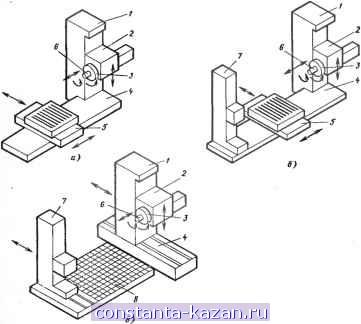

Рис. 2. Характерные варианты компоновок горизонтально-расточных станков (стрелками показаны рабочие перемещения . основных узлов): а-с подвижным столом без задней стойки; б-с подвижным столом и неподвижной задней стойкой; е - с плитой и подвижными передней и задней стойками; У - передняя стойка; 2 - шпиндельная бабка; 5 -планшайба; 4 - станина; 5 - поворотный подвижной стол; б - выдвижной шпиндель; 7 - задняя стойка; 8 - неподвижная плита

Принадлежности и приспособлении для установки, выверки и закрепления заготовок иа горизонтально-расточном станке входят в комплект станка. Их характерные представители предназначены:

прижимные пмнки (прихваты) односторонние и быстросъемные - для закрепления заготовок на столе или плите станка;

упоры, устанавливаемые в Т-образные пазы стола, - для выверки положения заготовки параллельно пазу стола и для бокового закрепления заготовки используются как опоры;

боковой прижим (винтовой или клиновой) - для точной выверки положения заготовки при ее установке и как боковой прижим для предупреждения смещения заготовки во время обработки;

домкраты (винтовые и клиновые) - для установки заготовок по необработанной поверхности; с их помощью заготовку выставляют в горизонтальной плоскости по разметочным рискам или уровню;



1. Среднеэкономическая точность (квалитеты) и шероховатость поверхностен отверстий, обрабатываемых на горизонтальио-расточиых станках

Вид обработки отверстий

Квалитет

Шероховатость поверхности Ra, мкм

Сверление, рассверливание

12-14

6,3-25

Зенкерование:

черновое

12-13

12,5-25

чистовое

10-11

3,2-6,3

Развертывание:

получистовое

9-10

6,3-12,5

чистовое

1,6-3,2

0,4-0,8

Растачивание:

черновое (по корке)

14-17

50-100

получистовое

12-14

12,5-25

чистовое

8-11

1,6-3,2

0,4-0,8

Раскатывание и алмазное выглажи-

0,08-0,63

вание

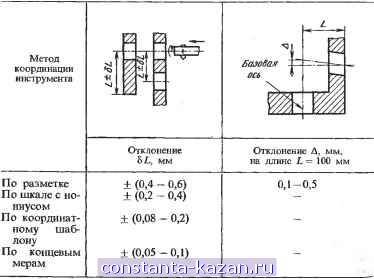

2. Среднеэкономическая точность расположения осей отверстий, растачиваемых на горизонтально-расточных стайках при различных методах координации инструмеита




Продолжение табл. 2

Метод координации инструмента

Отклонение 5L, мм

Отклонение Д, мм,

на длине L = 100 мм

По кондуктору

± (0,04 - 0,08)

0,04-0,20

или индика-

торному

упору

0,05-0,15

Поворотом за-

готовки на

столе с вы-

веркой инди-

катором

0,06 - 0,30

Поворотом

стола

3. Среднеэкономическая точность (мм) сверлении отверстий (смещение осей отверстий от номинального положения) на горизонтально-расточных станках при различных методах координации инструмента

; Метод

координации инструмента

Смещение осей отверстий от номинального положения при расстоянии между ними, мм

До 50

Св. 50 до 120

Св. 120 до 250

Св. 250 до 500

По разметке

По шкале с нониусом

По штихмасу

По концевым мерам

+ 0,4 + 0,15 + 0,05 + 0,03

+ 0,6 + 0,2 ±0,07 + 0,04

±0,7 + 0,3 + 0,1 + 0,05

±0,8 + 0,4 + 0,12 + 0,06

распорные винты применяют для небольших перемешений тяжелых заготовок при их выверке и как боковые прижимы;

регулируемые (подводимые) опоры - для обеспечения надежного закрепления крупногабаритных заготовок и предотвращения их деформаций под действием сил закрепления;

винты и крепежные приспособления - для закрепления заготовок на станках с использованием Т-образных пазов.

В табл. 4 - 7 даны основные размеры угольников, ступенчатых подставок, мерных подкладок, сменных столов и параллельных подставок, применяемых при установке, выверке и закреплении заготовок на горизонтально-расточных станках. Выбор необходимых для закрепления заготовок приспособлений определяется формой и размерами заготовки, содержанием операции (числом и взаимным расположением обрабатываемых поверхностей, видом обработки и т. п.), выбранной схемой базирования и закрепления заготовки.
