Обрабатываемый материал

Диаметр нарезаемой резьбы, мм

св. 70

Шаг нарезаемой резьбы, мм

1,00

1,75

1,00

1,75

Стали конструкционные типа

0,030

0,035

0,045

0,030

0,037

0,050

45, 40Х

Чугун серый

0,080

0,100

0,125

0,090

0,110

0,145

25. Скорость резания, м/мии

Шаг нарезаемой резьбы.

Стали конструкционные типа 45, 40Х

Чугун серый

Подача на один зуб фрезы, мм

0,02

0,04

0,06

0,08

0,10

0,06

0,01

0,14

1,75

26. Точность шлифования резьбы в центрах

Способ шлифования

Проверяемый параметр

однони-точным кругом с продольной подачей

многониточным кругом с продольной подачей

многонн-точным

кругом с поперечной подачей

Отклонение (мм) среднего диаметра (4;р =10 + 40 мм) при шлифовании:

за одну операцию

за две операции

-ю,ооз

±0,0025

+ 0,010 ±0,005

+ 0,02 ±0,01

Отклонение (мм) шага на длине, мм:

25 300

+ 0,0025 ±0,005

+ 0,005 + 0,010

±0,005

Отклонение половины угла профиля резьбы.

±3

±6

±10

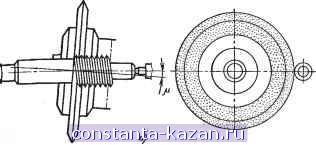

Рис. 16. Схемы-шлифования резьбы: а - однониточным кругом б - многониточным кругом врезанием; в - многониточным кругом с осевой подачей -

Б2 и металлической Ml, М5 -6 связках. Круги зернистостью АСМ 60/40 - АСО 100/80 при 150 - 200%-ной концентрации обеспечивают шероховатость обрабатываемой поверхности Ru=0,125-=-320 мкм. Окружная скорость алмазного круга для шлифования наружных резьб кр = 30 -=- 40 м/с, для внутренних wp =10-15 м/с. Скорость вращения детали 0,4 - 0,6 м/мин. Глубина шлифования при черновых переходах 0,05 - 0,1 мм; при чистовых 0,005 - 0,020 мм.

Шлифование деталей из быстрорежущих сталей рекомендуется осуществлять кругами из эльбора. Для однониточного шлифования наиболее рациональными являются эльборовые/круги на керамической связке: Л2П60° 350 х 8 х 160; 400 х 10 х 203 ; 450 х 10 х 229 и 500 X 13 X 305.

Зернистость и твердость кругов выбирают в зависимости от шага шлифуемой резьбы (табл. 27).

Структура кругов определяется главным образом зернистостью. Так, круги зернистостью ЛМ20 ЛМ28 рекомендуется применять 11-й структуры; зернистостью ЛМ40-Л4- 10-й структуры; зернистостью Л5-Л6 - 9-й структуры; зернистостью Л8 - 8-й структуры. Оптимальная концентрация эльбора в объеме эльборсодержащего слоя 100 %.



27. Зернистость и твердость эльборовых кругов

Шаг резьбы, мм

Зернистость

Твердость

0,5-0,75

ЛМ20-ЛМ28

0,8-1,00

ЛМ40-Л4

1,0-1,5

1,5 и более

Окружная скорость круга vp = 35 м/с, а детали - 0,16-0,5 м/мин. Глубина шлифования 0,40 - 0,50 мм при черновой обработке и 0,15-0,05 мм при чистовой. При шлифовании эльборовыми кругами на указанных режимах стабильно достигается шероховатость поверхности Ra = 0,16 + 0,32 мкм.

Накатывание наружных и раскатывание внутренних резьбовых поверхностей. Накатывание наружных резьбовых поверхностей осуществляется (рис. 17) плоским инструментом с тангенциальной подачей, а также круглым инструментом с подачами: радиальной, тангенциальной, радиально-осевой и осевой.

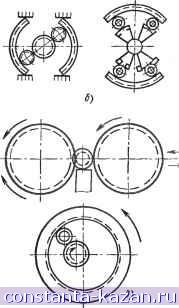

Рис. 17. Схемы накатывания наружных резьбовых поверхностей: а - плоским инструментом с тангенциальной подачей; б и в - вращающимся инструментом с тангенциальной подачей; гид- вращающимся инструментом с радиальной подачей
