Изготовление цилиндрических зубчатых колес. Зубофрезероеание дисковыми и пальцевыми модульными фрезами. Нарезание зубьев колес осуществляют методом копирования на специальных станках с вертикальной и горизонтальной осью изделия и на некоторых универсальных зубофрезерных станках, имеющих механизмы единичного деления. Некоторые модели станков приведены в табл. 3.

При нарезании прямозубых колес (рис. 3,а) заготовка 2 неподвижна, фрезерный суппорт перемещается вдоль оси колеса с продольной подачей S (мм/мин), настраиваемой гитарой подач на заданное значение; фреза J приводится в равномерное вращение со скоростью coi настраиваемой гитарой или коробкой скоростей; после прорезания впадины зуба и отвода фрезы происходит делительный поворот Шг заготовки на один угловой шаг, настраиваемый гитарой деления на передаточное отношение /де, = KJz, где Kj - коэффициент настройки. При нарезании косозубых колес (рис. 3,6) в соответствии с углом р наклона зубьев делается доворот соз колеса, настраиваемый гитарой дифференциала на передаточное отношение 1д„ф = = К2 sin p/m. При нарезании шевронных колес дополнительно настраивают гитару перегиба шеврона. Суппорт станка при работе диско выми фрезами, кроме того, разворачивается на угол р.

Фрезы. Для чистовой обработки зубьев колес применяют пальцевые модульные фрезы и комплекты из восьми юш пятнадцати дисковых фрез (ГОСТ 10996-64) в зависимости от числа зубьев колеса (табл. 4), Комплект из восьми фрез рекомендуется применять для колес с модулями 1 - 8 мм. Материал фрез - быстрорежущая и легированная сталь. Для черновой обработки рационально использовать сборные быстрорежущие и твердосплавные фрезы.

Режимы резания модульными быстрорежущими фрезами приведены в табл. 5. При нарезании косозубых колес подачи следует снижать

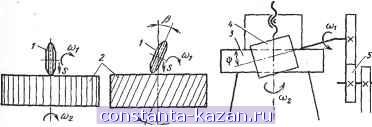

Рис. 3. Схема обработки модульными

фрезами: Рис. 4. Схема работы зубо-

а - прямых зубьев; б - косых зубьев фрезерного станка



на 20 - 30%. Рекомендуемый припуск на чистовую обработку составляет 0,3 - 2,0 мм на сторону. При работе твердосплавными дисковыми фрезами подача 5 = П5-7- 950 мм/мин, скорость резания и = 180-=-

3. Станки для нарезания зубьев колес модульными фрезами

Применяемая фреза

Модель станка

Наибольшие размеры нарезаемого колеса, мм

Частота вращения фрезы.

Диаметр

об/мин

Для колес наружного зацепления

Специальный

горизонтальный

зубофрезерный

К-40 К-60 К-75

40 60 75

22-394 18-327 16-142

Пальцевая

Универсальный вертикальный зубофрезерный*

5342

5343

5343Л

5353

5355М

5346

5348

1900 3200 3200 2940 5000 8000 12500

25 50 25 40 50 75 75

40-500 40-240 48-600 25-280 20-180 20-120 40-240

Дисковая

Зубофрезерный*2

ЕЗ-59

ЕЗ-60

ЕЗ-11

ЕЗ-28

ЕЗ-50С-1

КУ-306

800 320 800 145 315 12000

12 12 12

8 8 60

До 365 До 365 До 365 61-123 100 - 600

Для колес

внутреннего

зацепления

Пальцевая

Универсальный вертикальный зубофрезерный* з

5342

5А342

5353

5355М

5346

5348

1500 2000 3000 5000 8000 12 500

25 25 20 50 45 45

40-500 48-630 25-280 20-180 40-240 40-240

Дисковая

5342

5А342

5353

5355М

5346

5348

1500 2000 3000 5000 8000 12 500

12 16

20 24 20 20

15-51 8-100 13-34 10-28 10-60 10-360

*1 Станки с механизмом единичного деления (используют накладные головки), работающие по автоматическому хщклу.

*2 Станки для предварительного прорезания зубьев прямозубых колес. * Применяют специальные накладные головки.



200 м/мин. При нарезании колес модульной фрезой основное (машинное) время (мин)

(B + h + l2)zi , (B + I1+ h)zi

где В - ширина колеса, мм; - число нарезаемых зубьев; S - подача 4. Комплекты дисковых модульных фрез

Номер фрезы

Число зубьев колес, нарезаемых комплектом фрез

Номер фрезы

Число зубьев колес, нарезаемых комплектом фрез

из 8 шт.

из 15 шт.

из 8 шт.

из 15 шт.

12-13

26-31

26-29

30-34

14-16

35-54

35-41

2I 2

15-16

42-54

17-20

17-18

55-134

55-79

i

19-20

80-134

21-25

21-22

135 -рейка

135 - рейка

23-25

5. Режимы резания при нарезании зубьев цилиндрических колес быстрорежущими дисковыми модульными фрезами

Обрабатьшаемый 1 материал

ЩВ 156-207)

Подача, мм/мин, при модуле.

Скорость резания, м/мм, при обработке

черновой

чистовой

45; 50

- 40Х; 50Г

ЗОХГС; 12ХНЗА;

38Х2МЮА

Серый чугун

Примечание. Режимы резания приведены для расчетного периода стойкости Гр = 180 мин.
