Производство конических зубчатых колес.

Характеристики основных методов и способов обработки конических колес приведены в табл. 2, технические характеристики станков - в табл. 20.

Нарезание прямозубых конических колес. Черновое нарезание проводят в основном дисковыми фрезами методом копирования. Фрезы не имеют пюдачи вдоль зуба, поэтому дно нарезаемой впадины получается вогнутой формы. Припуски на чистовое нарезание конических колес всех типов приведены в табл. 21. Чистовое нарезание выполняют методом обкатки двумя зубострогальными резцами (рис. 9), двумя дисковыми спаренными фрезами (рис. 10) и др.

Согласно принциальной схеме (см. рис. 9) при нарезании осуществляются следующие движения: Vi - возвратно-поступательное зубострогальных резцов 2 по направляющим люльки 1 станка (движение резания); - возвратно-вращательное резцов 2 вместе с люлькой, кинематически связанное с из - возвратно-вращательным нарезаемого колеса 3 (движение обкатки); S, - возвратно-поступательное колеса 3.

Режимы резания приведены в табл. 22. При чистовой обработке дисковыми фрезами рекомендуются: и = (30 + 55) м/мин; S = (0,02 + 0,04) мм/зуб.

Нарезание конических колес с круговыми зубьями осуществляют резцовыми головками, основные размеры которых регламентированы ГОСТ 11902-77, ГОСТ 11903-77 и ГОСТ 11906-77. Резцовая головка

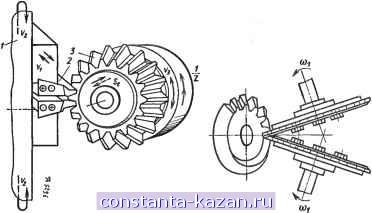

Рис. 9. Нарезание конических колес двумя зубострогальными резцами по методу обкатки

Рис. 10. Нарезание конического колеса парными дисковыми фрезами



20. Технические характеристики станков для нарезания конических колес

Модель станка

Наибольшие размеры нарезаемых колес, мм

Частота вращения, об/мин, или

Мощность глав-

Диаметр

Ширина венца

Длина образующей

движения инструмента, дв. ход/мин

ного привода, кВт

Типы станков

5Т22В 5А26 5С276П 5Е283

125 500 500 160

1,5 5

90 80 270

63 300 250 800

210-820 54-470 42 - 400 16-127

0,6 2,8 4 7

Зубострогальные для прямозубых колес, работающие двумя резцами

5220

5С267П

5С277П

200 320 500

8 8 12

35 50 80

100 165 220

24 - 265 23-155 20-74

Зубострогальные для прямозубых колес, работающие двумя фрезами

5С23П

5С270П

5А284

125 500 1600

2,5 10 30

20 80 235

75 250 870

110-550 30-200 8,3-62

2,2 4 13

Зуборезные для колес с круговыми зубьями

5245

5С263

5Б231

350 320 500

130 160 225

32 50 63

9-31 30-200 25-225

Зубопротяжные для колес с прямыми и круговы-.ми зубьями

Примечание. Технические характеристики станков см. также в гл. 5 раздела II.

21. Припуски на чистовое нарезание зубьев конических колес

Модуль, мм

Припуск на тол-

Модуль, мм

Припуск на тол-

щину зуба, мм

шину зуба, мм

10-15

15-20

20-25

8-10

25-30

вращается вокруг своей оси (движение резания). При этом люлька станка, на которой она установлена, соверщает качательное движение вокруг своей оси, согласованное с поворотом колеса. Основные характеристики некоторых станков для нарезания конических колес с круговыми зубьями приведены в табл. 23.



22. Режимы резаиия при черновом варезанш! прямозубых колес дисковыми фрезами

Модуль колеса, мм

Подача, мм/зуб

Скорость резания, м/мин

0,11

0,09

0,08

7

0,06

0,05

Применения: 1. В зависимости от обрабатываемого материала скорость резания умножают на поправочный коэффициент К^,.

Обрабатываемый

материал - сталь.....20ХН2М 35Х: 40Х 35:45 18ХГТ ЗОХГТ

Коэффициент Я„..... 1 1,1 1,2 0,9 0,8

2. Режимы соответствуют периоду стойкости Т = 500 мин инструмента из быстрорежущей стали.

23. Технические характеристики станков для нарезания конических колес с круговыми зубьями

Модель станка

Наибольщие размеры нарезаемого колеса, мм

Диаметр

Ширина венца

Длина образующей

Диаметр

Частота

резцовой

вращения

головки,

головки.

об/мин

Мош-ность главного привода. кВт

Станки с механизмом врезания и обкатки для чернового и чистового нарезания

5П23А

20-90

137-820

5240

40 - 225

5С26П

30-200

150-300

25-325

5С280П

800

20-127

Станки для чернового нарезания врезанием

1,7 4,5 3

525Б

150-300

25-325

5Б231

190-300

25-250
