смещение оси оправки

При окончательном проходе (рис. 7,6) радиальный вылет инструмента

= -2-

в формулах: di - заданный диаметр обрабатываемого отверстия; t - припуск на обработку; t = 0,5(2 - di), где d\ - диаметр отверстия после подготовки его под растачивание.

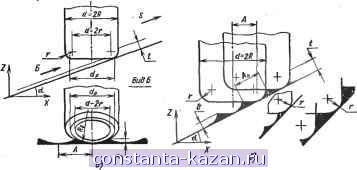

Рис. 4. Фрезерование наклонного участка поверхности: а - вдоль наклонного участка; б - поперек наклонного участка

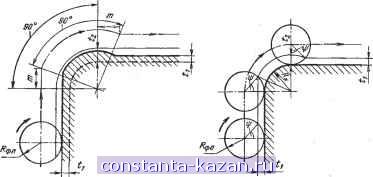

Рис. 5. Распределение припуска при фрезеровании вогнутого сопряженного участка контура


Рис. 6. Распределение припуска при фрезеровании выпуклого сопряженного участка контура


Рис. 7. Распределение припуска при растачивании отверстий: о. - предварительный проход; б - окончательный проход



В состав программы на языке САП ЕС входят два раздела - раздел данных и раздел процедур. Раздел данных составляют из описаний геометрических элементов: точек, прямых линий и дут окружностей в выбранной системе координат, а также ряда технологических данных об инструментах, подача;-;, частотах вращения щпинделя и т. д. В разделе процедур приводят описание траектории движения центра инструмента, а также необходш-гую последовательность команд управления станком (смена инстру\1ента, включение и вьпслючение охлаждения и т. д.).

Языком САП ЕС является специальный мнемоничеас:.1Й язык, представляющий собой сокращенные определенным образом слова русского языка, а также некоторые матемапгческие обозначения. Словарь языка приведен в табл. 8.

Основной частью раздела данных являются принятые в данном языке способы задания точек, прямых и окружностей (табл. 9-И) и их обозначения, по числу способов задания которых система САП ЕС является одной из наиболее развитых и современных (табл. 12).

Наиболее важная часть раздела процедур - макропроцедуры и операторы технологических циклов.

Пример применения системы САП ЕС для расчета управляющей программы обработки кулачка (рис. 8). Контур кулачка состоит из сопряженных дуг окружностей и участка спирали Архш-геда с начальным радиусом 57 мм и конечным 62 мм. На рис. 9 показана траектория перемещения инструмента с учетом его смены при обработке контура в два прохода на станке СФП-500. Обозначения, присвоенные геометрическим элементам, необходимым для описания программы расчета, траектории перемещения инcтpy!eнтa, показаны на рис. 10.

Для расчета траектории при обработке участка спирали Архимеда в данном случае можно использовать макропроцедуру Спираль Архимеда , которая является одной из типовых макропроцедур системы САП ЕС. На риа 11 показана запись программы расчета на язьже САП ЕС. Номера строк в системе САП ЕС не записывают. В данном случае они проставлены для упрощения рассмотрения примера.

В строке 1 записано обозначение программы, в строке 2 - условное обозначение станка с ЧПУ (мод. СФП-500), в строке 3 -комментарии: название детали, номер детали и фамилия программиста. В строках 4 и 5 заданы точки ТК1, ТК2 и ТКЗ с помощью числовых значений координат X и У.

В строке 6 заданы точки ТК4 и ТК5 как точки пересечения ПР1 и ПР2 соответственно с КР1 и КР2 с указанием (БУ), что это именно те точки, у которых большее значение координаты У. В строке 7 задана прямая ПР1, проходящая через точку ТКЗ под углом -н67° по отношению к оси X, в строке 8 - прямая ПР2 как параллельная прямой ПР1. Прямая ПР2 расположена на расстоянии 3 мм от ПР1 и так, что значение координаты X ПР2 больше. Кроме
