Для уменьшения угла а пальцы устанавливают на возможно большем расстоянии L, причем малая ось срезанного пальца должна лежать на прямой, соединяющей центры пальцев (рис. 7, а).

При использовании трех срезанных установочных пальцев (рис. 7, б) меньшаются угол а поворота заготовки и вероятность ее заклинивания при сьеме. Однако из-за быстрого изнашивания пальцев меньше точностная надежность такой установки. Цилиндрические отверстия заготовки под установочные пальцы обрабатывают по 7-му квалитету, а перпендикулярную к осям этих отверстии плоскую поверхность - с параметром шероховатости Ra 3,2 мкм. (Стандартные опоры, установочные пальцы и другие детали для установки заготовок цилиндрическими отверстиями с параллельными осями и перпендикулярной к ним плоской поверхностью см. ГОСТ 12209 - 66, ГОСТ 12212 - 66, ГОСТ 12214-66, ГОСТ 12215-66, ГОСТ 16896-71, ГОСТ 16898-71 - ГОСТ 16901-71, ГОСТ 17776 - 72, ГОСТ 17777-72. Диапазон диаметров стандартных установочных пальцев составляет 1,6-50 мм.)

При обработке валов применяют установку центровыми отверстиями (ГОСТ 14034 - 74) на центры и полуцентры. Так же устанавливают центровые оправки. Различают центры и полуцентры нормальной и повышенной точности; нормальной и усиленной серий; вращающиеся (применяются при частоте вращения заготовки более 12 рад/с); упорные (частота вращения заготовки не более 12 рад/с); упорные с конусностью 1:10 и 1:7 (применяют при работе на тяжелых и средних станках). Стандартные центры и полуцентры см. ГОСТ 2575 - 79, ГОСТ 2576-79, ГОСТ 8742-75, ГОСТ 13214-79, ГОСТ 18259 - 72, ГОСТ 18260 - 72, а некоторые нестандартные-рис. 8.

При обработке колец, втулок, гильз и аналогичных им пустотелых деталей применяют установку поверхностями (внутренней вращения и перпендикулярной к ее оси плоской торцовой) на цилиндри-

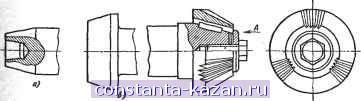

Рис. 8. Нестандартные центры: о -обратный для установки вала диаметром менее 4 мм наружной конической фаской; б-срезанный для установки пустотелой заготовки внутренней конической фаской

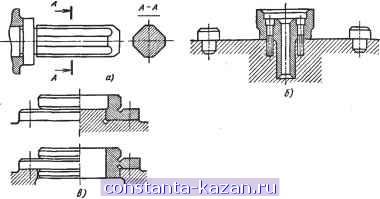

Рис. 9. Пальцы для установки заготовки цилиндрическим отверстием: о - длинным; 6 - коротким с использованием опорных штырей; в - то же. без использования опорных штырей

ческие установочные пальцы (рис. 9), на оправки и в патроны' (рис. 10, 11, табл. 5).

При установке на жесткий палец точность центрирования невелика и составляет Д Дц -I- бо.ц + Оп.ц -Ь 5 . [обозначения см. формулу (1)].

При обработке детали типа тел вращения устанавливают иовсрх-ностями наружной вращения и торцовой в патроны (табл. 5, рис. 11), призмы (рис. 12), втулки (рис. 13).

Стандартные призмы см. ГОСТ 12193-66 - ГОСТ 12196-66, ГОСТ 16897 - 71. Предельная нагрузка (Н) на призму с углом 90° при установке стальных и чугунных заготовок составляет Q где D3 и Ъ -, соответственно диаметр базы заготовки и длина ее контакта с призмой, мм. Диапазон диаметров заготовок, устанавливаемых в стандартные призмы, D3 = 3 100 мм. Если технологическая база заготовки обработанная, применяют широкие призмы (рис. 12, а), если необработанная, - то узкие или с запрессованными штырями

При установке на оправки и технологической базой.

патроны торец не всегда является

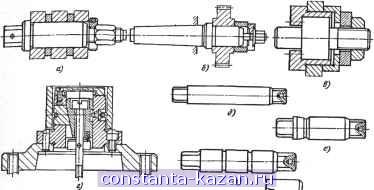

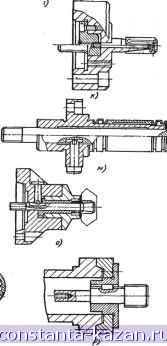

Рис. 10. Оправки:

о - цилиндрическая центровая с буртиком; б - то же, шпиндельная; в - то же, центровая со сменными втулками; г -кулачковая фланцевая; й - коническая; е и эк-для точных работ, соответственно, по ГОСТ 16212 -70 и ГОСТ 16213-70; з - прессовая; и -с разрезной цангой центровая; к - то же, фланцевая; л - то же, шпиндельная; м - с гофрированными втулками; н - гидропластмассовая; о -цанговая; и - самозажимная; р -для установки по

резьбовому отверстию



(рис. 12, б, в). Призмы и втулки изготовляют из стали 20Х с цементацией ответственных поверхностей на глубину 0,8-1,2 мм и твердостью яле, 56-61. Особо крупные призмы делают из чугуна с привернутыми
