Выход

О

\Выхоа

~7. и.

1 г 3 i

Рис. 18-38. Селекторы импульсов по амплитуде.

а - функциональная схема селектора, пропускающего импульсы, амплитуды которых ниже определенного уровня (О/Л - ограничитель по минимуму, одновременно нормализующий отрицательный импульс по амплитуде: ЛЗ - линия задержки или переходная цепь RC, где сопротивление шунтировано небольшой емкостью п) - функциональная схема и диаграмма работы селектора, пропус кающего импульсы, заключенные ые.жду двумя уровнями.

1 2

Рис. 18-39. Селектор импульсов, длительность которых превышает заданную f .p .

а-принципиальная схема; б -диа^ граммы напряжений в соответствующих точках схемы. Конденсатор С прн действии импульса заряжается через значительное сопротивление /?2 3 разряжается через открытый диод Д и сопротивление R. Импульсы, превышающие порог ограничения, формируются в дальнейшем ограничительным каскадом.

д

RoO,1,

Ограничитель

и U.KB

..ff

-.- -у Порог огра-

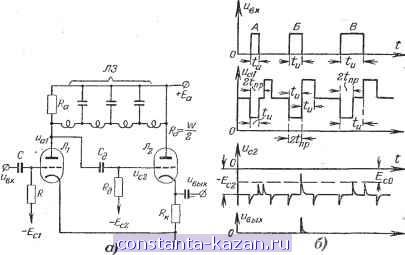

Рис. 18-40, Устройство для селекции импульсов заданной длительности д,

а -принципиальная схема; б-диаграммы напряжений на входе к^ аноде лампы ( ai сетке лампы Jh (Ир) и выходе (и^их) Р°й-ство работает от положительных импульсов, открывающих закрытую Б исходном режиме лампу Л,. Дмплитуда входных импульсов должна быть нормирована. КдСд-дифференцирующая цепь. Лампа открывается только

тогда, когда амплитуда импульсов дифференцирующей цепи превосходит уровень ограничения. Различные случаи напряжений на диа-

граммах соответствуют: А - i -С .

< 2t,

И8гпульс, превосходящий порог ограничителя снизу. В этом случае на выходе схемы фиксируется импульс.

Выход г-

п

Выход

-f-np-

Рис. 18-41. С!!ема для образования трехнмпульсной кодовой группы. Импульс поступает в три точки линии задержки (7. 2 и S). Импульс / проходит на выход без задержки; импульс 2 задерживается на время f, а импульс S - на время t. Диоды 1 и служат для того, чтобы предотвратить проникновение пробегающих в- линии импульсов обратно на вход линии.

6Ж2П Bxodi

R б-Юк

Выход

X Вход 3

Вхо81 (Т

Вход 2

Выход

Рис. 18-42. Каскад совпадений для трех импульсов на лампе 6Ж2П. Смещения Е и Е^ подбираются экспериментально, величина = 0-н ЗОв. Выходной импульс имеет отрицательную полярность и длится только в течение общего времени перекрытия импульсов, поступающих на вход каскада совпадений.

ких кратковременных импульсов, расположенных на определенных временных позициях (временных кодов). Для получения таких кодов используются линии задержки. Импульсы с выхода, входа и отдельных точек линии суммируются (объединяются) в общую последовательность (рис. 18-41).

Схема выделения временных кодов состоит из каскадов совпадения и линии задержки.

В каскаде совпадения выходной импульс .появляется только в том случае, когда входные импульсы совпадают по времени. В качестве каскадов совпадения обычно используются пентоды, закрытые по дзум (управляющей и экранирующей) или трем сеткам (рис, 18-42), а также диодные схемы.

Пентод должен иметь резкую отсечку по двум или трем сеткам. Чаще всего для этой цели используется пентод типа 6Ж2П (иногда типа 6>1<4). Лампа открывается только в случае одновременного воздействия положительных импульсов на ее сетки. Режим лампы проще всего подбирается экспериментально.

Диодные каскады могут использоваться для индикации совпадения по значительно большему количеству импульсов. Они широко применяются в логических элементах типа И электронных цифровых машин (см. стр. 470).

Для совпадения по двум импульсам используются два диода {Ц-у и Да), аноды которых через большое сопротивление подключены к положительно.му полюсу источника (рис. 18-43). Больший пз двух импульсов например, [Уиг), действующих на катод, закрывает один диод (Лг)- Однако вследствие того, что другой диод остается открытым, напряжение на выходе практически остается неизменным. При одновременном действии второго импульса на катод второго диода на выходе появляется импульс, амплитуда которого близка к амплитуде {Уи1, поскольку падение напряжения на диоде (вследствие неравенства > гд) очень мало. На выходе диодного каскада .совпадений возникает импульс, амплитуда которого близка к амплитуде наименьшего из двух, поданных на его вход.

Увеличивая количество диодов, можно осуществить схему совпадения многих импульсов.

Для селекции группы импульсов на соответствующие входы каскада совпадения поступают кодовые группы, задержанные на определенное время. Это время подбирается так, чтобы последний ютульс исходной группы совпал с предшествующим импульсом задержанной на минимальное время (первой) группы, со вторым от конца импульсом второй задержанной группы, третьим от конца импульсом третьей задержанной группы и т. д. В этом

Ж в

Выход

Рис. 18-43. Каскад совпадений двух импульсой иа днодах Д^, Д;,.

яс. 18-44. Селектор трехимпульсного кода на диодах Д., и Лз. о - схема; б - диаграммы импульсов. Группа А поступает на сетку лампы Л. На катод диода группа поступает без задержки; иа катод с задержкой j; на катод с задержкой -(-

Кодовые селекторы группы импульсов. В современных устройствах возникает задача различения и селекции групп импульсов, кавдая из которых состоит из несколь-

случае каскад совпадения откроется в момент, соответствующий приходу последнего импульса группы. Пример такой схемы дан на рис. 18-44.

Устройства для пересчета импульсов

Операция пересчета импульсов, следующих с малыми временными интервалами, обычно расчленяется на две: 1) последовательное деление частоты следования до предела, необходимого для приведения в действие электромеханических счетчиков, и 2) регистрация импульсов электромеханическими счетчиками. В некоторых задачах во второй операции нет необходимости, и пересчетное устройство состоит только из электронных элементов.

Выход

кВход

12 3

1 2

г

Выход п

Рис. 18-45. Накопительное устройство для деления частоты следования импульсов.

а - схема (Я - нормализатор; БГ- блокинг-ге-иератор в заторможенном режиме): б-диаграммы напряжений (деление на 4). С ростом напряжения на выходе неличина ступеньки Д уменьшается (Аиз < A i)- Масштаб и Л по осям

одновременно разряжает конденсатор Са и дает импульс на выход. Таким образом, импульсы блокинг-генератора следуют в N раз реже, чем входные. Величину N обычно трудно сделать больше 10. Заметим, что должно быть выдержано неравенство 2 С Via-

Деление и пересчет с помощью триггеров. Один триг- гер при запуске импульсами одной полярности делит частоту следования импульсов на 2, два последовательно соединенных триггера - на 2, три - на 2 и т. д. Триг-герные ячейки соединяются с помощью конденсатора небольшой емкости, который вместе с сопротивлением открытой лампы составляет дифференцирующую цепь (рис. 18-46).

0 *гюб

-706

ординат неодинаков (1

> Ан).

-I---Палть! HJlj V HJlg горят

--Лампы погашены

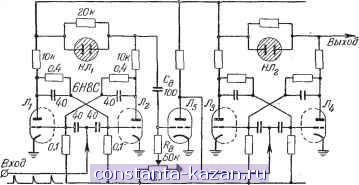

Рис. 18-46. Пересчетное устройство из двух ячеек. Сигнальная лампа НЛ загорается с приходом каждого нечетного импульса. Лампа НЛ. зажигается вторым, шестым, десятым и т. д., а гасится четвертым, восьмым, двенадцатым импульсами. Лампа работает как ограничитель и служит для запуска второй ячейки положительными импульсами. На сетку лампы поступают импульсы с дифференцирующей цепи ?дCд. Параметры обеих

ячеек одинаковы.

Деление с помощью накопительного устройства.

Входные импульсы предварительно нормализуются, т. е. приводятся к прямоугольной форме с определенной амплитудой L/и и длительностью и. а затем подаются на накопительную ячейку, выход которой соединен с заторможенным блокинг-генератором (рис. 18-45). Каждый положительный импульс через открытый диод Да быстро заряжает два последовательно соединенных конденсатора (Cj и Cg), емкости которых выбраны исходя из соотношения Cj <С Са (обычно Ci = 50 - 150 пф; Са = 0,05 мкф). Выходное напряжение на конденсаторе Са увеличивается иа небольшую величину Ьм < L/и- После окончания импульса конденсатор С^ быстро разряжается через открывающийся диод Д^.

В результате прихода второго импульса напряжение на конденсаторе увеличивается до 2Ды и т. д. Выходное напряжение пАи пропорционально числу поступив-

ших импульсов. Когда а Достигает порогового значения (например, после поступления каждого пятого или восьмого импульсов), срабатывает блокинг-генератор, который

Индикация количества просчитанных импульсов осуществляется с помощью небольших неоновых ламп, которые зажигаются в момент первого переброса каждого триггера. Цена каждой зажженной лампы равна 2 -*, где п - номер ячейки. Так, после прохождения шести импульсов горят лампы 2 и 3-й ячеек (2* + 2 = 6); после прохождения 13 импульсов горят лампы 1, 3 и 4-й ячеек, т. е. 2 + 3 + 23 = 13, и т. д.

Число электронных ячеек зависит от необходимого снижения скорости счета. При N ячейках новый цикл начинается после прохождения 2-1-го импульса (с приходом 2-го импульса).

Если выходной счетчик способен регистрировать импульсы с частотой F, импульсов в секунду, а входная частота равна /н, то необходимое число ячеек равно ближайшему большему целому к числу
