Главная -> Магнитная запись импульсов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 [ 48 ] 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 § 8-8] Регулировки в усилителе низкой частоты позволяющие как увеличивать, так и ослаблять усиление Схемы тон-регистров показаны на рис. 8-28. Они имеют на нижних и верхних частотах звукового диапазона. Схемы пять положений: Оркестр , Соло , Джаз , Речь и Бас , таких регуляторов тембра приведены на рис. 8-27. каждое из которых изменяет частотную характеристику . Рис. 8-25. Схемы регулирования тембра области верхних звуковых частот. а и 6 - в цепн усиления сигнала; в - с помощью отрицательной обратной связи. 0.Г *ЧЬ-С=

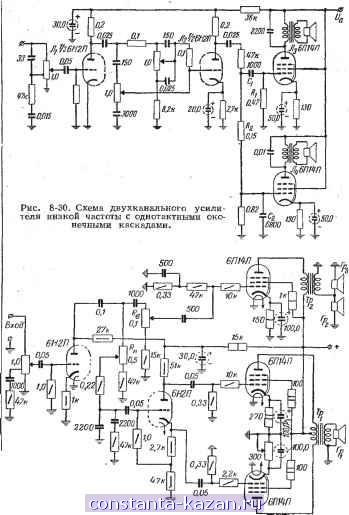

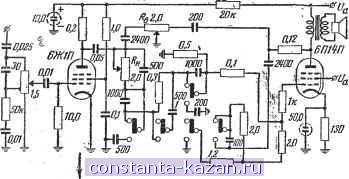

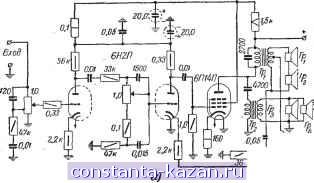

Рис. 8-26. Схемы регулирования тембра в области нижних звуковых частот. а и 6 - Б цепи усиления сигнала; в -при помощи отрицательной обратной связи. 0.25 50/t т .soo f Z2O00 а) 0,0/ G7 R ID /ж HI- нь г /. л л A л Оркестр Речь жа Соло Бас Щбнгп 10jo\ о cf сП I - jij125 D Ф т д д д д Оркестр Соло Речь Д/каз Бас К верхиечастотньт громкоговорителям д Отрицатель-~иапобрси71~ нал сбязь Ф Рис. 8-28. Схемы тон-регистра. а - на выходе усилителя; 6 - на входе усилителя. Рис.8-27. Схемы регулирования тембра, обеспечивающие подъем н снижение частотной характеристики на верхних и нижних звуковых частотах. а -в цепи усиления; 6-при помощи отрицательной обратной связи. усилителя так, чтобы обеспечить наилучшее воспроизведение данной конкретной программы. Так, в положении Речь резко ослабляются верхние и нижние звуковые частоты, в положении Соло частотная характеристика усилителя имеет незначительные подъемы на нижних и верхних звуковых частотах, в положении Джаз она приобретает значительный подъем в области верхних, а в положении Бас - в области нижних звуковых частот. В положении Оркестр усилитель имеет свою обычную частотную характеристику с некоторым подъемом на границах полосы пропускания. Конструктивно переключатель тон-регистра выполняют так, чтобы переход в положение Бас мог осуществляться как дополнение к любому другому его положению. 8-9. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ ДЛЯ ПРИЕМНИКОВ С OBbEiMHblM ЗВУЧАНИЕМ Эффект объемности звучания достигается специальным расположением громкоговорителей в футляре приемника и подведением к ним различных частот звукового спектра. Вход 1330 для акустических систем /гоо Рис. 8-29. Схемы усилителей низкой частоты объемного звучания. а - с двумя выходными трансформаторами; 6 - с одним выходным трансформатором. В одноканальных усилителях низкой частоты разделение полосы звуковых частот на каналы (в большинстве случаев на два канала) производится на выходе оконечного каскада, причем возможны два случая подключения громкоговорителей. В первом случае (рис. 8-29, а) к аноду оконечной лампы подключены два выходных трансформатора. Громкоговорители нижних и средних частот звукового диапазона Гр, и Гр2 питаются от выходного трансформатора Гр. Первичная обмотка этого трансформатора для корректировки частотной характеристики в области верхних звуковых частот шунтирована конденсатором. Громкоговорители верхних частот ГриГр^ питаются от выходного трансфор- матора Тр2, соединенного с анодом оконечной лампы через конденсатор. Емкость этого конденсатора выбирается с таким расчетом, чтобы его реактивное сопротивление на принятой граничной частоте (обычно 800-1 500 гц) было равно входному сопротивлению трансформатора Тр2. Тогда к громкоговорителям Tpj и Грг будут подводиться нижние и средние, а к громкоговорителям Грд и Гр - только верхние частоты. В другом случае (рис. 8-29, б) все громкоговорители питаются от одного выходного трансформатора, но громкоговорители верхних частот подключаются ко вторичной обмотке (или отводу от нее) через конденсатор большой емкости. При таком включении громкоговорителей емкость разделительного конденсатора выбирается с таким расчетом, чтобы его реактивное сопротивление на принятой граничной частоте было равно полному сопротивлению звуковых катушек громкоговорителей верхних частот на этой частоте. 8-10. ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ НИЗКОЙ . ЧАСТОТЫ Усилитель низкой частоты, в котором диапазон воспроизводимых частот разделяется с помощью RC-фильтров на отдельные каналы сразу же после каскада предварительного усиления, называется многоканальным. В радиовещательных приемниках и любительских конструкциях наибольшее распространение получили усилители, где полоса частот разделяе-тся на два канала: канал верхних частот и канал нижних частот. Такие усилители получили название двухка-нальных. Двухканальный усилитель имеет по сравнению с обычным одноканальным широкополосным усилителем ряд преимуществ. Во-первых, при двухканаль-ном усилении в каждом канале имеется самостоятельный оконечный каскад, что при акустической системе объемного звучания позволяет добиться не только наилучшего согласования между оконечным каскадом и акустической системой, но и подобрать наиболее подходящую частотную характеристику канала путем введения частотно-зависимой отрицательной обратной связи. Во-вторых, разделение полосы частот, воспроизводимых усилителем, на каналы и правильный выбор частоты раздела между ними (граничной частоты, которая обычно лежит в диапазоне 800--1 500 гц) резко снижают интермодуляционные искажения, неизбежно возникающие в широкополосных усилителях низкой частоты. В-третьих, наиболее ощутимый эффект объемности звучания может быть достигнут в том случае, когда правильно выбраны мощности, подводимые к отдельным группам громкоговорителей, а это легче всего осуществить именно в двухканальном усилителе. Наконец, в-четвертых, в двухканальном усилителе регулирование тембра может быть осуществлено путем простого изменения усиления соответствующего канала. На рис. 8-30 приведена одна из простых схем двух-канального усилителя низкой частоты, показывающая принцип построения таких схем. Следует отметить, что в канале нижних частот предпочтительнее иметь двух- -тактный оконечный каскад, так как основные мощности в звуковом спектре передаются на нижних частотах. Схема такого усилителя показана на рис. 8-31. В настоящее время в обиход входит стереофоническое воспроизведение звука с граммофонной пластинки илн магнитной ленты. В этом случае усилительная часть электропроигрывателя или магнитофона должна быть построена § 8-11] Конструктивный расчет трансформаторов низкой частоты Рис. 8-31. Схема двух канального усилителя низкой частоты с двухтактным оконечным каскадом в канале нижних частот. Рис. 8-32. Схема усилителя низкой частоты для стереофонического воспроизведения грамзаписей. также по двухканальной схеме, но с той разницей, что оба канала идентичны по схеме, воспроизводят одинаковую полосу частот, имеют одинаковую выходную мощность и объединенные регуляторы громкости и тембра. Одна из простых схем усилителей, предназначенных для воспроизведения стереофонических грамзаписей, приведена на рис. 8-32. 8-И. КОНСТРУКТИВНЫЙ РАСЧЕТ ТРАНСФОРМАТОРОВ НИЗКОЙ ЧАСТОТЫ По условиям работы и местоположению в схеме трансформаторы низкой частоты разделяют на входные, междуламповые и выходные. Входные трансформаторы используют, как правило, в микрофонных или магнитофонных усилителях, когда необходимо расширить их динамический диапазон путем увеличения сиг- нала относительно шумов. Междуламповые трансформаторы применяют для связи между каскадами усилителя, если другие способы связи неудобны или нерациональны. Междуламповые трансформаторы применяют и в том случае, когда последующий каскад работает с токами сетки, вгшочен по двухтактной схеме или требуется значительно повысить напряжение, подводимое к следующему каскаду при умеренных искажениях сигнала. Выходные трансформаторы связывают анодную цепь оконечной лампы усилителя с низ-коомной нагрузкой (громкоговорителями) для создания наивыгоднейшей величины сопрогавле-ния нагрузки оконечного каскада. Расчет трансформатора Сечение (сж) среднего стержня сердечника 8 000 где /ао - постоянная составляющая анодного тока, ма\ Li - индуктивность первичной обмотки трансформатора, гн. По найденному значению и табл. 8-4 выбирают тип и размер сердечника и некоторые его данные (остальные данные для пластин приведены в табл. 16-10). Число витков первичной обмотки находят из выражения = 550 ]/ 9с где /(, - средняя длина силовой линии сердечника, см. 5 Число витков во вторичной обмотке Юг = Win. Диаметр {мм) провода первичной и вторичной обмоток d = 0,I5]/-i, где 1ц - средняя длина витка обмотки, м; г-активное сопротивление обмотки, ом (см. стр. 138 и 140) |
