Главная -> Магнитная запись импульсов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 [ 65 ] 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 характеристик среды при замене регистрирующего прибора соответствующим исполнительным устройством. Важной характеристикой этих термосопротивлений является инерционность, с которой они реагируют на изменение температуры. Эта характеристика оценивается п о-стоянной времени - временем, в течение которого первоначальная разность между температурой термосопротивления и температурой окружающей среды уменьшается в е раз (на 63%). Во избежание погрешности, связанной с саморазогревом термосопротивления проходящим по нему током, мощность в режиме измерения температуры среды не должна превышать указываемых в таблице на этот случай значений. Превышение предельно допустимой мощности рассеивания или наивысшей рабочей температуры может вызвать необратимое изменение характеристик и порчу термосо-противлеиия. Термосопротивления КМТ-10 и KMT-1I предназначены специально для работы в схемах, использующих релейный эффект (см. описание сигнализатора превышения допустимой температуры иа стр. 225). При развитии релейного эффекта термосопротивления сильно перегреваются (до 300-400° Q, и во избежание их порчи следует предусматривать автоматическое замыкание термосопротивления не более чем через 2 сек после возникновения релейного режима. При этом гарантируется 200 срабатываний без дополнительной регулировки схемы. Термосопротивления температурного контроля Кроме контроля температуры, с помощью этих термог сопротивлений можно осуществлять контроль любых характеристик среды, влияющих на условия теплоотдачи. Термосопротивления типов ММТ-8, ММТ-9, КМТ-8 и КМТ-12 предназначены для компенсации температурной зависимости электрического сопротивления различных цепей, в частности, для предотвращения температурной погрешности электроизмерительных приборов. Термо-сопротиЕления ММТ-9 и КМТ-12 выпускаются в виде шайб, которые встраиваются непосредственно в термо-компенсируемыч прибор. Термосопротивления ММТ-4, ММТ-8, КМТ-4, КМТ-8 и КМТ-10 заключены в герметический корпус и могут работать в среде с повышенной влажностью и в жидкостях. Термосопротивления КМТ отличаются от ММТ значительно большей температурной чувствительностью (температурный коэффициент сопротивления, показывающий изменение электрического сопротивления при повышении температуры на 1° С, у них почти вдвое выше, чем у термосопротивлений ММТ). Основные данные рассмотренных здесь термосопррти-влений приведены в табл. 10-3. Термосопротивлення прямого подогрева для стабилизации напряжения Термосопротивления типов ТП2/0,5, ТП2/2 и ТП6/2 предназначены специально для стабилизации напряжения. Таблица 10-3
Термосопротивления для теплового контроля КМТ-Ю КМТ-И ММТ-8 ММТ-9 КМТ-8 КМТ-12 100-3000 -4.5. . .-6 + 120 0.25 Термосопротивлення для термокомпенсации 0,001-1 0,01-5 0,1-10 0,1-10 -2,4. . .-3,4 -2,4. . .-3,4 -4,2. . .-5 -4,2. . .-5 -40+60 -60+120 -40+60 -40+120 10 10 3 3 д е ж ж и Помимо стабилизации напряжения постоянного тока, они применяются в цепях переменных токов на частотах до 150 кгц, в частности, для инерционной стабилизации амплитуды генераторов /?С-типа. Конструктивно термосопротивлеиия оформлены в виде радиолампы с октальным цоколем. Рабочее тело термосопротивления находится в высоком вакууме. Основные параметры этих термосопротивлений приведены в табл. 10-4. В пределах одного номинального напряжения от одного экземпляра термосопротивления к другому наблюдается разброс значений стабилизируемого напряжения, который Оценивается указанным в таблице общим пределом стабилизации. Эффект стабилизации напряжения имеет место при токах через термосопротивление, не выходящих за пределы указываемой рабочей области по току. При изменении тока в пределах рабочей области напряжение иа данном термосопротивлении изменяется не более, чем это указано в графе Наибольшее изменение напряжения . Допускается кратковременная (не более 2 сек) перегрузка термосопротивлений током до 4 ма (ТП2/0,5) и 12 ма (ТП2/2 и ТП6/2). Таблица 10-4 Термосопротивления прямого подогрева для стабилизации напряжения Тип к S к Габаритный чертеж и расположение выводов ТП2/0,5 ТП2/2 ТП6/2 0,4 0.4 1,6-3 1,6-3 4,8- 7,8 0,2-2 0,4-6 0,4-6 -33- 1,5-термоса-противление 2,7-:солостые Термосопротивления косвенного подогрева Термосопротивления косвенного подогрева представляют собой бесползунковые переменные сопротивления, управляемые током, проходящим через изолированную от термосопротивления подогревную обмотку. Применяются они для целей телеуправления и автоматики, а также для некоторых методов измерения физических характеристик газообразных и жидких сред, основанных на изменении условий теплоотдачи. Изменяя мощность подогрева, можно существенно изменять вид вольт-амперной характеристики полупроводникового элемента, который в области больших нагрузок (5-20 Metri) может приобретать различные свойства: отрицательного сопротивления, стабилизатора напряжения или нелинейного положительного сопротивления. Подогревные сопротивления типов ТКП-20, ТКП-50 и ТКП-300 оформляются в виде радиоламп с октальным цоколем, причем рабочие элементы (полупроводниковый элемент'и подогреватель) находятся в вакууме. Подогреватели этих термосопротивлений обладают малым сопротивлением (30-40 ож) и допускают питание их как постоянным, так и переменным током. Пробивное напряжение между полупроводниковым элементом и подогревателем составляет 150 е для термосопротивлений типов ТКП-20 и ТКП-50 и 50 е для ТКП-300. Основные данные термосопротивлений косвенного подогрева приведены в табл. 10-5. Фотосопротивлеиия Полупроводниковые фотосопротивления типов ФС-А и ФС-К являются высокочувствительными к изменению освещенности элементами, предназначенными для работы Таблица 10-5 Термосопротивлеиия косвеиного подофева Тип

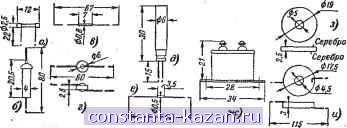

So я я и ч о о О S Габаритный чертеж и расположение выводов ТКП-20 ТКП-50 ТКП-300 0,5 2.5 10 160 50 143 114 13,5 1,5-термосо-лротиВление 2,7-павогре- в схемах фотореле и фотометров. Чувствительность фотосопротивлений в тысячи раз превышает чувствительность вакуумных фотоэлементов и в большинстве случаев обеспечивает непосредственную работу на электромагнитное реле или электроизмерительный прибор без применения усилителей. Фотосопротивления могут работать в широком диапазоне рабочих напряжений, начиная от единиц вольт, причем чувствительность их прямо пропорциональна приложенному напряжению. Поэтому в таблице указана удельная чувствительность (иа один вольт рабочего напряжения), которую надо умножать в каждом случае ва выбранное рабочее напряжение. Кратность изменения сопротивления показывает, во сколько раз уменьшается электрическое сопротивление фотосопротивления при переходе от темноты к определенной освещенности (200 лк для типов ФС-А и 100 лк для ФС-К). В отличие от вакуумных фотоэлементов фотосопротивления не требуют соблюдения какой-либо полярности питающего напряжения и могут также работать в цепи переменного тока. Максимум спектральной характеристики фотосопротивлений ФС-К лежит в области видимых лучей: на волне 520 ммк (зеленый свет) у ФС-К2 и 600 ммк (оранжево-красный свет) у ФС-К1. Фотосопротивления фС-А! весьма чувствительны к инфракрасным лучам (максимум их спектральной Таблица 10-6 Фотосопротнвлення т -IS -*н
характеристики приходится на волнах около 2 мк), в связи с чем они оказываются особенно полезными для контроля тепловых излучений. Характерной особенностью фотосопротивлений является существенная инерционность, ограничивающая диапазон рабочих частот светового сигнала единицами килогерц для фотосопротивлений ФС-А и десятками герц для ФС-К. Основные данные фотосопротивлений приведены в табл. 10-6. Точечные полупроводниковые диоды Точечные полупроводниковые диоды находят широкое применение в различных радиотехнических схемах, где требуется малая проходная емкость: в детекторных каскадах и цепях АРУ, в видеодетекторах и восстановителях постоянной составляющей телевизионных приемников, в счетных схемах, в качестве кольцевых модуляторов, ограничителей, преобразователей частоты, а также в схемах маломощных выпрямителей и в измерительной аппаратуре. Диоды типов Д1, Д2 и Д9 являются универсальными приборами общего назначения. Диоды типов Д10 предназначены специально для работы в качестве ограничителей на частотах 50-100 Мгц и отличаются высоким значением допустимого выпрямленного тока. Диоды типов ДП-Д14 обеспечивают большие прямые токи при малых падениях напряжения. Все диоды серий Д1, Д2, Д9-Д14 германиевые и способны работать при температурах не выше -]-70° С. От них отличаются возможностью работы при высоких температурах (до +150° С) кремниевые диоды типов Д101-Д106. Эти диоды, кроме того, обладают наименьшей проходной емкостью и могут применяться на частотах до 600 Мгц. Недостатком кремниевых диодов является большее, чем у германиевых диодов, падение напряжения при прохождении тока в прямом направлении. Основные данные точечных диодов приведены в табл. 10-7. Таблица 10-7 Точечные полупроводниковые диоды
|
