на склейке не прослушивался шелчок, ножницы должны быть хорошо размагничены. Склейка менее заметна на слух, если концы ленты обрезать под некоторым углом (например, 45°). Соединение концов лент можно производить также при помощи специальной липкой ленты или липкого медицинского пластыря.накладывая узкую полосу его на нерабочую сторону соединенных в стык магнитных лент.

Хранение лент

Ленты хранятся в помещении с температурой 10- 20° С и относительной влажностью воздуха 60%. Очень вредно для лент продолжительное воздействие температуры свыше 30° С, поэтому их нельзя хранить около отопительных приборов и держать на солнце. От высокой температуры основа ленты высыхает, делается хрупкой и рвется. Высохшую ленту можно несколько улучшить, слегка смочив водой торцы рулона за 10-15 мин до использования ленты.

Во избежание коробления нельзя хранить ленту в сыром помещении. Ленту с записью надо оберегать от воздействия сильных магнитных полей (от мощных трансформаторов, электродвигателей и др.). Нельзя, например, класть ленту на динамический микрофон или громкоговоритель.

Лента, намотанная на сердечники, должна иметь ровнуюнеребристую поверхность иначе возможны смятия и разрывы выступающих краев.

Ракордная лента

В начале и конце к ленте с записью (магнитофильму) приклеивается специальная цветная лента, называемая ра кордной. Она изготавливается из того же материала, что и основа магнитной, ленты, но в отличие от последней делается толще и прочнее.

Ракордная лента предохраняет концы магнитофильма от повреждений при пуске лентопротяжного механизма, когда неизбежно возникают толчки. Она позволяет магнитофону достичь номинальной скорости к началу магнитофильма. На ракордной ленте пишется название записи.

Различные цвета ракордной ленты используют для обозначения начала и конца записи, а также скорости при которой ока произведена.

14-7. ДРУГИЕ ВИДЫ НОСИТЕЛЕЙ МАГНИТНОЙ ЗАПИСИ

Кроме магнитной ленты, в качестве носителей магнит ной записи применяются проволока, диски, листы, ман жеты и барабаны.

Проволока диаметром от 30 до 80 мм изготавливается из специальных сортов стали или покрывается никель-кобальтовым сплавом. Большим преимуществом прово лочного носителя является его механическая прочность, устойчивость к климатическим воздействиям и небольшой объем, отнесенный к часу записи. Качественные показатели записи на проволоке, как правило, ниже, чем на магнитной ленте. Для записи и воспроизведения используются головки специальной'конструкции. Монтаж записей на проволоке практически невозможен. Применяется проволока главным образом в малогабаритных аппаратах служебного пользования и диктофонах.

Диски изготавливаются из пластмассы, смешанной с ферромагнитным порошком. Рабочая поверхность диска содержит спиральную канавку (как в грампластинке), что позволяет легко осуществлять радиальное перемещение точечной магнитной головки, которая пишет по дну канавки. Преимущества дискового носителя: простота приводного механизма, удобство эксплуатации (например, отсутствие необходимости перематывать носитель), механи-

ческая прочность. Недостатки: низкое качество записи, достаточное лишь для речи, малое время записи (до 10 мин). Применяются диски в диктофонах.

Лист аналогичен по устройству магнитной ленте и имеет габариты нормального писчего листа бумаги. Запись на листе производится строчками, расположенными перпендикулярно к направлению движения. Система головок, движущихся в одном или в переменных направлениях, обеспечивает непрерывность записи. Для привода листа на его краях иногда делают перфорационные отверстия. Преимущество листа - удобство хранения и пересылки по почте. Недостаток - ограниченное время и низкое качество записи. Применяется в диктофонах.

Манжета представляет собой соединенный в кольцо лист. Запись наносится на поверхность в виде непрерывной дорожки. Для этого при вращении манжеты за каждый ее оборот магнитная головка автоматически перемещается на расстояние, равное шагу записи. По сравнению с листом манжета обладает большим, временем записи и требует более простого движущего механизма. В то же время манжета менее удобна для хранения и пересылки. В месте стыка манжеты возникают искажения записи, вполне, однако, допустимые для речи. Манжеты применяются главным образом в диктофонах.

Барабан выполняется из немагнитного материала, на поверхность которого наносится ферромагнитный порошок. Он используется для непродолжительной много-дорожечной записи или записи, рассчитанной на кратковременное хранение (например, в линиях задержки, запоминающих устройствах). Чтобы избежать стирания магнитного покрытия, головки устанавливают с зазором (10-50 мк). Сокращение зазора ограничивается неизбежным эксцентриситетом барабана и возникающей вследствие этого амплитудной модуляцией записанного сигнала Чтобы компенсировать ухудшение частотной характеристики из-за наличия зазора, линейную скорость на поверхности барабана доводят до 100 м/сек. В ряде случаев поверхность барабана обтягивают специальной резиной, содержащей в своем составе в качестве наполнителя ферромагнитный порошок. Запись на магнитной резине производится без зазора (контактным путем).

14-8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ МАГНИТОФОНОВ

Низкочастотная и высокочастотная части магнитофона осуществляются чаще всего по одной из следующих четырех схем.

Схема 1 (рис. 14-19) наиболее сложна, но зато и наиболее совершенна, так как позволяет вести контроль запи-

ГС ГЗ Л5

Рис. 14-19. Схема 1.

си, одновременно воспроизводя ее. Она состоит из отдельных усилителей записи УЗ и воспроизведения УВ и оконечного усилителя или оконечного каскада ОК.

Усилитель записи имеет три входа, рассчитанных иа подключение микрофона М, линии Л с напряжением порядка 3-7 в (от радиотрансляционной линии нли приемника) и звукоснимателя Зе. Выравнивание уровней этих трех возможных источников производят или простым делителем на входе усилителя, или подключением их к разным его каскадам. Усиление плавно изменяется регулятором уровня записи.

Генератор высокой частоты ГВЧ служит для стирания и подмагничивання ленты. Индикатор уровня И подключен на выход усилителя воспроизведения, поэтому регулировка громкости потенциометром на входе оконечного каскада не влияет на показания индикатора.

При записи с микрофона, расположенного вблизи магнитофона, во избежание акустической обратной связи громкоговоритель Гр отключается и слуховой контроль ведется на головные телефоны Т.

Схема 2 (рис. 14-20) наиболее проста для магнитофонов-приставок, работающих совместно с радиоприем-

ГС Гв гв

Рис. 14-20. Схема 2.

ником. Запись можно производить от радиотрансляционной линии или с выхода приемника (запись с микрофона невозможна), откуда етгнал через цепь частотной коррекции К поступает на головку записи. Усилитель воспроизведения УВ служит для предварительного усиления сигнала, воспроизводимого головкой с ленты, н его коррекции. С выхода усилителя напряжение поступает на гнезда звукоснимателя радиоприемника.

Схема 3 (рис. 14-21) является вариантом предыдущей схемы. В ней вместо отдельных головок записи и воспро-

гвч

Н приемнику

ГС ГУ Рис. 14-21. .Схема 3.

изведения используется одна универсальная головка ГУ. При записи эта головка подключается к выходу корректирующей цепи К, а при воспроизведении - на вход усилителя УВ.

Схема 4 (рис. 14-22) наиболее часто встречается в магнитофонах для домашнего пользования. Общий универ

.1 3

ГВЧ

з\в

гс ГУ -

Рнс. 14-22. Схема 4.

сальный усилитель УУ имеет чувствительность по входу, достаточную для целей воспроизведения, и выходную мощность, достаточную для работы громкоговорителя.

При.переходе с воспроизведения (В) на запись (3) осуществляется необходимая коммутация на входе и выходе усилителя, перестраиваются корректирующие цепи для

изменения частотной характеристики и включается высоко-. частотный генератор ГВЧ.

Иногда используют вариант этой схемы, в когором выходная лампа работает то как оконечный усилитель (при воспроизведении), то как высокочастотный генератор (при записи). Этим достигается некоторая экономия питания по сравнению со схемой, имеющей отдельную лампу для высокочастотного генератора, сокращаегся число ламп и уменьшаются габариты магнитофона.

Схема высокочастотного генератора

Генератор (80 кгц) для стирания н подмагничивання ленты собран на двойном триоде (6НШ или 6Н8С). Катушка контура намотана на четырехсекционном каркасе из текстолита или электрокартона и помещена в карбонильный сердечник СБ-4а (рис. 14-23).

3J9K

С, 600

+300в

л

с

Ш

л

-г

Рис. li-23. Схема высокочастотного генератора, расположение обмоток катушки и схема соединения обмоток. Обмотка / (7,75 мгн с сердечником) состоит нз 2 X 220 витков провода ПЭЛ 0,15; обмотка - из 120 витков ПЭЛ 0,25 и обмотка / - из 2 X SO витков ПЭЛ 0,15.

Прн нагрузке на высокоомную головку стирания генератор развивает напряжение около 150 е. Напряжение подмагничивання снимается с конденсатора С4 по схеме параллельного питания. Усилитель записи подключается в этом случае через фильтр-пробку (рис. 14-24).

При универсальной головке фильтр-пробку можно заменить

ГВЧ

Рис. 14-24. Схема параллельного питания записывающей головки. Катушка £. содержащая 280 витков провода ПЛЭ 0,2, помещена в карбонильный сердечник типа СБ-За.

Рис. 14-2Б. Схема последовательного питания записывающей головки.

L - катушка связи с высокочастотным генератором.

сопротивлением 10-20 ком или применить последовательную схему питания (рис. 14-25).

При универсальной головке напряжение на конденсаторе Q (рис. 14-23) недостаточно для подмагничивання, и efo нужно снимать через разделительный конденсатор с выводов 4 и 5 катушки генератора. Регулировка подмагничивання производится подбором величины емкости раз^ делительного конденсатора.

Регулировка подмагничивания

При последовательной схеме питания регулировка подмагничивания производится путем подпайки к тому или иному отводу катушки генератора (рис. 14-26).

Рис. 14-26. Регулировка подмагничивания путем использования отводов на катушке связи.

При параллельной схеме, кроме этого способа, имеется возможность плавной регулировки при помощи последовательно включенного переменного сопротивления R или конденсатора С небольшой емкости (рис. 14-27). Послед-

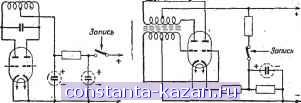

Рнс. 14-29. Схемы включения высокочастотного генератора, обеспечивающие отсутствие вредного намагничивания головки записи.

за счет действия /?С-фильтров с большой постоянной времени (рис. 14-29),

Схема усилителя воспроизведении

Усилитель (рис. 14-30) рассчитан на работу с высоко-омной воспроизводящей головкой. Он содержит две лампы

г

+2506

ГВЧ

Рис. 14-27. Регулировка подмагничивания переменными сопротивлением нли конденсатором.

НИИ вариант лучше, так как при нем мощность высокочастотного генератора не расходуется на регулировку. Величины регулирующих R к С выбираются в зависимости от электрических данных примененной головки и частоты подмагничивания.

Включение высокочастотного генератора

Во избежание остаточного намагничивания записывающей головки и возникновения по этой причине повышенного шума при записи следует включать и выключать анодное напряжение генератора при отключенной головке записи. Это стигается очередностью работы контактов в схеме (р:;с. 14-28). Прн переходе на запись сначала замы-

Анод лампы Г8Ч

Рис. 14-28. Схема электрической коммутации магнитофона при включений записи.

каются контакты 1 а 2, а затем 3 тп 4. При выключении записи сначала раз.мыкаются контакты 3 к 4, а затем 1 и 2.

Другой способ состоит в том, что включение генератора производится путем постепенного нарастания анодного или снижения отрицательного сеточного напряжения

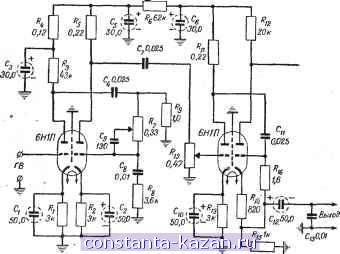

Рис. 14-30. Схема усилителя воспроизведения.

типа 6Н1П. Питание нитей накала ламп для снижения фона лучше производить выпрямленным током от селенового выпрямителя. В этом случае нити обеих ламп целесообразно включать последовательно. Цепь RC между первым и вторым каскадами обеспечивает необходимую частотную характеристику усилителя.

Данные, приведенные на схеме, соответствуют скорости 762 и 381 мм/сек. Для скорости 190,5 мм/сек сопрот тивление Rg следует увеличить до 12 ком, а для скорости 95,3 мм/сек - до 24 ком.

В схеме предусмотрены регулятор коррекции i?, и регулятор усиления R. Допуская некоторое усложнение настройки, можно для упрощения конструкции регулятора коррекции не ставить, заменив его постоянным сопротивлением той же величины. Регулировка частотной характеристики при этом осуществляется подбором емкости конденсатора С^.

Регулятор усиления служит для установки правильного показания индикатора уровня во время регули[эовки по контрольной ленте. Его для упрощения также можно заменить делителем из двух сопротивлений, одно из которых подбирается.
