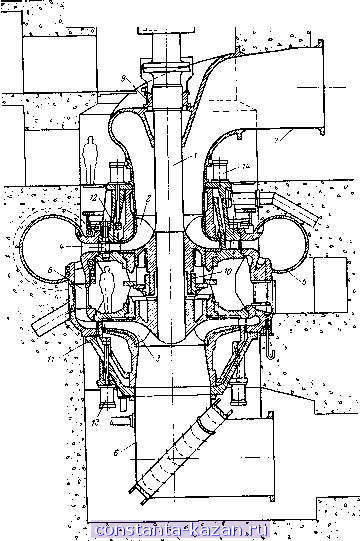

Главная -> Гидравлические машины: турбины и насосы 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 [ 52 ] 53 54 ношение между углом установки лопастей рабочего колеса и открытием лопаток направляющего аппарата. Параметры некоторых диагональных обратимых гидромашин приведены в табл. 17-2. Характеристики гидромашины ГАЭС Такане I показаны на рис. 17-5, а - для насосного и на рис. 17-5, б - турбинного режимов (/-Я = 136 м, 2 - Я = 124 м и 5 - Я = 79,7 м). Как видно, в обоих режимах максимальные к. п. д. довольно высоки и превышают 92%. 17-3. МНОГОСТУПЕНЧАТЫЕ ОБРАТИМЫЕ ГИДРОМАШИНЫ Одноступенчатые обратимые гидромашины, как было указано выше, достигают напора 500-600 м. При большем напоре приходится либо переходить на трехмашинную схему, либо идти на применение многоступенчатых обратимых гидромашин. На рис. 17-6 показана в качестве примера двухступенчатая обратимая гидромашина, разработанная фирмой Нэйрпик (Франция) для ГАЭС Рудлин следующих параметров: напор 600 м, частота V Ри-. 17-6. Двухступенчатая обратимая гидромашина. вращения 333 об/мин, мощность 600 МВт. На валу / насажены два рабочих колеса 2 и 3 диаметром 4,6 м. Имеются два ряда направляющих лопаток 4 я 5. Между рабочими колесами 2 я 3 находятся выправляющие лопатки 6, снимающие циркуляцию, которая создается на выходе из рабочего колеса первой ступени 3 в насосном режиме перед входом в рабочее колесо второй ступени 2. Регулирующее кольцо направляющего аппарата 4 расположено сверху, а 5- снизу. К статору 7 примыкает круглая спираль 8, соединенная с напорным трубопроводом. Если требуется большее число ступеней (3-5), то осуществить регулирующий направляющий аппарат представляет значительные трудности. В этом случае приходится отказываться от регулирования мощности и осуществлять пуск и остановку агрегата затвором. В 1976 г. на ГАЭС Сайт Элен системы Ля Кош (Франция) были введены первые пятиступенчатые обратимые гидромашины с диаметром рабочего колеса около 2,0 м (фирмы Нэйрпик , Франция и Вэвэй , Швейцария) с параметрами: напоры 883-994 м; частота вращения 600 об/мин, мощность в насосном и турбинном режимах около 80 МВт. Можно получить высоконапорный обратимый агрегат и путем последовательного соединения двух радиально-осевых обратимых гидромашин. Такая схема, предложенная Г. И. Кривченко, показана на рис. 17-7. Здесь / - электрический двигатель-генератор, 2 я 3 - обратимая гидромашина одного направления вращения, 4 - подводящий трубопровод, 5 - затвор, б й 7 - переводной трубопровод и 8 - отсасывающая труба. Если в такой схеме использовать, например, обратимую гидромашину типа ГАЭС Нумаппара (табл. 17-1), то полученный агрегат будет иметь мощность около 500 МВт с напором более 1000 м. Следует иметь в виду, что применение двухступенчатых и многоступенчатых обратимых гидромашин позволяет не только обеспечить высокий напор, но и снизить требуемое заглубление по условиям устранения кавитации. Рис. 17-7. Схема сдвоенного обратимого гидроагрегата. 17-4. ДВУХКОЛЕСНЫЕ ОБРАТИМЫЕ ГИДРОМАШИНЫ : Выше было отмечено, что создание обратимой гидромашины с одним рабочим колесом, работающим и как турбинное и как насосное, связано с большими трудностями и в части оптимальной формы проточного тракта, и в необходимости реверса, т. е. изменения направления вращения при переходе из турбинного режима в насосный и обратно. Эти трудности можно разрешить, если перейти Рнс. 17-8. Двухколесная обратимая гидромашина ГОНЕ.

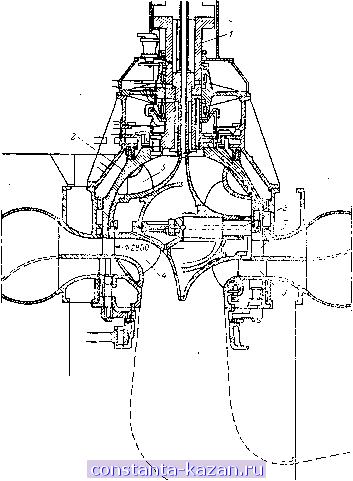

Рис. 17-9. Двухколесная обратимая гидромашина изожир для ГАЭС От-Шют. Конструкции обратимых гидромашин [Гл. 17 на обратимую гидромашину с двумя раздельными рабочими колесами: насосным и турбинным. Строго говоря, это не обратимая гидромашина, а трехмашинная схема, однако она конструктивно решается в виде единой обратимой гидромашины. Примером такой двухколесной обратимой гидромашины является конструкция ГОНЕ, предложенная инж. Госнеделем и проф. М. Нехлеба в ЧССР. Схема ее показана на рис. 17-8. К валу / прикреплена полусфера 2, внутри которой на оси 3 насажены два рабочих колеса - насосное большого диаметра 4 и турбинное 5. Направляющий аппарат здесь двухрядный: нижний ярус 6 с поворотными лопатками для турбинного колеса, верхний 7 с жесткими для насосного. Основная идея этой конструкции состоит в том, что при работе в насосном режиме устанавливается соответствующее колесо (в данном случае D = 2800 мм) против спирали, а направляющие лопатки закрываются (левая половина). Для перехода в турбинный режим колеса на оси 3 поворачиваются на 180°. Теперь турбинное колесо стоит против направляющих лопаток, а насосное находится в полусфере (правая половина). Направление вращения в обоих режимах одинаково. Конструкция ГОНЕ весьма сложна. С целью уменьшения гидравлических потерь требуется отжатие воды из пространства, между крышкой и полусферой. Двухколесная обратимая гидромашина - изожир создана фирмой Ателье-де-Шарми (Швейцария). Опытный образец с напором 395 м, мощностью 10 МВт прошел эксплуатационные испытания на ГАЭС Робией в 1968 г. Это позволило разработать и предложить изожиры для различных ГАЭС. На рис. 17-9 показан изожир для ГАЭС От-Шют, рассчитанный на следующие параметры: напоры 610-500 м, частота вращения 428 об/мин, мощность 300-250 МВт, подача 42,4-53,5 м /с. Основными частями конструкции является вал / с рабочими колесами 2 - турбинным и 5 - насосным, направляющий аппарат с поворотными лопатками 4 и спиральная камера 5. К насосному колесу 3 вода подводится по всасывающей трубе 6, а от турбинного колеса отводится по отсасывающей трубе 7. Вода от насосного колеса подается в спиральную камеру по каналам 8. Вал / имеет два подшипника 9 и 10. Оба колеса 2 и 3 насажены на вал жестко и вращаются вместе с ним, а для включения или выключения того или иного рабочего колеса служат цилиндрические затворы и 12, перемещаемые сервомоторами 13 и 14. При работе в турбинном режиме затвор закрыт, а 12 - открыт (вид слева), при работе в насосном режиме закрыт затвор и открыт 12 (вид справа). Форма рабочих колес выбирается такой, что направление вращения при переходе из одного режима в другой не изменяется. Как видим, конструкция получается достаточно сложная. 1Ы о s5 аз tR X S S 9s: s a Щ 2 s o- я я г i о ! Приложение I I О с о ХЪ к о н О гг ь г X о ш м 2 3 г - W V II -г й п й оа ра (о in 8 й S S ч s: Ж сем , и к к 5 5 3 а.1 о S я и
а о ш ь ! а аа £ gig V* g g g s g g CB и o. S я о S Ч Ч о <u S о (У о о p u a; H CL |
