Формирователь строчного синхроимпульса выполнен ва RS-трштере (микросхемы D12.3, D12.4). Длительность ССИ определяется дешифраторами D8 и D9, на входы которых с делителя на 30 подаются импульсы пяти разрядов. Отри дательный импульс дешифратора D9 (код 27) устанавливает триггер в состояние 1, а отрицательный импульс дешифратора D8 (код 30) переводит его в состояние 0. На инверсном выходе триггера вырабатывается ССИ, поступающий на формировать сетчатого поля и через контакт 20 платы на смеситель сигналов.

формирователь сигнала сетчатое поле . Для получения сигнала сетчатое поле необходимо во время активной части строки и кадра через одинаковые интервалы времени получать импульсы определенной длительности. Формирователь такого сигнала выполнен на двух интегральных микросхемах: D16.1 в D16.2 - с открытым коллектором и общей нагрузкой R1. Микросхема D16.1 позволяет получить сигнал по строкам, а D16.2 - по кадрам.

При формировании сигнала по строкам импульсы всех разрядов делителя тактового генератора подаются на схему совпадения D17.1. При совпадении во времени всех импульсов на выходе ее возникает отрицательный импульс, который инвертируется микросхемой D17.2 и подается на вывод 2 микросхемы D16.1. Для гашения видеосигнала на время обратного хода по строкам на другой вход этой микросхемы подается низкого уровня ССИ с микросхемы D12.3 (вывод 11). При формировании видеосигнала по кадрам импульсы со всех разрядов делителя на 13 подаются на схему совпадения, выполненную на микросхеме D10. При совпадении во времени всех импульсов на выходе ее возникает сигнал низкого уровня, который инвертируется микросхемой D13.1 и подается на вывод 5 микросхемы D16.2. Для гашения видеосигнала на время обратного хода луча по кадрам на другой вход этой микросхемы подаются КГИ низкого уровня с микросхемы D21.2 (вывод 6). При подаче строчных и кадровых сигналов на обе микросхемы формирователя на его нагрузке R1 возникает видеосигнал низкого уровня, который инвертируется интегральной микросхемой D13.4 и через контакт 38 платы подается на смеситель сигналов.

Смеситель сигналов, принципиальная схема которого показана на рис. 16, выполнен на резисторах R20, R23-R27 и эмиттерном повторителе на транзисторе V5. На вход смесителя подаются: КСИ низкого уровня (контакт 9), ССИ низкого уровня (контакт 7), видеосигнал положительной полярности (контакт И). Все резисторы поДобраны так, чтобы при сложении сигналов выполнялось необходимое соотношение между амплитудой синхроимпульсов и размахом видеосигнала. Для того чтобы устранить взаимное влияние между цепями синхроимпульсов, включены диоды V8 и V9. Полный видеосигнал, выделенный на нагрузке R28 эмиттерного повторителя, подается через контакт 4 платы на вход блока УКВ и на выход прибора (гнездо XI).

Блок УКВ (рис. 18) настроен на частоту четвертого телевизионного канала. Он состоит из автогенератора и выходного каскада.

Автогенератор выполнен на транзисторе VI по схеме емкостной трехточки. Частота настройки генератора регулируется изменением индуктивности катушки L1. Модулирующий сигнал на автогенератор подается через резистор R6. Глубина амплитудной модуляции ВЧ сигнала устанавливается подбором сопротивления резистора R6. Частота сигнала автогенератора определяется индуктивностью L1 и емкостями конденсаторов С1, СЗ, С4. Напряжение автогенератора, снимаемое с обмотки контура L2, через конденсатор Сб подается на выходной каскад, который собран на транзисторе V2 по схеме эмиттерного

повторителя. Сигнал, выделенный на нагрузке R9 транзистора, поступает через конденсатор С8 на выход блока УКВ и далее с переменного резистора R8 (см. рис. 20) через согласующее устройство R2, R4, R6 на выход прибора (гнездо Х2).

Рис. 18. Принципиальная схема блока УКВ

Видео

Видео ИЧ

Блок питания состоит из силового трансформатора Т1, двух выпрямителей с фильтрами и трех стабилизаторов. Напряжение питающей сети 220 В частотой 50 Гц подается через выключатель сети S1 и предохранитель F1 на первичную обмотку силового трансформатора. Переменное напряжение 112 В, сни-

43м

33,40 f

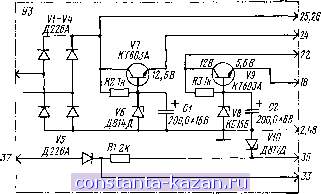

Рис. 19. Принципиальная схема блока питания

маемое со вторичной обмотки силового трансформатора, через предохранитель F3 подается на выпрямитель 80 В, а переменное напряжение 56 В с вывода 12 трансформатора - на генератор тактовой частоты. Напряжение 112 В, выпрямленное диодом V5 (рис. 19), после фильтра С1, С2 (рис. -20) и R1 стабилизируется стабилитроном V10 и поступает на блок усилителя КГИ. Для питания

генератора тактовой частоты, блока УКВ в приборе применен выпрямитель со стабилизатором 12 В. Переменное напряжение, снимаемое со вторичной обмотки силового трансформатора, через предохранитель F2 подается на выпрямитель VI-V4 (см. рис. 19) сглаживается конденсатором СЗ (см. рис. 20) и поступает на стабилизатор 12 В. Он собран на транзисторах VI, V7. Опорное напряжение

Х1 Ю100 Н5150

Видео НЧ

F2.1A

CZ 100,0mS2Q000mB

М Hh Hh Hh

и

c\w.omoB сз

2000Р25В VI [1701

хг Bkioo в 6150

Видео ВЧ

Рис. 20. Принципиальная схема генератора сетчатого поля

1Z.6B

п mi 1

т 6,3В; од

11 Tzooojxws

в цепи базы транзистора V7 задается стабилитроном V6. Для уменьшения пульсаций переменного напряжения параллельно стабилитрону V6 подключен электролитический конденсатор С1 (см. рис. 19), а на выходе стабилизатора имеется конденсатор С4 (см. рис. 20). Для питания интегральных микросхем прибора применяется стабилизатор на 5 В, принципиальная схема которого аналогична рассмотренной для стабилизатора 12 В и состоит из транзисторов V2, V9, стабилитрона V8, конденсаторов С2 (см. рис. 19) и С6 (см. рис. 20).

2.4. ОСЦИЛЛОГРАФ

Структурная схема. Принцип действия осциллографа определяется его структурной схемой (рис. 21). Осциллограф состоит из усилителя канала вертикального отклонения луча (1, 2), усилителя канала горизонтального отклонения луча 4, блока развертки 3, блока питания 5 и электронно-лучевой трубки 6.

Исследуемый сигнал поступает на предварительный усилитель 1 канала вертикального отклонения луча. Сигнал, усиленный до определенного значения, подается на выходной каскад 2, с выхода которого поступает на вертикально-отклоняющие пластины ЭЛТ.
