+25ОВШ'Т0,Г yg

Д237В f

Выход515

-5508

Длительность

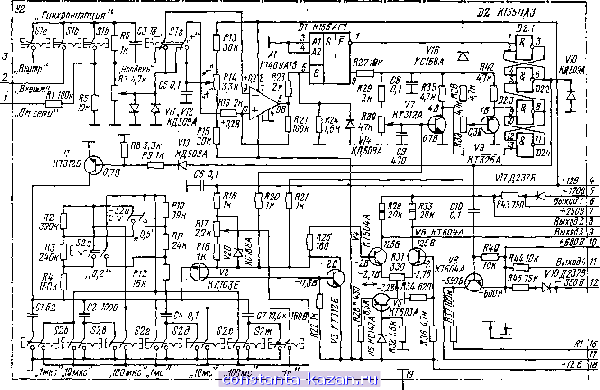

Рис. 23. Принципиальная схема блока развертки и усилителя канала горизонтального отклонения луча

Узел гашения луча во время обратного хода выполнен на транзисторе V8. Положительный импульс длительностью, соответствующей обратному ходу развертки, снимается с первого триггера и через конденсатор СЮ подается на ключ, осуществляя гашение луча трубки на время обратного хода развертки. Для защиты интегральной микросхемы D2 от пробоя высоким напряжением в момент включения питания применен диод УЮ.

Блок питания. Принципиальные схемы элементов и узлов блока питания показаны на рис. 22-24. Четыре обмотки П, 1Г и П1, ПГ трансформатора TI по 13 В, соединенных последовательно, подключены к общему мостовому выпрямителю VI. Выпрямленное положительное напряжение +18 В, снимаемое с одного выхода выпрямителя, сглаживается конденсатором С5 и подается на стабилизатор +12 В. Он выполнен на транзисторе VI (см. рис. 22). Выходное 1апряжение стабилизатора +12 В задается стабилитроном V15.

1у

2/ 1у

ClQfikl I I 2

фС2 0,047 j-r F1 д,25А

1108

ВЦ405А

24 JP!<E! b

47н

24 bZ 19

0510,04508 =t25yyfl C4 10,0x4508=

C5 500,0*Z5B CB500,0*25B HZ \М07И/

\4 8

\I4 и

.23 4

25/ \22 9

\Z4. J

l3y\ 2Dy

+ \L8

VZ-yj BO550A

JJI 1 07

50,0x300В

-±JI I

III 50,0xJ00B

Рис. 24. Принципиальная схема соединений осциллографа

Отрицательное выпрямленное напряжение -18 В, снимаемое с другого плеча выпрямительного моста VI, сглаживается конденсатором С6 и подается на стабилизатор -12 В, выполненный на транзисторе V5 (см. рис. 22) по схеме, аналогичной используемой для стабилизатора +12 В. Высоковольтный выпрямитель выполнен по схеме удвоения на диодах V18, V19 (см. рис. 23), конденсаторах СЗ, С4 (см. рис. 24), а на стабилитронах собран стабилизатор высокого напряжения. Выпрямитель +250 В выполнен по однополупериодной схеме на диоде VI7. Элементами его фильтра являются резистор R43 (см. рис. 23) и сглаживающие конденсаторы С7, С8 (см. рис. 24).

3. КОНСТРУКЦИИ, УЗЛЫ И ДЕТАЛИ ПРИБОРОВ

3.1. УНИВЕРСАЛЬНЫЙ ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ

Все узлы и детали генератора смонтированы на Г-образном шасси, состоящем из двух дюралюминиевых листов, соединенных между собой с помощью уголка. На горизонтальной части шасси установлены: силовой трансформатор, три предохранителя, три электролитических конденсатора, плата выпрямителя со стабилизатором, блок УКВ, плата генераторов 1000 Гц, 6,5 и 38 МГц, плата кварцевых генераторов, две платы для формирования сигналов] цветности, плата генератора тактовой частоты со смесителем, две платы синхрогенератора с формирователем черно-белых испытательных сигналов. На перед-j ней панели шасси расположены: кнопка включения напряжения сети 50 Гц I индикаторной лампочкой, переключатель сигналов 1000 Гц, 6,5 МГц, 38 МГц, переключатель цепей испытательных сигналов, три переменных резистору регулировки выходного напряжения, три высокочастотных гнезда, с которых снимаются испытательные сигналы, тумблер переключения полярности видеосигнала и кнопка включения вида синхронизации генератора тактовой частоты.

Все печатные платы съемные, одинаковые и соединены одна с другой с помощью переходных разъемов типа РППИ 17-48. Для уменьшения объема прибора все платы расположены горизонтально в два ряда. Крепление плат осуществляется с помощью переходных разъемов и винтов со втулками.

Детали прибора. Наиболее ответственными деталями в универсальном генераторе испытательных сигналов являются кварцевые резонаторы. При отсутствии кварцевых резонаторов с требуемыми частотами можно перестроить их с одной частоты на другую. Перестройка кварцевых резонаторов является трудоемкой операцией и может производиться только в сторону повышения частоты. Перестройка частоты продольно колеблющихся пластин проще, чем пластин, колеблющихся по толщине. Она сводится к уменьшению длины, ширины или диаметра пластины. Так как частота обратно пропорциональна соответствующему размеру пластины, то можно ориентировочно подсчитать размер пластин для новой частоты.

Укорачивать пластину резонатора следует с обоих концов, иначе выводы окажутся не в центре и резонатор будет иметь большое затухание. Небольшое укорочение пластины осуществляется путем шлифовки наждаком. Наждак разводится в воде так, чтобы образовалась кашица, по густоте напоминающая сметану. Слой наждака наносится на кусок матового стекла или плоскую пластину металла. Размеры шлифуемой пластины измеряются штангенциркулем, перпендикулярность сторон контролируется угольником. Если требуется значительно укоротить пластину, излишек ее длины можно отрезать алмазом (при условии, что пластина не слишком толста). Когда длина пластины приблизится к расчетной, необходимо проверить частоту резонатора (способы измерения и измерительная аппаратура описаны ниже). Чем ближе к требуемой частота кварца, тем чаще производятся измерения и тем осторожнее ведется шлифовка. Следует помнить, что излишнее укорочение пластины приводит к непоправимому браку. Всякий раз перед установкой резонатора в макет необходимо тщательно промыть его в спирте и протереть чистой тряпочкой.

Незначительно понизить частоту продольно колеблющейся пластины удается закруглением (со шлифовкой) одного из ее уголков. Немного повысить частоту
