щиеся темные и светлые полосы. Затем сигнал с генератора испытательных сигналов подают через конденсатор емкостью 1000 пФ на вход смесителя (эмиттер Т2). Уровень выходного сигнала при этом надо несколько снизить, чтобы интенсивность полос, наблюдаемых на экране приемника, была такой же, как и в первом случае. Если этот каскад исправный, то причину неисправности следует искать либо в УВЧ, либо в гетеродине. Так как генератор испытательных сигналов не вырабатывает ВЧ сигнала в диапазоне дециметровых волн, то проверку этих каскадов следует вести с помощью генератора ХМ9.

/iacmpoujfa

1К

\х1опд 1 с5\ \ 1

~ АРУ тпп^ HT-L

-о

Тпч

HT-J

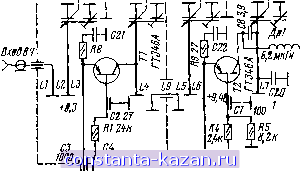

Рис. 37. Принципиальная схема селектора каналов СК-Д-1

Настройка селектора каналов дециметрового диапазона СК-Д-1. Для настройки блока СК-Д-1 необходимы ВЧ генератор типа Г4-12 и генератор качающейся частоты типа Х1-19.

Настраивают блок в следующей последовательности: контур фильтра смесителя, гетеродин и входной контур с УВЧ. На эмитте;р транзистора Т2 через конденсатор емкостью 1000 пФ подается сигнал с выхода прибора Х1-19. Переключатель диапазонов прибора устанавливают в положение О-50 МГц. К концу выходного кабеля блока СК-Д-1 подсоединяют вход ДМВ блока СК-М-15. Детекторную головку прибора Х1-19 подключают на выход блока СК-М-15 параллельно резистору сопротивлением 75 Ом. Переключатель в телевизионном приемнике ставят в положение, соответствующее приему сигнала дециметровых волн. При этом на дециметровый блок подается напряжение питания. Вращая сердечники катущек L8 блока СК-Д-1 и L5 блока СК-М-15, добиваются на экране частотной характеристики, подобной той, которая изображена на рис. 38.

Настройку гетеродина, входного контура и УВЧ производят при подаче на вход блока СК-Д-1 ВЧ сигнала с прибора XI-19. Детекторная головка остается подключенной к выходу блока СК-М-15. Кроме того, с генератора Г4-12 подается сигнал частотой 35 МГц через конденсатор емкостью 10-20 пФ на

вывод КТ-1 блока СК-Д-1. Переключатель диапазонов на приборе Х1-19 устанавливают на диапазон 400-1000 МГц, а конденсатор настройки - в положение, соответствующее минимальной емкости. Изменяя емкость подстроечных конденсаторов С12, С14, С16, С18, получают иа экране прибора кривую, аналогичную приведенной на рис. 36,6. При этом частотная метка, обусловленная

Рис. 38. Частотная характеристика смесителя

биениями преобразованного сигнала и сигнала генератора 35 МГц, должна находиться на середине кривой, т. е. соответствовать частоте 618,5 МГц. Затем переменный конденсатор ставят в положение, соответствующее его максимальной емкости. При этом частотная характеристика должна располагаться в области частот ниже 470 МГц и быть подобной характеристике, приведенной на рис. 36;б. После этого производят сопряжение контуров гетеродина УВЧ и входного контура, для чего в диапазоне рабочих частот, отгибая пластины переменного конденсатора, добиваются, чтобы метка биений соответствовала середине полосы пропускания.

5.3. УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ ИЗОБРАЖЕНИЯ

Неисправности усилителя промежуточной частоты изображения. Неисправности, возникающие в УПЧИ, относительно легко обнаружить по следующим признакам: звук нормальный, нет изображения; звук влияет на изображение; звук нормальный, низкая контрастность изображения; звук нормальный, плохая синхронизация изображения; неправильное цветовоспроизведение.

Находить неисцравности в УПЧИ можно двумя методами: введением сигнала с покаскадной проверкой и измерением напряжения яа электродах транзисторов. Последний метод обнаружения неисправного каскада УПЧИ заключается в измерении вольтметром напряжений на базах, эмиттерах и коллекторах транзисторов и сравнении их с напряжениями, указанными на принципиальной схеме (рис. 39). Напряжения не должны отклоняться от номинальных более чем на 20%. Поскольку действие АРУ изменяет напряжение смещения на регулируемом транзисторе 1Т5, при измерениях напряжений она должна быть отключена. Для этого следует установить селектор каналов в положение, на котором нет приема.

Метод обнаружения неисправного каскада УПЧИ при подаче сигнала может быть реализован как с применением универсального генератора испытательных сигналов, так и с црименением ГКЧ. В первом случае индикатором является кинесжоп телевизора. Сигнал частотой 38 МГц, модулированный по амплитуде прямоугольными импульсами 1000 Гц, с генератора испытательных сигналов подается через конденсатор емкостью 1000 пФ на входы каскадов УПЧИ последовательно от последнего к первому (контрольные точки 1КТ-10,

Блои рддиоквнала

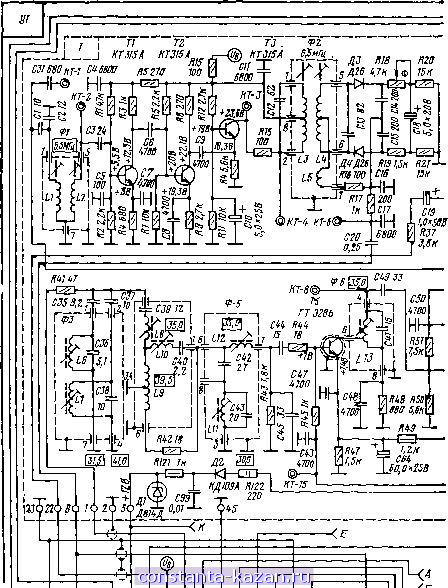

Рис. 39. принципиальная схема блока радиоканала 72
