Таблица 2.L Индуктивность прямоугольного плоского витка (рис. 2.4), отнесенная к геометрическому размеру L/bj. мкГн/м

0,005	0,01	0,015	0,02	0,025	0,03	0,035	0,0	0,05	0,06	0,08		j 0,14	0,18	0,22	1 0,26
13,3	10,1	8,73	7,94			6,68	6,41	5.99	5,66	5,19	4,84	4,35		3,72		3,31
15,3	11.5	9,93	9.01	8,38	7.92	7,56	7,25	6,77		5,86	5.47	4,92	4,53	4,23	3,98	3.77
17.3	13.2	11,2	10,1	9,39	8.86	8,45	8,11	. 7.57	7,15	6.54		5,49	5.06	4.72	4,45	4,22
19,5	14.6	12,5	11,2	10,4	9,83	9,36	8,97	8,37	7.91	7,23	6,74	6,06	5,58	5,21	4,91	4,66
21.7	16,3	13,8	12.4	11,5	10,8	10,3	9,85	9,19	8,67	7,92	7,38	6,62			5,37
23.9		15,2	13,7	12,6	11,8	11,2	10,7		9,44	8,62	8.02	7,19	6,62	6,18	5,83	5,53
26,1	19,8	16,7	14.9	13.7	12,9	12.2	11.7	10,8	10,2	9,32	8,67	7,77	Т7.14	6,67	6,29	5,97
28,4	21,6	18,2	16,2	14,9	13,9	13,2	12,6	11.7			9,33	8,34	7,66	7.15	6,74
30.6	23,5	19,8	17,6	16,1	15,1	14,2	13.6	12,6	11,8	10,7	9.99	8.93	8,19	7,64		6,84
32.8	2S.5	21,4		17,4	16,2	15.3	14.6	13,4	12.6	11,5	10,6	9,52	8,72	8,13	7,Gb	7,27
	27,5	23,1	20,4	18,7	17,4	16,4	15,6	14,4	13,5	12,2	11,3	10,1	9,26	8,62	8,12	7.71
37,1	29.5	24.8	21,9		18.6	17,5	16,6	15,3	14,3			10,7		9.12	8,58	8,14
39.2	31.6	26,6	23,4	21,3	19.8	18,6	17,7	16.2	15,2	13,7	12.7	11,3	10,3	9.62	9,05	8,58
41.4	33.7	28,3		22,7		19,8	18,7	17,2	16.1	14,5	13,4	11,9	10.9	10,1	9.51	9.02
43,5	35,8	30.2	26,6	24,1	22.3	20.9	19.8	18,2		15.3	14,1	12.5	11,4	10,6	9,98	9,46
45.5	37.9		28,2	25,6	23.6	22,2		19,2	17,9		14,8	13,1		11,1	10,4

Jxydx-i. (2.10)

(xt-x,).+

Результаты расчетов по (2.10) приведены на рис. 2.5.

Пример 2.3. Треугольный виток расположен на каркасе с равными сторонами Ь=20 мм = 0,02 м (рис. 2.5). Диаметр пройода dn=a = 0,3 мм. Определить индуктивность витка.

И.т D,m OQiS D,035 0,04 ctjb

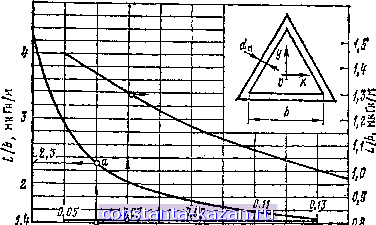

Рис. 2.5. Зависимость собственной индуктивности равностороннего треугольного витка от его геометрических размеров

Решение. Для значения d /&=0,3/20=0,015 по характеристике на рис. 2,5 (точка а) находим L/6 = 2,3 мкГн/м, тогда индуктивность равностороннего треугольного витка

L= 6.2,3 = 0,02-2,3 = 0,046 мкГн = 46 пГн.

2.2.4. Двухпроводная линия

Индуктивность двухпроводной линии (рис. 2.6) на единицу длины

4Ь

L =-1п

(2.11)

где 2& - расстояние между осями проводников.

На рис. 2.6 приведена кривая индуктивности двухпроводной линии, приходящейся на 1 м длины.

Пример 2.4. Двухпроводная линия (рис. 2.6) имеет расстояние

между осями проводов 26 = 30 мм. Диаметр проводов dn=l,5 мм. Определить индуктивность линии, приходящуюся на 1 м длины.

Решение. Для значения dn/26 = 1,5/30 = 0,05 по кривой на рис. 2.6 (точка а) определяем L=l,47 мкГн/м.

D.BOS

,011 i

0,иио

0,05

0,15

2,5 2.?

Рис. 2.6. Зависимость собственной индуктивности двухпроводной линии на единицу длины от ее геометрических размеров

2.3. ИНДУКТИВНОСТЬ ОДНОСЛОЙНЫХ КАТУШЕК

В параграфе приведены соотношения, номограмы и таблицы для расчета собственных индуктивностей однослойных цилиндрических и кольцевых катушек, а также катушек на каркасах с прямоугольным и равносторонним треугольным поперечными сечениями. Катушки с поперечным сечением в виде правильных многоугольников с числом сторон й^5 близки по своим свойствам к вписанным в них цилиндрическим катушкам и здесь не рассматриваются.

2.3.1. Цилиндрическая катушка

Индуктивность однослойной цилиндрической катушки (рис. 2.7) с радиусом каркаса гг, длиной I, шагом намотки кг, диаметром провода dn и числом витков w = l/h2

W W п

(Га + п/2)Х

к=\ т

V[h,(m-k)Y+[r + aj2Y+rl-X cos ф

2r2(r2 + dп/2)cosф

(2.12)
