Таблица 3.7. Взаимная индуктивность кругового контура и цилиндрической однослойной катушки (рис. 3.40, поз. /), расположенных соосно и согласно (х = 0), отнесенная к геометрическим размерам Mhi/(r2l), мкГи/м



1,2 1.3 1.4	1,84 1,69	1,34 1,28	1,07 1,04 1,01	0,865 0,848 0,83	0.72 0,71 0,7	0,615 0,609 0,602	0,536 0,531 0,527	0,474 0.471 0,468	0,425 0,423 0,42	0,385 0,383 0,381	0,323 0,322 0,321	0,278 0,278 0,277	0,244 0,244 0,243	0,218 0,217 0,217	0.196 0,196 0,196
1.5 1.6 1.8	1,57 1,46 1,28	1.22 1,16 1.06	0,982 0,951 0,892	0,812 0,794 0,758	0,688 0,677 0,654	0,594 0,587 0,571	0,522 0,517 0.506	0,464 0,46 0,453	0,418 0,415 0,409	0,379 0,377 0,373	0.32 ;\319 0,316	0,276 0,275 0,274	0,243 0,242 0,241	0,217 0,216 0,215	0,195 0.195 0.195
	1.14 0,743	0.974 0.676	0,837 0,716 0,621	0,723 0,64 0,569	0,63 0,573 0,519	0,555 0,514 0,475	0,495 0,465 0,435	0,445 0,422 0	0,403 0,386 0,368	0,368 0,355 0,341	0,313 0,305 0,296	0,272 0,267 0.26	0,24 0,235 0,232	0,215 0,212 0,209	0.194 0,192 0,19
	0,638 0,552 0,439	0,583 0.513 0,413	0,546 0,485 0.396	0.508 0,458 0.383	0,472 0,431 0,363	0,437 0,404 0,347	0,405 0,378 0,33	0,376 0,354 0,313	0,35 i,332 0,298	0,326 0,312 0,283	0,286 0,275 0,255	0,254 0,247 0,231	0,227 0,222 0,211	0,205 0,202 0,193	0,187 0,184 0,178
6 7 8	0,365 0,313 0,274	0,345 0.296 0,26	0,333 0,288 0,253	0,323 0,28 0,248	0,312 0,273 0,242	0,301 0,266 0,237	0,29 0,258 0,231	0,279 0,25 0,225	0,267 0,241 0.219	0,256 0,233 0,213	0,235 0,217 0.20	0,216 0,202 0,188	0,199 0,188 0,176	0,184 0.175 0.166	0,171 0.163 0,156
9 10	0,243 0.219	0,231 о.воз	0,226 0.204	0,222 0,20	0,218 0,197	0,213 0,194	0,209 0,191	0,205 0,187	0,20 0.184	0,195 0.18	0,185 0,172	0,176 0,164	0,166 0.156	0,157 0.149	0.148 0,141

ствительно, суммирование в (3.31) можно приближенно заменить интегралом, значение которого при 1>2(г1+2г2) мало зависит от отношения ri/rj.

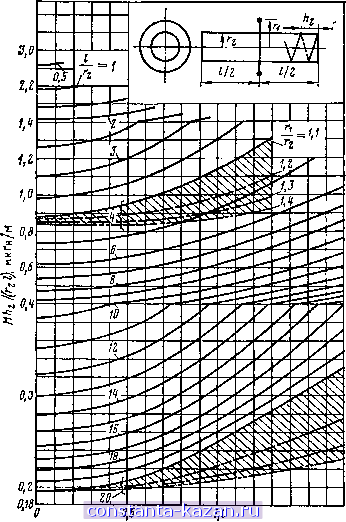

Рис. 3.41. Взаимная индуктивность однослойной цилиндрической катушки и кругового контура, расположенных соосно и согласно при

Если круговой контур и однослойная цилиндрическая катушка расположена соосно и несогласно, то их взаимная индуктивность равна при 0<х<1[2 полусумме (при дг> 2 - полуразности) взаимных

М/Гг, мкГн/м

,ffV 0,06

О/ ojz hzlrz

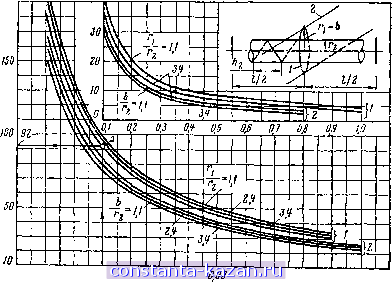

Рис. 3.42. Взаимная индуктивность однослойной цилиндрической катушки и плоского контура, расположенных соосио и согласно: / - круговой контур с диаметром 2ri при (/2>ri+2rj; J -двухпроводная линия шириной 26 прн J/2>2(i-2+b)

индуктивностей двух однослойных цилиндрических катушек длиной и=1+2х и li=l-2x (U=l-¥2x и l2=2x-l), каждая из которых расположена относительно кругового контура соосно и согласно.

Пример 3.20. Цилиндрическая однослойная катушка с шагом намотки 2=0,5 мм, длиной /=20 мм и радиусом г^=Ъ мм-О.ООб м расположена соосно (рис. 3.40, поз. /) с круговым контуром радиусом Г1 = 10 мм. Определить взаимную индуктивность катушки и контура при согласном (jc=0) и несогласном (х=5 мм) их расположении.

Решение, а) Согласное расположение, дс=0.

Для значений г, -5= 10/5=2, А2/г,=0,5/5=0,1 и 1/г2=20/5=4 из табл. 3.7 следует МА2/(г20= 0,723 мкГн/м, т.е. взаимная индуктивность кругового контура и однослойной цилиндрической катушки

/ 20

iM=ra - 0,723 = 0,005---0,723 = 0,1446 мкГн= 144,6 нГн. К 0,5
