Таблица 3.14. Взаимная индуктивность цилиндрической и прямоугольной однослойных катушек (рис. 3.57), расположенных соосно и согласно (х=0), отнесенная к геометрическим размерам Mhl/(b2p), мкГн/м,

длина / и шаг намотки /г^ одинаковые

		1 2		1 4		1					1 -				1 20
							ь,/ь
0,3 0,5 0,7 0,9	0,139 0,396 0,813 1,44	0,105 0,296 0,595 1,01	0,083 0,232 0,46 0,775	0,068 0,189 0,374 0,627	0,057 0,159 0,315 0,525	0,049 0,138 0,271 0,452	0,043 0,121 0,238 0,396 bxfbi	0,039 0,108 0,212 0,353 = 1,5	0,035 0,097 0,191 0.318	0,032 0,089 0,174 0,289	0,027 0,075 0,148 0,245	0,023 0,065 0,128 0,212	0,021 0,058 0,113 0,185	0.018 0,052 0,101 0.167	0,017 0,047 0,091 0,151
0,3 0,5 0,7 0,9	0,121 0,345 0,702 1,23	0,096 0,269 0,538 0,913	0,077 0,216 0,428 0,719	0,064 0,179 0,354 0,591	0,055 0,152 0,3 0,501	0,047 0,133 0,261 0,434	0,042 0,117 0,23 0,583	0,038 0,105 0,206 0,342	0,034 0,95 0,186 0.309	0,031 0,867 0,17 0,282	0,026 0,739 0,145 0,24	0,023 0,544 0,126 0,209	0,02 0,57 0,111 0,185	0,018 0,511 0,999 0.165	0,016 0,464 0,905 0,149
							Ь,/б2=2
0,3 0,5 0,7 0,9	0,113 0,322 0,655 1,14	0,091 0,255 0,508 0,862	0,074 0,207 0,409 0,687	0,062 0,173 0,341 0,57	0,053 0,138 0,291 0,486	0,046 0,129 0,254 0,423	0,041 0,114 0,225 0,374	0,037 0,103 0,202 0,355	0,034 0,093 0,183 0,304	0,031 0,085 0,167 0,278	0,026 0,073 0,143 0,237	0,023 0,064 0,124 0,206	0,02 0,056 0,11 0,183	0.018 0,05 0,099 0,164	0,016 0,046 0,09 0,148

в,в. (3.44)

где Мв,в -определяемая по (3.18) взаимная индуктивность, двух витков катушек, расположенных на расстоянии А= вдоль

оси; 1 и 2 - порядковые номера витков катушек.

Результаты расчетов по (3.44) приведены на рис. 3.59 для ri/r2=l, на рис. 3.60 для Г1/г2=2ина рис. 3.61 для/i/r2 = =3. Сплошными линиями показаны кривые для5 2 = /1/г2+ + 0,1, а штриховыми и штрих-пунктирными - для 5/Г2 = Л/2 +

+ 0,2 и Г1/Г2 + 0,3. Из рисунков видно, что в диапазоне 0<

<А2/Г2<0,7 при 5/Л2>Г1/Г2+0,3

величина /(2/) изменяется не более чем на 10 %, причем тем меньше, чем больше отношення Г1/Г2 и 5/г2. С учетом практического постоянства величины МкУ{г2р) для этого

Рис. 3.58. Геометрическая модель согласно расположения двух однослойных цилиндрических кату-шек с параллельными осями

случая в табл. 3.15 приведены ее значения при /г2/Г2=0,1.

При различном шаге намотки однослойных катушек Й2(1)т^Й2(2) их взаимная индуктивность изменяется в ft2(i) i2i2) раз относительно случая, когда /i2(i) = A2(2) = i2 при прочих равных размерах.

Пример 3.32. Две однослойные цилиндрические катушки радиусами Г1 = 20 мм, Г2=10 мм = 0,01 м, одинаковой длиной /=30 мм и с шагом намотки /i2=l мм расположены согласно при расстоянии s= = 45 мм между их параллельными осями (рис. 3.58). Определить взаимную индуктивность катушек.

Решение. Для геометрических размеров г1/л2=20/10=2, АгДг 1/10=0,1, ,-2=30/10 = 3 и s/,-2=45/10 = 4,5 по табл. 3.15 находим Af/i2/(/-2/)=39-10-3 мкГн/м, т.е. взаимная индуктивность катушек

/а 302

Л1 = Га-39.10- = 0,01 - 39-10- = 0,351 мкГн = 351 нГн. hi >

2. Общий случай взаимного расположения двух однослойных цилиндрических катушек / и 2 радиусами ri и Г2, длинами /ь k, с шагами намотки /i2(i), /i2(2), числами витков ai=/i i2(i) и W2=h/hnt) и расстоянием s между их параллельными осями изображен на рис. 3.62. Взаимная индуктивность таких катушек

ш, ш,

(3.45)

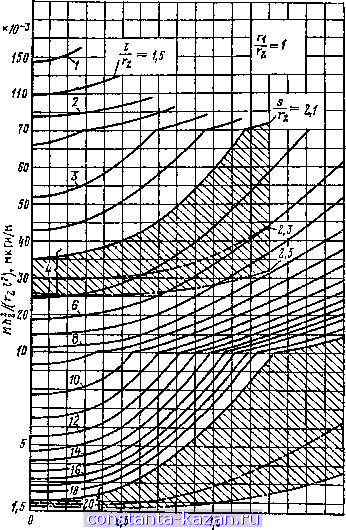

Рис. 3.59. Взаимная индуктивность двух однослойных цилиндрических катушек с параллельными осями, расположенных согласно,

при rilri=l
