ЕС в

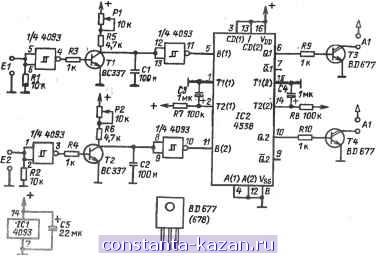

Рис. 4.10. Принципиальная схема коммутатора для положительных импуЛ1ов:

t - напряжение положительной полярности к приемнику (4,8 - 6 В); Т - напряжение положительной полярности к коммутирующему элементу; X - корпус

Возрастание напряжения на конденсаторе можно регулировать в определенных пределах с помощью потенциометра Р1 -(рис. 4.10). Для этого последний согласуется с ручкой управления передатчика.

Выход элемента И-НЕ соединен с входом ждущего мультивибратора, который генерирует импульсы длительностью примерно 100 мс Мультивибратор в ишестной мере Удлиняет поступающие на вход Тигольчатые импульсы отрицательной полярности, поэтому на его выходе возникает постоянное напряжение. Если на вход схемы импульсы не поступают (коммутирующий элемент выключен), то сигнал на выходе спадает через 100 мс Его длительность выб1Ч)ается таким образом, чтобы она была заметно больше, чем временной интервал между поступающими от приемника импульсами (примерно 20 мс). При таком применении ждущего мультивибратора необходимым условием является его запуск импульсами приемника.

Выход ждущего мультивибратора соединяется с транзистором Дарлингтона ТЗ п-р-п-типа. Подлежащий коммутации элемент А1 подключается между положительным выводом источника питания и коллектором транзистора ТЗ. По мере необходимости (например, очень большие токи потребления) на выходе схемы подключается реле.

Описанная схема была нами смонтирована и проверена. Единственным отличием собранной схемы было использование другого усилителя мощности (рис. 4.11). Применение р-п-р-транзистора Дарлингтона имеет то преимущество, что нагрузка может быть подсоединена непосредственно между выходом усилителя мощности и его корпусом. Это, прав-

Рис 4.11. Альтернативная схема выходного усилителя, который используется только тогда, когда коммутирующий влемент действует от батареи приемника

BD678 А1(г)

5 <з

B£Sb

Рис 4.12. Печатная плата (а) и монтажная схема (б) коммутирукицего элемента

па, возможно, если нагрузка может работать с напряжением приемника. Сопротивление в цепи базы р-п-ртранзистора следует тогда соединить, как показано, с инвертированным выходом жду щего мультивибратора.

Не рис 4.12 приведены печатная плата (а) и монтажная схема (б) устройства.

Для сбсфки схемы, кроме указанных нз ттринципиальной схеме, требуются дополнительно следующие элементы: панель для интегральной схемы 14*10люсная; панель для интегральной схемы 1б-полюсная; шрифт для припайки провода (7 шт.); штата фирмы ЕЦХ/Щ корпус из синтетического материала по выбору и для приемника радиоуправляемой модели подходящий соединительный кабель и разъемы (или собственного изготовления).

Глава 5. ЭЛЕКТРОННЫЕ УСТРОЙСТВА ДЛЯ ФОТО- И КИНОТЕХНИКИ

5.1. Акустический включатель вспышки

Акустический включатель вспышки предназначен не для того, чтобы снять ка пленку прекрасную соседку. Нет, это устройство можно использовать значительно эффективнее. Оно позволяет запечатлеть, например, момент удара пули в лампу накаливания и еще многие другие сюжеты, с которыми имеют дело гфофессиональные фотографы.

Т1 ВС 237

+9В

IC1 LM 358 (или TL 062) Zr< mA

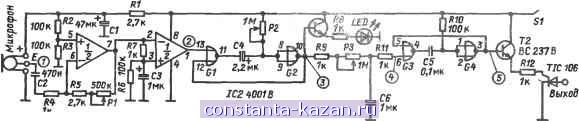

Рис. 5.1. Схема акустического включателя вспышки

У\Л/\ЛЛЛЛЛЛЛЛЛЛ/ Несколько милливольт ©JUUUUUUUUL SB (рабочее напряжение)

, Моноставильный мультивибратор 1

v2/J I-1-Длительность импульса регулируется с помощью Рг

SSS!-С----V Время нарастания устанавливается е помощью РЗ

©-LLTLLL

ПусксВрй импульс определяется CS и R10

Примерно 7мс

Рис. 5Д. Временные диаграммы иютульсов схемы, показанной на рис. 5.1
