транзистора р-n-р-типа. Диоды типа 1N4148 компенсируют температурную зависимость напряжения между базой и эмиттером испытуемого транзистора.

Сопротивление резистора R4 следует выбирать равным сопротивлению резистора R6. Чем больший ток протекает через соответствующий транзистор, тем вьшге падение напряжения на нагрузочном сопротивлении этого транзистора. Например, при большом токе через транзистор Т1 напряжение на базе транзистора Т1 снижается так сильно, что гаснет LED2. Резистор R5 предотвращает протекание слишком большого тока базы через транзистор Т2.

При настройке схемы прежде всего с помощью потенциометра Р устанавливают максимальный коэффициент передачи по току. Затем за счет регулировки подстроечного резистора добиваются, чтобы измеренное с помощью высокоомного прибора напряжение Ug было равно 1,1 В. Теперь можно измерить коэффициент передачи по току почти всех транзисторов с погрешностью менее 10%, а подбор пар транзисторов осуществить с гораздо более высокой точностью.

На рис. 7.12 изображены печатная плата и монтажная схема измерителя коэффициента передачи тока биполярных транзисторов.

Кроме указанньыс на принципиальной схеме для сборки прибора требуются дополнительные элементы плата фирмы ELO 9/84; переключатели и панель для транзистора.

7.4. Измеритель ионизирующих излучений с цифровой индикацией

с помощью этого измерителя ионизирующих излучений (счетчика Гейгера) в первые дни после аварии на Чернобыльской АЭС на территории ФРГ были зарегистрированы в воздухе уровни радиации временами вплоть до 0,2 мР/ч. Такое значение сохранялось в течение нескольких суток на растениях и в почве. Число иглпульсов в минуту, с помощью которого можно сделать вывод об интенсивности излучения, достигало в среду, 30 апреля 1986 г., в Нижней Баварии примерно 400. К моменту написания книги частота повторения иглпульсов составляла свыше 20. Причем перед событиями в Чернобыле за счет космического излучения уровни радиации достигали примерно 30 импульсов в минуту. Во всяком случае информация о многократном превышении естественного уровня радиации подтверждалась показаниями этого прибора.

В почве и на растениях, и также на компостированной траве через неделю после этих событий - в Баварии шли дожди - уровни радиации превышали соответствующие значения в воздухе в два-три раза. В настоящее время измеритель излучений регистрирует несколько повышенные уровни радиации. Но кто гарантрфует, что это снова не повторит-

Индинатор излучения

IL Регуля-- I тор

t-Sb

Тактовый генератор

Сброс

Формиро ватель импульсов

Счетчик

Индикаи,ия

ОС - -

Зуммер \у- Триггер -Блок цифровой индикации

Порог предупредительной сигнализации

Рис 7 J3. Структурная схема измерителя ионизирующих излучений

\Аиуш. I

ная точит i

ьсззи или всззес

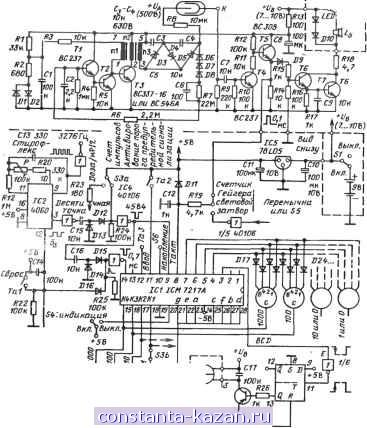

Рис 7.14. Принципиальная схема измерителя ионизирующих излучений. Данные трансформатора:

пJ - 50 витков, п2 -100 витков, пЗ -1600 витков; индикаторы излучения: V-лучи ZP1200; Э- и -у-лучи: ZP140(% 0-, Э- и -у-лучи ZP1401; D3 ~ D5 ~ 1N4007; D6 ~ D8 ~ ZV150; Ш. D2, D9 - D24 - 1N4148; Т6, Т7. - ВС 337 или ВС 338; LED - НД1107Л (общий катод); BCD - кодирующий переключатель для порога предупредительной сигнализации

ся. Вероятность появления такого события полагают один раз в 10 ООО лет. И если оно произойдет, то совершенно безразлично, произошло ли оно на безопасной или на совершенно безопасной АЭС.

Почти все измерители ионизирующих излучений работают с одинаковыми системами счетчиков. Поэтому в них рекомендуется использовать счетчики Гейгера типа ZP 1400, с помощью которых можно измерять Э'И уиэлучения.

Особенностью прибора, структурная схема которого показана на рис. 7.13, является наличие в нем преобразователя постоянного напряжения (9 В преобразуется в высокое напряжение постоянного тока 500 В) для счетчиков. Поскольку эти счетчики потребляют только 0,5 мА, блок батарей напряжением 9 В обеспечивает длительную непрерывную работу схемы устройства. Схема преобразования напряжения 500 В с транзистором Г2 в качестве

m,s~is,5)

10 I

Окно аз слюды

/<7

10- 10-1 ;

излучения, Р/н

Рис 7.1S. Габариты счетчика ионизирующих излучений ZP1400 (а) и зависимость частоты следования импульсов от дозы облучения (б)

регулирующего элемента в цепи обратной связи, усилителем тока на транзисторе Г1, делителем напряжения на резисторах R4, R6, R7 и стабилитронами D6 - D8 (рис 7.14) обеспечивает надежную работу прибора.

Нестабильность высокого напряжения счетчика варьируется в диапазоне от 6 до 10 в, потому что источник этого напряжения почти не нагружается.

Большой ток (до 80 мА) потребляют, конечно, светодиодные индикаторы. При этом, очевидно, можно измерять уже уровни радиации в пределах от 1 до 99 мР/ч. Для уменьшения потребления тока в некоторых случаях находящиеся слева от десятичной точки нули просто не включаются. Кроме того, световую индикацию можно и отключить.

С помои^аЮ кодирующих переключателей устанавливается порог предупредительной сигнализации и кодируется положение десятичной точки. Не следует забывать об активировании схемы предупредительной сигнализации, поскольку уже через несколько секунд после Отключения питания вся информация пропадает.

При подсчете импульсов показания счетчика устанавливаются с помощью кнопки сброса Tal в нулевое положение. Измерение мощности излучения основано на 5-секунд-ном тракте. При этом, конечно, автоматически происходит возврат счетчика в исходное положение. Кнопка Tal отключает также й звуковой сигнал (зуммер). Выбор режима работы прибора (счет импульсов или измерение мощности излучения) осуществляется с помощью переключателя S3.
