<; падением напряжения нити f/н и величиной соотношением

то при (йЬ = R £2 = V2 f/ .

Если пренебречь сопротивлением нити накала в холодном со--стоянии, то прн включении ток будет в 12 раза больше номинального.

Очевидно, что индуктивность Ls можно не создавать в самом

трансформаторе, а включить в цепь накала в виде отдельной катушки.

Кроме цепи анода, постоянное напряжение подаег-izo ся на экранирующие и управляющие сетки ламп.

На экранирующие сетки должно подаваться положительное напряжение. В маломощных пентодах это напряжение имеет величину, близкую к напряжению анода, и в большинстве случаев подается от источника анодного

Рис. 16.6. Схемы питакранирую- питания. У мощных пентодов щих сеток разница в напряжениях на

аноде и экранирующей сетке велика и экономически выгоднее питать сетки от отдельного выпрямителя. Питание сети может производиться через гасящее сопротивление Ri (рис. 16.6а) или через делитель (рис. 16.66).

16.4. ЭЛЕКТРОСНАБЖЕНИЕ ПРИЕМНЫХ РАДИОЦЕНТРОВ И РАДИОВЕЩАТЕЛЬНЫХ УЗЛОВ

Основным источником электрической энергии приемных радиоцентров и радиовещательных узлов является энергетическая система. Так как мощность, потребляемая присхмным радиоцентром, составляет несколько десятков киловатт, то электроснабжение осуществляется от посторонней трансформаторной подстанции с шин 400/230 В.

Электропитание приемников может осуществляться через собственные выпрямительные устройства, устанавливаемые в стойках аппаратуры или от ЭПУ. Резервирование внешнего электроснабжения осуществляется от собственной автоматизированной дизель-генераторной электростанции.

Однако при переходе с источника внешнего электроснабжения ша резервную электростанцию перерыв в электроснабжении состав-

ляет не менее 20-30 с. Для исключения перерывов в электропитании аппаратуры применяются УГП переменным током.

В качестве источника энергии этих УГП применяются кислотные аккумуляторы. Кислотные аккумуляторы эксплуатируются s режиме непрерывного подзаряда.

16.5. ЭЛЕКТРОПИТАНИЕ РАДИОТРАНСЛЯЦИОННЫХ УЗЛОВ

Мощные радиоузлы в городах в большинстве случаев получают электропитание от городской сети переменного тока и лишь ьчогда для бесперебойной работы требуют наличия резервных автоко.м-ных электростанций.

В больших городах к радиоузлам могут быть подведены два питающих фидера от двух различных трансформаторных подстанций.

При крупных радиоузлах оборудуются собственные трансформаторные подстанции.

В сельских местностях в настоящее время применяются транзисторные автоматиэ1трованные радиоузлы. Так, промышленностью разработано транзисторное устройство проводного вещания ТУПВ-0,25Х2 общей выходной мощностью 500 Вт, предназначенное для радиофикации сельских населенных пунктов. Эта аппаратура применяется вместо ламповой (ТУ-100, ТУ-600) на всех радиоузлах с нагрузкой до 1500 радиоточек.

Аппаратура ТУПВ (рис. 16.7) питается от сети переменного TOia напряжением 220 В. Напряжение сети стабилизируется фер-

О

рорезонансным стабилизатором / типа С-0,75, выпрямляется выпрямителем 2, стабилизируется транзисторным стабилизатором 3. Постоянное стабилизированное напряжение - 24 В поступает для

питания аппаратуры. Резервным г- -чплг

, Рис. 16.7. Структурная схема ЭПУ источником является аккумуля- ТУПВ

торная батарея 4, которая работает в буферном режиме и состоит из пяти аккумуляторов типа 5ЖН-60. При отсутствии напряжения сети аппаратура может работать от аккумуляторной батареи в течении двух-трех суток без ухудшения качественных показателей.

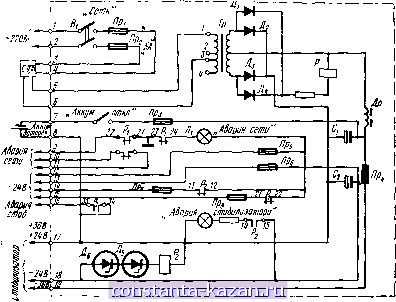

На рис. 16.8 представлена принципиальная электрическая схема блока выпрямителя. Напряжение сети 220 В поступает на клеммы 1, 2, затем через выключатель Вь предохранители Ярь Прг, клеммы 3, 4 поступает на феррорезонансный стабилизатор напряжения типа С-0,75. Феррорезонансный стабилизатор стабилизирует напряжение сети, так как оно может изменяться в значительных пределах (от 160 до 260 В).

Стабилизированное напряжение с выхода феррорезонансного. стабилизатора поступает вновь в блок выпрямителя (клеммы 5,6) на первичную обмотку силового трансформатора Тр. Основной вы-

Рис 16 8. Схема выпрямителя ТУПВ

прямитель блока собран по двухполупериодной схеме со средней точкой (диоды Дг, Дг). Выпрямленное напряжение фильтруется Г-образным LC-фильтром. Резервная аккумуляторная батарея через клеммы 7,8, выключатель Вг и предохранитель Прз подключается к выходу фильтра и работает в режиме непрерывного подзаряда. Включение аккумуляторной батареи на выход фильтра позволяет значительно уменьшить пульсацию выпрямленного напряжения. Из-за разряда и заряда аккумуляторной батареи напряжение на 1выходе фильтра может изменяться в широких пределах (от 27 В при разряде до 43 В при заряде). Для уменьшения влияния изхменений выпрямленного напряжения на работу аппаратуры з Рис 16 9 Схема стабилизатора ТУПВ электропитающую установку введен транзисторный стабилизатор постоянного напряжения. Транзисторный стабилизатор (рис. 16 9) выполнен в виде отдельного блока, который питается от блока выпрямителя

Стабилизатор состоит из регулирующего элемента, в который входят 18 параллельно включенных транзисторов Т^-Тги а также транзисторы Tz, Т$, усилитель постоянного тока Тц источника эталонного напряжения (стабилитроны Ди Дг) и делителя напряже-
