30,0(3006)

Частота^ плавно 0,15

Щбулятор

Яркости-

0,1 Диапазоны paзвepmкu

Рис. 15-36. Схема портативного осциллографа.

-Г

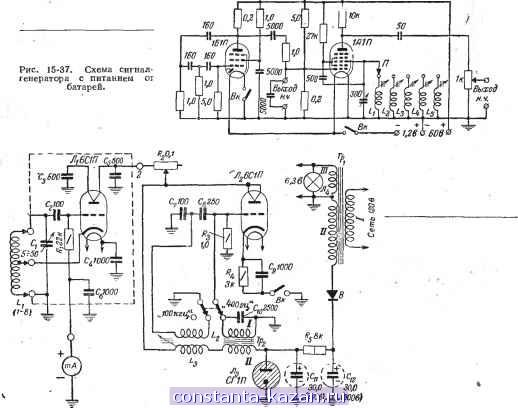

Рис. I5-38. Схема двухлампового индикатора резонанса.

Катушки Z-j.g выполнейы на каркасах из полистирола диаметром 20

Псфтативиый комбинированный прибор Прибор (рис. 15-40) представляет комбинащ1ю генератора, модулированных высокочастотных колебаний, вольтметра постоянного и переменного тока с пределами измерений О-15, О-150, О-600 е и омметра с пределами измерений от 10 ом до 2 Мом. Высокочастотный гетеродин

Bif,

Катушки Li (1-7) наматываются в один слой.

Катушка L] (8) на диапазон частот 65-160 Мгц состоит из петли голого медного провода диаметром 2 мм. Высота петли 50 мм, расстояние между ее сторонами 14 мм, отвод от заземленного конца делается на расстоянии 28 мм.

Катушки La и Z,3 диаметром по 10 жж выполнены с намоткой универсаль . La содержит 150, а Lg - 100 витков провода ПЭШО 0,2.

Трансформатор Tpi собран на сердечнике из пластин Ш-15, толщина пакета 20 мм. Обмотка / состоит из 2 400 битков провода ПЭЛ 0,17, обмотка - из 3 600 витков ПЭЛ 0,08, а обмотка /-из 125 витков ПЭЛ 0,6.

Трансформатор Три имеет сердечник из пластин Ш-12 при толщине пакета 15 мм. Обмотка / состоит из 4 000 витков провода ПЭЛ 0,1, а обмотка - из 2 000 витков ПЭЛ 0,1.

Селеновый выпрямитель В имеет 18 шайб диаметром 15 мм.

Весь прибор удобно выполнить в виде двух блоков - отдельно генератор и отдельно модулятор и выпрямитель Генератор соединяется со вторым блоком кабелем. Миллиамперметр помещается в блоке модулятора и выпрямителя.

На рис. 15-39 приведена схема ГИР на одной лампе

meMZD- г

6.36

-QlMlu

Рнс. 15-39. Схема- однолампового индикатора резонанса.

(двойном триоде типа 6НЗП).Левый по схеме триод служит генератором колебаний высокой частоты, а правый - модулятором, генерирующим по схеме на RC колебания звуковой частоты 1 ООО гц.

Силовой трансформатор Тр и катушки L могут быть взяты примерно такими, как в описанном выше приборе. Более точно данные высокочастотных катушек можно подобрать практически.-

Рнс. 15-40. Схема портативного комбинированного прибора.

может быть также использован в качестве ГИР, а также как источник напряжения фиксированной звуковой частоты для проверки усилителей низкой частоты.

В гетеродине восемь диапазонов. Катушки для них сменные; настройка производится подвижным сердечником из альсифера или карбонильного железа.

Питание прибора можно производить от проверяемого приемника или специального выпрямителя. Для этого необходимо анодное напряжение порядка 100-250 в при токе ие более 5 же и нормальное напряжение накала 6,3 е.

При измерении напряжений и сопротивлений питание лампы не включается.

Микроамперметр fxA взят . типа ВА-46 с чувствительностью 150 мка и с сопротивлением рамки 1 500 ом. Можно вместо него использовать любой прибор с чувствительностью не хуже 0,5 ма, подобрав к нему соответствующие сопротивления.

Катушки L,.8 наматываются на каркасы диаметром 10,5 и длиной 30 мм (сердечники диаметром 9,5 мм). Катушки Lj, La и L3 наматываются внавал (ширина намотки 10 мм), а остальные катушки - однослойные. Li (диапазон 430-750 /сеч) состоит из 550 витков провода ПЭШО 0,1; La (диапазон 750-1 200 кгц) - из 290 битков такого же провода; Lg (диапазон 1,2-1,9 Мгц)-КЗ 174 витков ПЭШО 0,12; L4 (диапазон 1,9-3,5 /Иец)-из ПО витков ПЭШО 0,15; Ls (диапазон 3,5-7 Ме)-из 60 витков ПЭЛ 0,41; Ц (диапазон 7-13 Мгц) - из 30; L, (диапазон 12,5-21 Мгг^ - из 9 и Lg (диапазон 21-31 Мгц)-кз, 6 витков ПЭШО 0,69. Трансформатор Тр собран на сердечнике из пластин Ш-9, набор 10 жж. Обмотка / состоит из 6 ООО, а обмотка -из ЗОООвиткоБпроБода ПЭЛ 0,08. Можно вместо него применить любой междуламповый трансформатор с коэффициентом трансформации от 1:2 до 1:5, подобрав емкость конденсатора С для получения нужной частоты.

Дроссели и Дра содержат по 1 ООО витков провода ПЭЛ 0,08 (диаметр каркасов 6 мм). .

§ 15-14]

Промышленные измерительные приборы

15-14. ПРОМЫШЛЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Ампфвольтомметр АВО-5

Позволяет производить измерения постоянного и переменного напряжения до 6000 в (шкалы О-З; О--12; 0-30; 0-300; 0-600; 0-1 200 и 0-6 ООО е), постоянного и переменного тока до 12 а (семь шкал для постоянного и пять шкал для переменного тока) и сопротивлений до 30 Мом (три шкалы).

При работе в качестве вольтметра постоянного тока прибор обладает внутренним сопротивлением 20 ООО ом иа 1 в шкалы.

Ампервольтомметр ТТ-1

Позволяет производить измерения постоянного и переменного напряжения (шкалы 0-10; 0-50; 0-200 и О-1 ОООе), постоянного тока (шкалы О-0,2; О-1; 0-5; 0-20; 0-100 и 0-500 же) и сопротивлений 1 олг-2 Мом.

При работе в качестве вольтметра постоянного тока прибор обладает внутренним сопротивлением 5 000 ом на 1 в шкалы.

Ампервольтомметр ТТ-2

Позволяет измерять постоянные и переменные (50-5 000 гц) напряжения (шкалы 0-7,5; 0-30; 0-75; 0-150; 0-300 и 0-900 в), постоянный ток (шкалы 0-0,3; 0-30; 0-300 и 0-750 жа) и сопротивления 1 олг - 2 Мом.

В качестве вольтметра постоянного тока прибор обладает внутренним сопротивлением 5 ООО ом -на 1 в шкалы.

Измеритель выхода ИВ-4

Предназначен для измерения переменного напряжения звуковых частот в пределах 0,5-300 в.

Прибор представляет собой вольтметр детекторного типа с переключением на шесть шкал и отличается тем, что независимо от выбранной шкалы его входное сопротивление сохраняется одинаковым и равным 20 ООО ом.

Ламповый вольтметр ВКС-7Б

Предназначен для измерения переменных напряжений с частотой 50 гц-100 Мгц в пределах 0,1-150 в (шкалы 0-1,5; 0-5; О-15; 0-50 и 0-150 е). Градуировка выполнена в действующих значениях напряжения.

Питание вольтметра производится от сети переменного тока. Наличие феррорезонансного стабилизатора позволяет включать прибор в сеть с напряжением 100-240 в без каких бы то ни было переключений.

Ламповый вольтметр ЛВ-9-2

Предназначен для измерения переменных напряжений с частотой 25 гц-200 кгц в пределах от единиц милливольт до 300 в (10 шкал: 0-10; 0-30; 0-100 и 0-300 ме; 0-1; 0-3; 0-10; 0-30; 0-100 и 0-300 в).

Питание от сети переменного тока.

Универсальный ламповый вольтметр ВЛУ-2

Предназначен для измерения постоянных и переменных (с частотой 20 гг}-400 Mat}) напряжений в пределах 0,1-150е. Шкалы: 0-1,5; 0-5; 0-15; 0-50 и 0-150 в.

Питание - от сети переменного тока.

Ламповый милливольтметр типа МВЛ-1

Предназначен для измерения малых переменных напряжений в диапазоне частот 30 гц-10 Мгц. Пределы измерений-от О до 1 ООО мв (шкалы' на 10; 30; 100; 300 и 1 ООО мв). С помощью делителя ДНЕ-10 пределы измерения могут быть расширены до 100 в.

Входное сопротивление прибора не менее I Мом. входная емкость 10 пф..

Питание от сети переменного тока.

Импульсный ламповый вольтметр типа ВЛИ-2

Предназначен для измерения напряжения импульсов длительностью 0,2-100 мксек и амплитудных значений синусоидальных напряжений с частотой до 10 Мгц. Пределы измерений - от О до 300 в (шкалы 0-50 и 0-300 в). Отдельные делители напряжения позволяют расширить пределы измерений до 50 /св(делитель ДНЕ-3-1,5и 15/се, ДНЕ-2 - 15 и 50 /се).

Входное сопротивление вольтметра более 0,5 Мом на частотах до 4 Мгц и более 0,2 Мом на частотах до 10 Мгц. Входная емкость 2 пф.

Питание от сети переменного тока.

Генератор стандартвых сигналов ГСС-6

Позволяет получать на выходе модулированное или немодулированное напряжение высокой частоты 100 /сгг}- 25 Мгц (имеет восемь частотных диапазонов). Частота источника внутренней модуляции равна 400 гц. Предусмотрена возможность модуляции от внешнего источника fc частотой 50-8 000 гг;.

Глубина модуляции регулируется в пределах 0-100%, а выходное напряжение -в пределах 0,1 мкв-\ в.

Питание генератора - от сети переменного тока.

Генератор стандартных сигналов ГСС-7

Является источником высокочастотного напряжения, немодулированного или модулированного по амплитуде синусоидальными колебаниями или прямоугольными импульсами. Диапазон генерируемых колебаний составляет 20-180 Мгц.

Внутренняя модуляция осуществляется синусоидальными колебаниями фиксированных частот 400 и 1 ООО гц и прямоугольными импульсами с частотой следования 1 ООО гц. Внешняя модуляция возможна синусоидальными колебаниями с частотой 100 г^-10 кгц, а также импульсами длительностью 3-100 мксек и с частотой следования 200 etf-10 кгц.

Выходное напряжение от 1 мкв до 0,1 в.

Питание от сети переменного тока.

Генератор стандартных сигналов ГСС-17

Является источником высокочастотного напряжения, модулиро1ванного либо по амплитуде, либо по частоте. Диапазон генерируемых колебаний 16-128 Мгц (четыре частичных диапазона). Предусмотрена возможность внешней модуляции.

Глубина модуляции по амплитуде составляет 10-80%; девиация частоты при частотной модуляции I-75 кгц.

Питание - от сети переменного тока.

Генератор сигналов СГ-1

Служит источником модулированного или немодулированного напряжения высокой и ультравысокой частот 13-330 Мгц (имеет пять частичных диапазонов). Выходное напряжение может регулироваться в пределах 4 мкв-
