Ламповый вольтметр с электронно-лучевым индикатором

До измерения ручку сопротивления R2 (рис. 15-31) ставят в крайнее (верхнее по схеме) положение (смещение с не подается), зажимы I к 3 замыкают накоротко и ручку' сопротивления устанавливают в такое положение, при котором тень на экране лампы 6Е5С имеет вид тонкой линии. Затем зажимы / и 5 размыкаются.

Рис. 15-31. Схема лампового вольтметра . с элект'ронно-лучевьш индикатором.

Измеряемое напряжение подается на вход вольтметра (постоянное - на зажимы 1 к 3, а переменное - на зажимы 2 и 3), и ручку сопротивления R, вращают до получения на экране лампы тонкой теневой линии. Ручка Ri, снабжается шкалой, градуироваииой в вольтах.

Мост с электронно-лучевым индикатором

Предназначен для измерения емкостей 10 пф- 10 мкф, а также для измерения сопротивлений 10 ом-10 Мом (рис. 15-32).

тООпф°-; I- \

Шпф °-

ГОк

WOOM о-с

-0ВОв9>-

Рнс. 15-32. Схема моста с электр.онно-лучевым индикатором.

Равновесие моста получается при таком положении строенного переключателя и ручки переменного сопротивления R, когда теневой сектор лампы 6Е5С имеет наибольшую ширину. Измеряемая величина отсчитывается по шкале сопротивления R, которая градуируется по магазину сопротивлений, включаемому для этого вместо Rx-Начало шкалы должно иметь отметку 0,1, а конец - 10. Показания шкалы умножаются на показатель предела измерений.

Величина сопротивления в катоде лампы подбирается при регулировке прибора такой, чтобы теневой сектор имел в момент равновесия моста угол около 30°.

Прибор для измерения индуктивностей и емкостей

Прибор позволяет измерять индуктивности до 3 мгн и емкости до 0,1 мкф (рис. 15-33).

Колебания с частотой 1 500-6 ООО кгц, генерируемые триодной частью лампы 6Г7 (или 6Г2), подаются на кон-

тур, в который входит измеряемая емкость С нли индуктивность L. Резонанс отмечается по уменьшению затененного сектора лампы 6Е5С.

Шкала конденсатора переменной емкости С (20-700 пф) град5ируется непосредственно в значениях L и С по эталонам, включаемым для этой цели вместо Lx и Сх.

Рис. 15-33, Схема прибора для измерения индуктивностей и емкостей.

Измерение емкостей производится при положениях 1 (до 1 ООО пф), 2 (до 10 ООО пф) и 3 (до 0,1 мкф) переключателя пределов измерений, а измерение индуктивностей - при положениях 4 (10 мкгн - Ъ мгн), 5 (1-300 мкгн) и 6 (менее 1 мкгн).

Катушки прибора намотаны проводом ПЭШО 0,15 (обмотка универсаль ): Li - 80, La - 150, Lg - 230, Li - ПО, Ls - ПО и Le -30 витков на каркасах диаметром 12 мм.

Авометр на транзисторах

Прибор (рис. 15-34) позволяет измерять постоянные и переменные напряжения низкой частоты до 1 ООО в при высоком входном сопротивлении (100 ком/в), постоянный и переменный ток до 1 а и сопротивления до 10 Мом.

По схеме прибор представляет мост, плечами которого служат сопротивления i? и R и участки коллектор - эмиттер транзисторов и Га. При всех видах измерений происходит изменение сопротивления транзисторов и баланс моста нарушается. Получающееся на выходе напряжение измеряется микроамперметром чувствительностью 200-300 мка.

Батареи питания состоят из гальванических элементов типа ФБС-0,25 (£3 - 4 элемента, соединенные последовательно; £г - один элемент; £j -два элемента, соеди- - ненные параллельно).

Сопротивления Ri-Ris, а также и Rg подбираются с точностью ±1%. Конденсатор Са должен быть рассчитан на рабочее напряжение не менее 1 ООО в. Транзисторы должны быть подобраны по возможности с близкими параметрами.

Балансировка моста производится путем уравнивания токов коллекторов обоих транзисторов с помощью переменного сопротивления Rig. Чувствительность моста устанавливается при помощи сопротивления Ri, величина которого подбирается так, чтобы при подаче на вход постоянного напряжения 100 е стрелка гальванометра установилась на нужном делении шкалы.

Калибровка прибора при измерении переменных напряжений производится переменным сопротивлением R, а установка нуля омметра - сопротивлением R.

Универсальный измерительный прибор

Прибор (рис. 15-35) позволяет измерять: 1. Постоянные напряжения до 3 ООО в (шкалы на 3, 10, 30, 100, 300, 1 ООО, 3 ООО е); при этом входное сопротивление

и

20,0+--+20.0

о о о о

о о

1, (Г

гЛзоо

R,0,1

R2S,0

o-fZZb

o-CZ>

1,56

o--t>n-

о

о о о о

39к

L.--4- Л),

г,7и

г,7/<

Б,6в

о

-cxb-q

о

\R 15

Рис. IS-34. Схема авометра на транзисторах.

О-ю v=

о Й о In

о 5 о 25 о 77

ото

ORxW ОРхЮО oRxlOOO

oRmoo

xmiohf oiDOoeioio osoooeioii

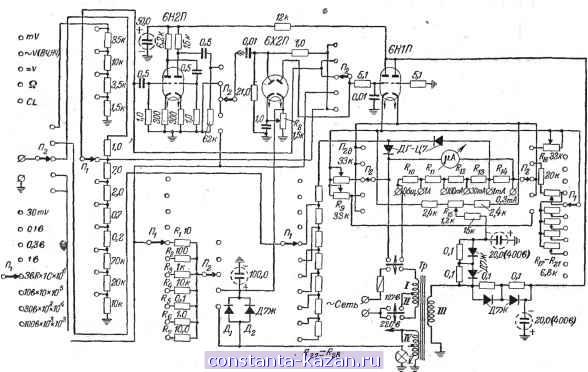

Рис. 15-35. Схема универсального измерительного прибора.

равно 11 Мом. С выносным добавочным сопротивлением 90 Мом можно измерять напряжения до 30 ке.

2. Переменные напряжения низкой частоты до 3 ООО е (диапазоны измерения те же,- что и для постоянных напряжений).

3. Малые напряжения звуковой частоты до 20 кгц (шкалы на 30, 100, 300 и 1 ООО мв).

4. Переменные напряжения высокой частоты до 70 Мгц (шкалы на 3, 10, 30, 100 и 300 е).

5. Сопротивления от 1 ом ro 100 Мом.

6. Индуктивности от ПО мгн до 100 гн.

7. Емкости от 100 пф до 1 ООО мкф.

8. Постоянные токи до 1 а (шкалы на 0,3; 1; 30; 100 и 1 ООО ма).

Питание прибора производится от сети переменного тока на 127-220 е.

При измерении постоянных токов и напряжений низкой частоты работает только стрелочный прибор и питание от электросети выключается. Для всех остальных измерений используется ламповый вольтметр на лампе 6Н1П, выполненный по мостовой схеме. Мост балансируется переменным сопротивлением Rs (с его помощью стрелка микроамперметра устанавливается на нуль).

Правый по схеме диод лампы 6Х2П служит ограничителем и предохраняет вход лампового вольтметра от напряжений, превышающих 3 е. Левый диод используется при работе прибора в качестве милливольтметра и при измерении высокочастотных напряжений. В последнем случае измеряемое напряжение подается на диод с помощью выносного щупа. Потенциометр Rg служит для компенсации начальных токов диодов.

При измерении сопротивлений сначала устанавливается нуль моста при замкнутом накоротко входе, а затем при разомкнутом входе с помощью сопротивления R стрелку микроамперметра устанавливают на максимальное отклонение. После этого включается сопротивление Rx и на нем измеряется напряжение, характеризующее величину этого сопротивления. Точность измерения зависит от точности подбора эталонных сопротивлений Ri-i?,. Питание цепи омметра производится с помощью диодов Д1 и Да-

При измерении индуктивностей и емкостей используется тот же принцип, но на вход подается переменное напряжение (3 е, 50 гц) и нуль моста устанавливается сопротивлением Rjg.

Сопротивления Rio-Ru и Riz-Rzg рассчитывают по формулам, приведенным на стр. 300 и 301 в зависимости от данных примененного микроамперметра, чувствительность которого желательно иметь порядка 150-500 мка.

Для регулировки чувствительности мостовой схемы служит сопротивление Rig, с помощью которого стрелка микроамперметра устанавливается на максимум при подаче на вход вольтметра постоянного напряжения 3 е. Величина сопротивления Rn-Rzi подбирается для соответствующих шкал переменного напряжения.

Данные силового трансформатора Тр: обмотка / - 1 200 витков ПЭЛ 0,23; обмотка II-I ООО витков ПЭЛ 0,17; обмотка / -2 ООО витков ПЭЛ 0,1; обмотка IV - 72 витка ПЭЛ 0,8; обмотка V - 42 витка ПЭЛ 0,8. Сердечник Собран из пластин Ш-16, набор 32 мм. Сетевую обмотку необходимо изолировать четырьмя-пятью слоями лакоткани от других обмоток.

Портативный осциллограф

Осциллограф позволяет наблюдать фор'му периодических колебаний в диапазоне частот 10 гц - 0,5 Мгц, а также корвткие электрические импульсы и непериодические сигналы. Для этого он имеет как обычную, так и ждущую развертку.. Кроме того, прибор позволяет сравнивать фазы и частоты двух сигналов путем модуляции

яркости луча напряжением, подаваемым на катод трубки. Прибор может быть использован при исследовании усилителей, радиоприемников и телевизоров.

Схема осциллографа (рис. 15-36) содержит усилитель канала вертикального отклонения на лампах JJi, Л2 и Л^, генератор развертки на лампе Л4, усилитель канала горизонтальной развертки на лампе Л^ и электронно-лучевую трубку типа 5Л038. Генератор развертки синхронизируется либо внешним, либо непосредственно исследуемым напряжением.

Лампа Л4 может быть переведена и в режим ждущей развертки. Запускающие импульсы подаются в этом случае на гнездо (положительные) или (отрицательные).

Выпрямитель анодного питания работает на четырех полупроводниковых диодах типа ДГ-Ц27, а высоковольтный выпрямитель - на селеновом столбике типа АВС-7-ЗА.

Данные силового трансформатора Тр: обмотка /о - 1 500 витков, 16 - 1 ООО витков ПЭВ 0,23; обмотка - 6 ООО витков ПЭВ 0,09; обмотка / - 3,700 витков ПЭВ 0,12; обмотка IV - Ы витков ПЭВ 0,51; обмотка V~ 87 витков ПЭВ 0,51. Сердечник собран из пластин Ш-16, набор 20 мм.

Сигнал-генератор с питанием от батарей

Сигнал-генераторы позволяют получить на выходе напряжение (модулированное или иемодулированное) высокой частоты. От генераторов стандартных сигналов (ГСС) они отличаются тем, что выходное напряжение и глубина модуляции их ие могут быть точно измерены.

Схема генератора приведена на рис. 15-37.

Диапазон частот 100 кгц - 16 Мгц разбит на пять поддиапазонов: 100-250 кгц; 250-700 ке; 700-2000 кгц; 2-5,5 Мгц и 5,5-16 Мгц.

Выходное напряжение - до 0,3 в.

Лампа 1Б1П - звуковой генератор иа и С с фиксированной частотой около 400 гц - служит модулятором. Лампа 1А1П - генератор высокой частоты по транзи-тронной схеме.

Катушки намотаны на каркасах диаметром 10 мм. Li, Li, Ls и L4 многослойные с намоткой универсаль (можно заменить намоткой внавал), а is - однослойная; Lj -состоит из 850 витков провода ПЭШО 0,12, L -275 витков ПЭШО 0,2, Lg-112 витков ЛЭШО 10 X 0,07, L4 - 42 витка ЛЭШО 10x0,07 и L5 - 11 витков ПЭШО 0,5.

Гетеродинный индикатор резонанса (ГИР)

Прибор представляет собой генератор высокочастотных модулированных колебаний, в сеточную цепь лампы которого включен миллиамперметр (рис.15-38). Если связать индуктивно контур гетеродина с другим, проверяемым контуром, то при настройке контуров в резонанс миллиамперметр покажет минимум тока. Прибор может быть использован для самых различных измерений в радиолюбительской практике.

Лампа Л1 является генератором высокой частоты, Лг - модулятором к Лз~ стабилизатором напряжения. Стрелочные миллиамперметры тА имеют предел измерений О-1 ма.

Восемь сменных катушек Lj позволяют получать высокочастотные колебания в диапазоне 1,1-160 Мгц. Модуляция осуществляется с частотой 400 гц или 100 кгц.

Переменное сопротивление R2 служит для подбора наивыгоднейшего режима работы генератора на каждом диапазоне.
