по накалу от специальных обмоток на строчном трансформаторе (1-3 витка).

. Используются следующие варианты подключения отклоняющих катушек к трансформатору: 1) обе катушки соединяются последовательно и подключаются к соответствующим отводам трансформатора крайними концами; 2) катушки сседнияются так же, но подключаются к трем отводам трансформатора (кроме крайних концов, еще

= 3,5

для кадровых катушек AW = 3,5

где d -

H - l~

диаметр горловины трубки; толщина строчных катушек; размер растра соответственно по горизонтали и вертикали;

размер катушек вдоль горловины трубки; расстояние от центра катушек до экрана трубки;

напряжение на ускоряющем аноде трубки.

Рас. 17-36. Схема умножения высокого напряжения.

й средней точкой); 3) катушки соединяются параллельно и подключаются к двум отводам трансформатора. Первый способ имеет недостаток, связанный с тем, что в отклоняющей системе появляется межсекционный колебательный процесс, вызывающий появление вертикальных полос на экране телевизора.

Выходной каскад строчной развертки (особенно выходной трансформатор) и отклоняющая система являются источником помех, мешающих радиоприему в диапазоне длинных и средних воли, поэтому они экранируются с ПОМОПН.Ю металлических кожухов. При отсутствии возможности экранирования отклоняющих систем применяется симметричное их включение.

Линейность строчной развертки (пра- . пильная форма пилообразного тока) обеспечивается при высокой добротности строчного трансформатора и отклоняющих катушек. Для обеспечения высокой добротности в отклоняющих системах, так же как й в строчных трансформаторах, используется ферритовый магнитопровод. Без применения специальной линеаризации нелинейность строчной развертки достигает 12-18%. Это выражается в растянутости левого края изображения.

Наиболее эффективным способом линеаризации является включение последовательно с отклоняющими катушками катушки с нелинейной индуктивностью. Такая катушка наматывается на тонком (сечением 3-5 мм) ферритовом сердечнике, располагаемом рядом с постоянным магнитом. Действие такой катушки основано на том что ее индуктивность меняется в зависимости от направления тока. Это происходит потому, что при одном направлении тока сердечник намагничивается суммарным магнитным иотоком от постоянного магнита и от тока, протекающего через катушку, а при другом направлении тока эти магнитные потоки взаимно компенсируются.

Расчет отклоняющей системы

Необходимые для отклонения луча ампервитки отклоняющих катушек могут быть определены из следующих -выражений: для строчных катушек

Система синхронизации

Для синхронизации задающих генераторов кадровой и строчной разверток строчные и кадровые синхроимпульсы, включенные в состав полного телевизионного сигнала, прежде всего должны быть отделены от сигнала изображения и друг от друга. Для этой цели применяется каскад на триоде или пентоде, работающий в режиме ограничения. На рис. 17-37, а показана схема отделителя (селектора) синхроимпульсов, а рис. 17-37, б поясняет его действие.

Напряжение синхросигнала, получающееся на аноде лампы селектора, необходимо разделить на сигналы строчной и кадровой синхронизации. Благодаря большой разнице частот и длительностей импульсов это осуществляется при помощи несложных цепей: сигнал для кадровой синхронизации проходит через интегрирующую цепь R1C1R2C2, а сигнал строчной синхронизации дифференцируется цепью CsRs. На выходе этих цепей выделяются строчные и кадровые синхроимпульсы.

Синхроимпульсы строк

Синхроимпульс Сигнал изображения

Рис. 17-37. Амплитудный селектор.

Кадровая синхронизация обычно осуществляется введением кадрового синхросигнала в цепь сетки лампы задающего генератора. В зависимости от полярности синхронизирующий сигнал подается на сетку лампы блокинг-генератора (при положительной полярности) или на ее анод (при отрицательной полярности).

Осуществление строчной синхронизации возможно двумя способами: 1) подачей синхросигнала в цепь сетки лампы задающего генератора (импульсная или безынерционная синхронизация); 2) подачей на сетку лампы задающего генератора управляющего напряжения, вырабатываемого специальной схемой сравнения (инерционная синхронизация или автоподстройка). Импульсная синхронизация применялась в старых моделях телевизоров, имею-

§ 17-9]

Узлы телевизионного приемника

щих малую чувствительность (в настоящее время вытеснена инерционной).

Основным недостатком импульсной синхронизации является то, что различные дефекты синхросигнала (например, накладывающееся на него напряжение помех

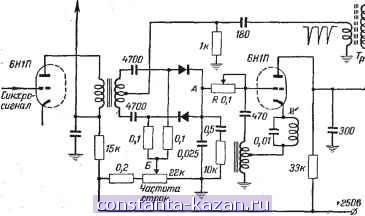

Рис. 17-38. Схема АПЧ строчной развертки.

или собственных шумов приемника) приводят к тому, что строки изображения оказываются несколько сдвинутыми по отношению друг к другу. Инерционная синхронизация свободна от этого недостатка и поэтому позволяет реализо-

вать высокую чувствительность современных телевизоров даже в тех случаях, когда отношение (гнал/шум составляет менее 20 дб.

Для автоматической подстройки частоты (АПЧ) строчной развертки применяются схемы сравнения. Последние обычно выполняются в виде варианта схемы балансного детектора, на который подаются два сравниваемых сигнала синхросигнал и импульсный сигнал, снимаемый с обмотки выходного строчного трансформатора Тр. При совпадении фаз этих сигналов напряжение на выходе детектора равно нулю. При расхождении фаз на выходе детектора появляется напряжение того или иного знака. Типовая схема АПЧ строчной развертки показана на рис. 17-38. Регулирующее напряжение подается на сетку лампы задающего генератора и воздействует на его частоту. Сопротивление R служит для установки нулевого потенциала между точками А к Б при номинальной частоте.

Основные узлы строчной и кадровой разверток для кинескопов с углом отклонения луча 70° в настоящее время являются унифицированными и применяются во всех телевизорах, выпускаемых промышленностью. Основные данные этих узлов, приведены в табл. 17-5.

Унифицированные узлы развертки для телевизоров с кинескопами, имеющими угол отклонения луча 110°,

К выходной лампе

Данные основных узлов блока разверткв

Таблица 17-5

в настоящее время находятся в стадии разработки. Основной особенностью узлов развертки таких кинескопов является особая форма отклоняющих катушек, далеко заходящих иа конусную часть кинескопа.

Расчет амплитудного селектора

В селекторе на усилительной лампе с автоматическим смещением за счет токов сетки (рис.17-37,а) рассчитывается

лельно контуру гетеродина и управляемым напряжением от частотного дискриминатора, настроенного на промежуточную частоту изображения (рис. 17-39).

На рис. 17-40 приведена схема автоматической регулировки контрастности. Фотосопротивление ФС монтируется так, чтобы оно хорошо засвечивалось внешним светом, но чтобы при этом свет от кинескопа на него не попадал. Наиболее подходящим для этой схемы является фотосопротивление типа ФС-КО.

0+WOe

Катушка контура гетеродина

Ручная ]-I подстройка

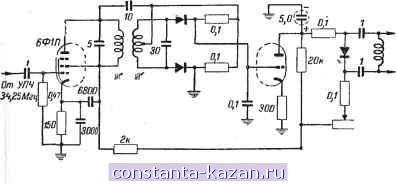

Рис. 17-39. Схема АПЧ гетеродина.

постоянная времени Rfi. Величина определяется выражением

/?8 = 40 (/? + /?/),

где R - суммарное сопротивление, включающее в себя сопротивление R и выходное сопротивление каскада, с которого подается телевизионный сигнал на амплитудный селектор; Ri - сопротивление участка сетка - катод лампы селектора при наличии сеточного тока.

Расчет цепей, разделяющих строчные и кадровые синхронизирующие импульсы

Для выделения строчных синхроимпульсов используется дифференцирующая цепь {Rfi на - рис. 37, а). Элементы дифференцирующей цепи могут быть определены из выражения

/?зСз= 0,017 Гс,

где Тс - длительность периода строчной развертки.

Для выделения кадровых синхроимпульсов используется многозвенный фильтр из интегрирующих цепочек (рис. 37, й). Элементы фильтра могут быть рассчитаны исходя из следующих .выражений:

Ci/?i = 0,25Гс; С2/?2 = 0,33C,/?i; CJi = 0,17Ci/?i.

17-10. НОВЫЕ НАПРАВЛЕНИЯ В РАЗРАБОТКЕ ТЕЛЕВИЗИОННЫХ СХЕМ

Дальнейшее совершенствование современных телевизоров с черно-белым изображением направлено в сторону повышения стабильности параметров и применения автоматически действующих регулировок. Широкое распространение получают схемы автоподстройки частоты гетеродина, стабилизации вертикального и горизонтального размеров изображения, автоматической регулировки контрастности и яркости в зависимости от освещенности помещения и ряд других схем, повышающих удобства пользования телевизорами.

Наиболее распространенной схемой АПЧ гетеродина ивляется схема с реактивным диодом, включаемым парал-

Автоматическая стабилизация горизонтального размера изображения и высокого напряжения с помощью нелинейного сопротивления (так называемого варистора) приведена на схеме рис. 17-41. На варисторе, являющемся нелинейным элементом, происходит выпрямление импульсного напряжения, снимаемого с обмотки выходного строчного трансформатора. Выпрямленное напряжение.в отрицательной полярности подается на сетку выходной лампы.

+ 160Ь

-0+2506

Импульсы

строчной

частоты

сигнал \ 20к к-, ФС1

51 4= X -

Рис. 17-40. Схема автоматической регулировки контрастности.

На подобном же принципе основано действие схемы на рис. 17-42, предназначенной для стабилизации размера по вертикали. Здесь с помощью двух нелинейных сопротивлений регулируется напряжение анодного питания блокинг-генератора кадровой частоты.

На рис. 17-43 показана другая схема стабилизации вертикального размера. В этой схеме применяется отрицательная обратная связь по току. Напряжение обратной связи снимается с небольшого (2-3 ом) сопротивления, включаемого последовательно с отклоняющими катушками, и усиливается дополнительной лампой.

В связи с наличием в городах большого количества источников импульсных радиопомех большое распространение получили, помехоустойчивые схемы синхронизации.
