§ 17-10]

Новые направления в разработке телевизионных схем

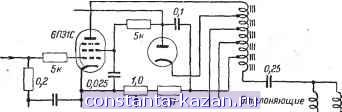

Рис. 17-41. Схема стабили-задии размера по горизонтали.

8506 0-

0,1 -Ф

Варистор

1500

изменение

размера

Отклоняющие натушни

1

о,гб 0,1

БТК

i от

0,06

0,Д Н05

=Ь0,1

Варисторы

г,о

\Щ

-tSDOb

22к

Рис. 17-42. Схема стабилизации размера по вертикали с помощью нелинейных сопротивлений.

Рис. 17-43. Схема стабилизации размера по вертикали с помощью отрицательной обратной связи по току.

0,25 ±i

o,o5djz о,гг

Ш4/7Г-

0,82

i,o\

woo ге

C,7 Z2k

БИ2П

Щ

£54-7

0,47

0,22

К их числу прежде всего относится помехоустойчивый селектор. В обычных схемах при прохождении помехи, превышающей по амплитуде полезный сигнал, происходит заряд разделительного конденсатора в сеточной цепи лампы селектора и после прекращения действия помехи лампа в течение некоторого времени остается запертой. При этом происходит нарушение синхронизации. В связи с этим получили распространение схемы, устраняющие после-

6П15П

т

1000

С

0,05

i +ге0б

Бит Л

0,51

15к

Рис. 17-44. Схема помехоустойчивого амплитудного селектора.

действие помехи. На рис. 17-44 приведена схема такого селектора на гептоде. При прохождении сильной помехи гептод запирается по первой сетке, поэтому сеточный ток

третьей сетки в этот момент отсутствует и заряда

разделительного конденсатора С до уровня помехи не происходит. По окончании помехи схема работает нормально.

17-11. ПРОЕКЦИОННЫЕ ТЕЛЕВИЗОРЫ

Для получения больших размеров изображения, необходимых для телевизионных уста-вовок коллективного пользования, применяются

оптические системы, проектирующие изображение, получаемое на экране кинескопа, на большой экран.

Для получения удовлетворительной яркости изображения на большом экране необходимо применение светосильной оптики и кинескопов с очень ярким свечением. С этой же целью используются зрительные экраны направленного действия, обладающие коэффициентом яркости около 5-8.

В качестве объектива, обладающего большой светосилой, преимущественное распространение получил зеркально-линзовый объектив. На рис. 17-45 показана схема оптической системы этого вида, применяемая для кинескопов типа 6ЛК1Б. Такая система имеет фокусное расстояние 10 см и относительное отверстие 1 : 0,9; она обеспечивает получение изображения размером 0,9 X X \,2 м с яркостью, достаточной для пользования телевизором в затемненном помещении.

Специфическими элементами проекционного телевизора, кроме оптической системы, являются стабилизированный источник высокого напряжения (25 кв), обладающий низким внутренним сопротивлением, схема питания катушки магнитной фокусировки луча, которая требует высокого постоянства тока, а также схема защиты кинескопа от прожога экрана при прекращении развертки.

17-12. ПРИМЕР ПОСТРОЕНИЯ СХЕМЫ ТЕЛЕВИЗИОННОГО ПРИЕМНИКА

В качестве примера рассмотрим функциональную схему телевизора Рубин-102 (рис. 17-46).

Рис. 17-45. Схема зеркально-линзового объектива.

/ - фокусирующая катушка; 2 - отклоняющая система;5 -светящаяся точка на экране приемней трубки; 4 - плоское зеркалб; 5 - .сферическое зеркало; 6 - корректирующая линза; 7 - экран.

17 18

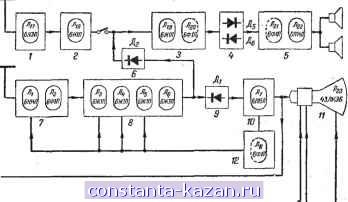

Рис. 17-46. Функциональная схема телевизора Рубин-102 .

/ - УКВ ЧМ блок; 2 - преобразователь; 3 - УПЧ звука; 4 - частотный детектор; 5 - УНЧ; 6 - демодулятор; 7-блок ПТК: 8 -УПЧ видеоканала; 9 - видеодетектор; 10 - видеоусилитель; - кинескоп; 12 - АРУ;. 13 - амплитудный селектор; 14 - фазовый детектор; 15 - генератор строчной развертки; 16 - выходной KacKaf строчной развертки; 17 - генератор кадровой развертки; 18 - выходной каскад кадровой развертки; 19 - демпфер; 20 - высоковольтный выпрямитель.

§ 17-13]

Помехи приему телевизионных сигналов и борьба с ними

Входной частью приемного устройства является унифицированный обособленный блок ПТК (переключатель телевизионных каналов), в состав которого входят усилитель высокой частоты (двойной триод Л^), односеточный преобразователь (триодная часть Л2) и гетеродин (пентод-ная часть. Лг). В блоке ПТК осуществляется усиление сигналов, поступающих от антенны, и преобразование их в сигналы промежуточной частоты. В блоке имеется переключатель каналов барабанного типа. С выхода блока сигналы поступают на вход четырехкаскадного усилителя промежуточной частоты (пентоды Л^ - Л^.

В усилителе промежуточной частоты (УПЧ) используется Т-образный фильтр и три одиночных контура. Средняя промежуточная частота сигналов изображения составляет 34,25 Мгц. Усилитель обеспечивает полосу пропускания, равную 5,25 Мгц при ослаблении сигналов промежуточной частоты звукового канала на 35 дб, чем обеспечивается хорошее подавление модуляции звука в канале сигналов изображения и вместе с тем достаточное напряжение сигналов промежуточной частоты звукового сопровождения на входе УПЧ звукового канала. Полоса пропускания УПЧ регулируется в области высоких частот.- За счет этого осуществляется коррекция четкости изображения.

Сигналы промежуточной частоты изображения поступают на видеодетектор (полупроводниковый диод Д^. С нагрузки видеодетектора сигнал изображения подается на видеоусилитель (пентод Л,). Фазочастотная характеристика корректируется с помощью дросселей. Регулировка контрастности изображения (регулировка усиления приемника) осуществляется за счет изменения величины отрицательной обратной связи в видеоусилителе с помощью потенциометра, включенного в цепь катода лампы. Такая регулировка обеспечивает нужный диапазон изменения усиления (в 5-6 раз) без заметного искажения частотной характеристики видеоусилителя.

Выходные сигналы видеоусилителя прикладываются между управляющим электродом и катодом электроннолучевой трубки Л23. Яркость свечения трубки регулируется потенциометром (с него постоянное напряжение подается на управляющий электрод трубки).

В канале изображения применена ключевая схема АРУ с задержкой, в которой используется пиковый детектор (триодная часть Л^. Управляющее напряжение с него подается на первые три каскада УПЧ (пентоды Л^ - Л^ и в блок ПТК (двойной триод Л-. Величина управляющего напряжения определяется уровнем строчных синхронизирующих импульсов. Постоянная времени пикового детектора, определяемая величиной элементов фильтрующей цепи, выбрана достаточно большой (2,5 сек), за счет чего существенно уменьшаются искажения формы полукадровых гасящдх импульсов в каскадах УПЧ. Система АРУ заперта начальным отрицательным напряжением. Она вступает в действие, когда напряжение сигнала на входе приемника достигает 100 мкв.

Напряжение разностной частоты 6,5 Мгц с демодулятора (полупроводниковый диод Д2) подается на вход усилителя промежуточной частоты канала звука. Сигналы частоты 6,5 Мгц усиливаются двумя каскадами усиления (пентод и пентодная часть Л^ и детектируются (полупроводниковые диоды Д5 и Дб)- Выделенные сигналы звукового сопровождения поступают на усилитель низкой частоты (триодная часть Л21 и лучевой тетрод Л2 2).

На триодной части лампы Л^ собран гетеродин, генерирующий напряжение частоты 39 Мгц, которое заменяет несущую изображения при приеме сигналов ЧМ радиостан--иий.. При приеме телевизионных программ этот гетеродин выключается.

В схему кадровой развертки входит блокинг-генера-тор (триод лампы Л^ и выходной каскад развертки (пентод Л^) с трансформаторным выходом. Для обеспечения

хорошей линейности развертки по кадрам в схеме выходного каскада применяется регулируемая отрицательная обратная связь. При изменении размера растра повертикали одновременно изменяется и величина напряжения смещения на сетке выходной лампы кадровой развертки, что обеспечивает сохранение линейности развертки при изменении размера растра. В блоке кадровой развертки вырабатываются отрицательные импульсы, которьк подаются на управляющий электрод трубки. За счет этог© осуществляется независимое от принятого сигнала гашение луча в трубке при обратном ходе развертки по кадрам.

Схема строчной развертки включает в себя блокинг-генератор (триод лампы Лц), выходной каскад с автотрансформаторным выходом (лучевой тетрод Л,2) и демпфирующий диод Л13. В схеме используется выходной унифицированный автотрансформатор типа ТВС-Б с ферритовым сердечником. В выходном каскаде строчной развертки вырабатываются высокое напряжение для питания кинескопа (около 14 кв) и напряжение 600 в, испрдьзуемое для фокусировки луча кинескопа.

Синхронизирующие импульсы выделяются из состава полного телевизионного сигнала с помощью амплитудного селектора (пентодная часть лампы Л^ и триод лампы Л]). Разделение кадровых и строчных синхроимпульсов производится с помоццаю интегрирующих и дифференцирующих цепочек. Кадровые синхроимпульсы выделяются с помощью интегрирующего фильтра, а строчные - с помощью дифференцирующей цепочки. В телеви.зоре Рубин-102 применена инерционная система синхронизации строчной развертки, которая обеспечивает высокую помехоустойчивость синхронизации и тем самьш позволяет увеличить чувствительность телевизора.

Схема автоматической подстройки частоты строк включает в себя фазовый детектор (полупроводниковые диоды Д^ и Д4) и усилитель постоянного тока (триод лампы Л21). На фазовый детектор подаются пилообразные импульсы строчной частоты с генератора развертКи и строчные синхроимпульсы с дифференцирующей цепочки. Прн совпадении фаз синхронизирующих и пилообразных импульсов результирующее напряжение на сопротивлениях нагрузки фазового детектора будет равно нулю. В случае же сдвига фаз между указанными импульсами появится напряжение рассогласования, которое будет характеризовать как величину, так и знак ухода частоты строчной развертки от частоты следования синхроимпульсов. Напряжение рассогласования усиливается усилителем постоянного тока, подается в сеточную цепь запускающего блокинг-генератора строк и корректирует его частоту. В цепн сетки усилителя постоянного тока применены фильтры с большой постоянной времени, за счет чего при кратковременном воздействии импульсных помех синхронизация не нарушается.

17-13. ПОМЕХИ ПРИЕМУ ТЕЛЕВИЗИОННЫХ СИГНАЛОВ И БОРЬБА С НИМИ

Прием телевизионных передач часто сопровождается помехами, которые могут существенно исказить изображение. . - .. . ;

Источниками помех обычно являются радиопередатчики, гетеродины приемников, медицинская высокочастотная аппаратура, системы зажигания поршневых двигателей, коллекторные электродвигатели и генераторы.

Кроме того, телевизионные изображения могут искажаться за счет достаточно интенсивных, отраженных от различных металлических строений (зданий, строительнь1Х кранов ит. д.) сигналов телецентра. Отраженные сигналы поступают на вход телевизионного приемника с некоторьм Запаздыванием отноаггельно прямых сигналов. За счет этого на экране кинескопа образуется второе изображение.
