Рис. 17-S5. Иллюстрация возможности получения информации о величине двух сигналов (R - Y и В - Y) посредством передачи величины и углового положения результирующего вектора.

менных вспышек , расположенных на задней площадке каждого строчного гасящего импульса (рис. 17-56). Эта вспышка используется как опорный сигнал для -синхронизации и фазирования местного источника восстановленной поднесу щей.

Схема приемника цветного телевидения, кроме элементов, общих с обычными черно-белыми телевизорами, должна иметь следующие специфические блоки:

1) блок цветовой синхронизации, в котором вырабатываются синхронизирующие сигналы поднесущей частоты;

в цепь яркостного усилителя включается линия задержки, которая обычно представляет собой отрезок специального кабеля с высоким волновььм сопротивлением. Кабель должен иметь согласующие сопротивления на обоих концах. Необходимое время задержки составляет около 0,5 мксек. Наиболее подходящим кабелем для линии задержки является кабель PK3-I6-01, имеющий волновое сопротивление 1 600 ом. Отрезок кабеля на время задержки 0,5 мксек составляет около 250 мм (подбирается опытным путем).

На рис. 17-58 показана блок-схема цветовых цепей приемника цветного телевидения, а на рис. 17-59 приведены требуемые частотные характеристики всех основных цепей.

При цветовых сигналах вида R-Y, В-Y и G-Y наибольшее распространение получила схема, в которой эти сигналы подаются на управляющие электроды электронных прожекторов кинескопов, а яркостный сигнал - на их катоды. При этом сложение разностных сигналов с яркостным сигналом происходит как бы в самом кинескопе, -ia пересчетной схемы для выделения отдельных сигналов iR, G и В не требуется.

Несмотря на относительную сложность перечисленных схемных блоков приемника, главная проблема цветного телевидения заключается в конструировании оконечного устройства, на экране которого формируется цветное

Строчный синхроимпульс

и

Вспышка S периодов

частоты 4гзе87,5гщ

ПТК

- ВиВеотракт

.Гасящий импульс

Тракт зЁука

Рис. 17-56. Сигнал вспышки цветовой поднесущей.

2) блок вьщеления сигналов цветности с полосовым усилителем, демодуляторами, пересчетной схемой и цветными видеоусилителями;

3) блок сходимости (для проекционных систем - блок совмещения), в котором формируются сигналы, корректирующие геометрическую форму одноцветных изображений и обеспечивающие их совмещение на экране;

4) выходное устройство для получения цветного изображения.

В качестве выходного устройства применяется специальный трехлучевой кинескоп с теневой маской или же проекционная система с тремя кинескопами.

На рис. 17-57 показана блок-схема приемника цветного телевидения.

Обычные телевизионные блоки, используемы? в приемниках цветного телевидения, также должны удовлетворять некоторым специфическим требованиям. Так, основной радиоканал телевизора (ПТК, УПЧ) должен иметь полосу пропускания не менее 5,85 Мгц при неравномерности не более 10%. Подавление несущей частоты звука в канале изображения должно быть не менее 46-50 дб. Частотная характеристика яркостного видеоусилителя должна иметь узкий вырез на поднесущей частоте.

Вследствие того, что сигнал цветовой информации проходит через более узкополосные цепи, чем яркостный сигнал, -происходит сдвиг этих сигналов по времени. Для того чтобы осуществить временное совмещение сигналов,

Линия задеткт

Блок разверток и синхронизации

Рис. 17-S7. Блок-схема цветного телевизора.

изображение. В качестве такого оконечного устройства наибольшее распространение получил трехлучевой кинескоп. На рис. 17-60 схематически показано устройство такого кинескопа, а на рис. 17-61 поясняется его работа.

Экран кинескопа имеет мозаичную структуру светящегося слоя (люминофора). Последний состоит из нанесенных в строгом порядке точек из трех различных по своему составу веществ, одно из которых под воздействием электронной бомбардировки светится красным, другое синим и третье зеленым цветами. Между экраном и электронными прожекторами находится металлическая пластина (маска) с отверстиями, число которых втрое меньше. Чем число светящихся точек иа экране. Группы точек люминофора отверстия в маске и три электронных прожектора имеют такое взаимное расположение, что каждый луч после прохода через любое из отверстий маски может попасть на точки, светящиеся только определенным цветом. Таким образом, на одном и том же экране каждый из трех лучей рисует изображение только в одном цвете и три одноцветных изображения оказываются как бы вкрапленными одно в другое. Так как светящиеся точки очень малы (около 0,25 мм), а число их очень велико, точечная структура изображения оказывается почти незаметной.

Для сведения трех лучей в одну точку на горловине трубки, позади отклоняющей системы, устанавливается система из трех электромагнитов, поля которых воздей-;

Сигнал У

От пердого бидеоусилителя

Полосовой усилитель

Отпирающие импульсы -строчной частоты

Видеоусилитель 6-У

Видеоусили--I тель

У

Маска

Усилитель

сигнала

вспышки

Электронные прожекторы

Рис. 17-61. Схема действия масочного кинескопа.

Рнс. 17-58. Блок-схема цветовых цепей приемника. Л ч Rt - матрицы для выделения сигнала G - Y.

-1 f *l *g 4 *5 *б iyJUzu, 0 I i H 5 6 TMeu,

Рис. 17-59. Частотные характеристики основных цепей цветного телевизора.

а - вндеотракта (без видеоусилителя); 6 - яркостиого видеоусилителя; в - полосового усилителя; г - видеоусилителей цветоразностных сигналов.

Рис. 17-62. Электромагниты сведения лучей.

/ - сводящий электромагнит; 2 -внутренний полюсный наконечник: 3 - горловина кинескопа; 4 - направление отклонения луча.

Экран

Растр красного

Растр зеленого

Растр синего

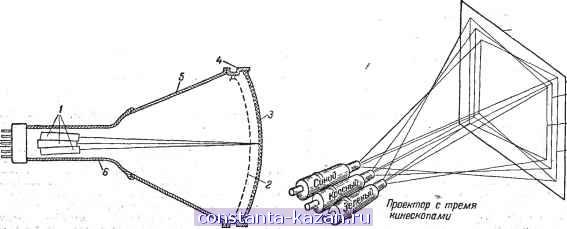

Рис. П-бО. Устройство масочного кинескопа.

/ - электронике протекторы; 2 - маска с отверстиями;

-переднее стекло с люминофорами трех цветов; 4 - металлический обод;- S - металлический конус; б - стеклянная горловина. . -

Рнс. 17-63. Проекция трех изображений на экран.

cTBjTOT на соответствующие лучи (рис. 17-62). Регулировкой постоянного тока, протекающего через катущки, производится статическое сведение лучей (в центре экрана), а введением в эти катущки специально сформированных параболических сигналов строчной и кадровой частот

Период строчной частоты

-Период кадровой частоты-

Рис. 17-64. Сигнал коррекции трапецеидальных искажений.

достигается динамическая сходимость лучей по всему полю экрана. Эти регулировки, а также компенсация внешних магнитных полей при помощи шести постоянных магнитов, расположенных вокруг экрана, являются очень трудной задачей, которая усложняется еще и тем, что большинство регулировок обладает взаимной зависимостью. При этом абсолютной точности сведения лучей достигнуть не удается. Допускается несовпадение трех изображений на экране по 2,5 мм на расстоянии 2,5 см от края изображения. Такая точность обеспечивает получение хорошего цветного изображения, хотя четкость его на краях значительно ниже той, которую зрители привыкли видеть на экране черно-белого телевизора.

Как видно из рис. 17-63, при использовании такого способа изображение проектора проектируется на экран и дает на нем правильный прямоугольный растр. Крайние проекторы работают под некоторыми углами, и спроектированные ими растры оказываются геометрически несколько искаженными. Для правки этих искажений существует ряд способов. Наиболее распространенным способом является замешивание в ток кадровых отклоняющих катушек специально сформированного сигнала строчной частоты (рис. 17-64). Этим достигается восстановление прямоугольности растра.

Для улучшения линейности по горизонтали в цепь строчных катушек каждой из трех отклоняющих систем могут быть включены регулируемые линеаризаторы в виде катушек с линейной индуктивностью.

Кроме того, для точного совмещения необходимо иметь регулировки вертикального и горизонтального размеров для каждого проектора, а'также регулировку центровки. Последняя может осуществляться, как перемещением растра по экрану кинескопа (с помощью введения постоянного тока в катушки или иным способом), так и поворотом самих проекторов. Кроме того, обычно бывает

Магнитное поле

Магнитопробод

Рис. 17-65. Тороидная отклоняющая система с неравномерным полем кадровых катушек.

-L i-1 парабсличееиих >0 I искажений

КорректироЬна искатениц тит„ параллело-грам

Корректировка искажений mum оараплелограм

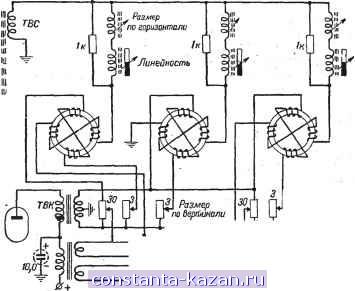

Рис. 17-66. Схема блока совмещения.

Вторым ТИПОМ оконечного устройства, получившим некоторое распространение, является проекционная система с тремя кинескопами, имеющими различные цвета свечения люминофоров. Эта система отличается простотой конструкции кинескопов. Кроме того, как и в черно-белом телевидении, проекционная система является единственной, позволяющей получить большой размер изображения, необходимый для установок коллективного пользования.

Основной трудностью в осуществлении цветного проекционного устройства является получение точного совмещения трех изображений на общем экране (операция, аналогичная сведению лучей в трехлучевом кинескопе). Для этой цели бьшо предложено много достаточно сложных способов, из которых наиболее простым и выгодным в отношении минимальных потерь света является способ непосредственного проектирования с трех проекторов.

необходимо исправлять искажения типа параллелограмм , получающиеся при неточном-изготовлений отклоняющих систем. .

Более простой способ восстановлений прямоугол1.-ностй растра заключается в неравномерном расиределё-иии витков в кадровых отклоняющих катушках, имеющих тороидную конструкцию. На рис. 17-65 поясняется этот принцип. Реальная схема блока совмещения для цветного проекционного телевизора показана на рис. 17-66.

Для цветных проекционных телевизоров с большим экраном, так же как и для черно-белых проекционных систем, преимущественно применяется зеркальный объектив,. Для получения изображения меньших размеров (43 или 53 см), может бьггь построена проекционная система с линзовыми объективами. При . этом применяются кинескопы с плоским экраном.
