Однопроводная линия выполняется в виде металлического провода, покрытого тонким слоем диэлектрика. Это обусловливает образование вдоль провода поверхностной волны, т. е. энергия концентрируется вдоль провода. Рупор обеспечивает начальную концентрацию энергии вдоль провода, что позволяет уменьшить слой диэлектрика и, таким образом, уменьшить потери энергии, которые получаются меньше потерь в волноводе.

Иногда пользуются также понятием коэффициента стоячей волны, являющегося обратной величиной к. б. в.

В режиме бегущей волны kQ= I, в режиме стоячей волны /26 = О, в режиме смешанных волн О < feg < 1.

Требования к величине к. б. в. определяются различными условиями, но обычно согласование считается удовлетворительным, если величина к. б. в. не падает ниже 0,8-0,9. При известных значениях /?д у. и рф

6 = (при /?А. < дф)

или

*6 =

0ф А. вх

(при ?А.вх>еф)-

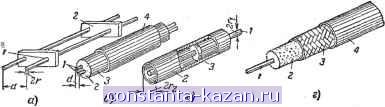

Рис. 6-46. Двухпроводные фидеры.

а - симметричная открытая лнння (/ - провода фндера, 2 - изолятор); б, - симметричная экранированная линия (I - провода фидера, 2 - изолятор, 3 - металлический экран, 4 - защитная оболочка); в - коаксиальный жесткий кабель (/ - внутренняя жила, 2 - оболочка - внешняя жнла, 3 -изолятор): г - коаксиальный гибкий кабель (; - вкугренияя жила, 2 - изолятор, 3 - оболочка - внешняя жила, 4 -защитная оболочка).

Пример. Определить к. б. в. фидера, питающего полуволновый вибратор, если дф = 50 ом.

= fj-0.68.

На сантиметровых волнах находит также применение ленточная линия, состоящая из двух проводящих лент, разделенных слоем диэлектрика. Эти линии обычно обладают большими потерями по сравнению с волноводами.

Наиболее желательным режимом передачи энергии вдоль фидеров является режим бегущей волны. При этом

Подобный фидер во многих случаях не может считаться удовлетворительно согласованным с антенной, и необходимо выполнить согласование одним из изложенных выше способов.

Эффективность применения тех или иных фидеров оценивается с помощью коэффициента полезного действия т)ф. При небольших потерях к. п. д. фидера вычисляется по формуле

1ф=

1+Рпог.

Рис. 6-47. Фидеры сантиметровых н миллиметровых волн,

а - волновод прямоугольного сечения: 6 - однопроводная линия (/ - коаксиальный кабель; 2 - диэлектрик).

перенос радиочастотной энергии происходит при наименьших значениях тока, а значит, и минимальных ег потерях и, кроме того, при наименьших значениях напряжения, что позволяет канализировать более мощные колебания без опасности электрического пробоя. Для установления режима бегущей волны необходимо обеспечить согласование сопротивлений, а именно, равенство входного сопротивления антенны /?д волновому сопротивлению фидера Оф.

Для суждения о соответствии распределения тока и напряжения вдоль фидера случаю бегущей волны пользуются понятием коэффициента бегущей волны (к. б. в.) 6. который равен отношению минимального значения напряжения и^ к максимальному а^:

где - погонное затухание, неп/м; {ф - длина фидера, м.

Основные параметры некоторых радиочастотных кабелей

Тип кабеля

Затухание, мнеп/м

50 Мгц 100 Мгц

Волновое

сопротивление Оф. ом

Коэффициент укорочения

Коаксиальные кабели

.§ 7-2]

Схематическое изображение электровакуумных приборов

ГЛАВА СЕДЬМАЯ

ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ

7-1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ

Условные обозначения современных отечественных электровакуумных приборов состоят из четырех элементов.

Первый элемент обозначения

Для приемно-усилительных ламп - число, указывающее напряжение накала в вольтах (округленно).

Для генераторных УКВ ламп - буквы ГУ.

Для электронно-лучевых приемных и осциллографи-ческих трубок - число, указывающее диаметр или диагональ экрана в сантиметрах.

Для стабилитронов (газонаполненных стабилизаторов напряжения) - буквы СГ.

Для бареттеров (стабилизаторов тока) - число, указывающее ток стабилизации в амперах (по новому ГОСТ - буквы СТ).

Второй элемент обозначения

Для приемно-усилительных ламп - буква, характеризующая тип -лампы:

Дноды . . -......,........... Д

Двойные диоды................ X

Триоды.................... С

Двойные триоды ......... . . Н

Триоды с одним или двумя диодами...... Г

Пентоды экранированные с удлиненной характеристикой .................. К

Пентоды экранированные с короткой характеристикой ................... Ж

Частотопреобразовательные лампы с двумя управляющими сетками ............. А

Выходные пентоды и лучевые тетроды Пентоды с одним или двумя диодалп!

Индикаторы настройки............ Е

Кенотроны..................Ц

Триод-пентоды

П

Б

Ф

Триод-гексоды и триод-гептоды......... И

Для осциллографических трубок и кинескопов с электростатическим отклонением луча - буквы ЛО.

Для осциллографических трубок с электромагнитным отклонением луча - буквы ЛМ.

Для кинескопов с электромагнитным отклонением луча - буквы ЛК.

Для стабилитронов - число, указывающее порядковый номер типа прибора.

Для бареттеров - буква Б (по новому ГОСТ - номер типа).

Генераторные лампы второго элемента в условном обозначении не имеют.

Третий элемент обозначения

Для премно-усилительных и генераторных ламп и элек-тронно-лучевых трубок - число, указывающее порядковый номер типа прибора.

Для стабилитронов - буква, имеющая такое же значение, как четвертый элемент для приемно-усилительных ламп.

Для бареттеров - два числа, разделенных тире (-), указывающих напряжение начала и онца стабилизации в вольтах (по новому ГОСТ - буква, как и у стабилитронов).

Четвертый элемент обозначения

Для приемно-усилительных ламп - буква, характеризующая конструктивное оформление лампы, а именно;

Без обо-

Лампа в металлическом баллоне ......значения

Лампа в стеклянном баллоне.......

Лампа пальчиковая ...........

Сверхминиатюрная лампа диаметром 10 мм

То же диаметром Ъ мм..........

Лампа типа желудь ...........

Лампа с замком на ключе ........

Лампа с дисковыми выводами.......

С

п

Б А Х< Л

д

Для электронно-лучевых трубок может быть введена буква, обозначающая тип фосфора, применяемого для экрана.

Для других приборов четвертый элемент не используется.

Для некоторых ламп старых выпусков сохранены прежние наименования

7-2. СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ

Катод прямого накат н - нить накала.

Подогревный катод к - катод.

Диод или одноанодный кенотрон а - анод.

Двойной диод или двуханодный кенотрон % - первый анод; Gg - второй анод.

- У^ Двойной диод или двуханодный кенотрон с раздельАыми катодами

% - первый катод; кг -- второй катод.

Триод с - сетка.

Двойной триод Ci - первая сетка; Cg - вторая сетка.

а

Двойной триод с раздельными катодами

Cj - первая сетка (управляющая); 02 - вторая сетка (экранирующая).

Лучевой тетрод

Пентод Сз - третья сетка (защитная).

~\1 г Защитная сетка соединена с катодом.

Сз Пентод с катодной сеткой

С] - катодная сетка; cg - управляющая сетка; Cg - экранирующая сетка.

Пентод с вторичной эмиссией Й2 - динод.

Ci - первая сетка (гетеродинная);

HZZ- ? - вторая сетка (анод гетеродина); f / - четвертая сетка (сигнальная); Г- Сз и Сб - экранирующие сетки.

Cg - третья сетка (сигнальная);

1-----. с^ Cs - пятая сетка (защитная);

JjCy Cg и - экранирующие сетки.

Двойной диод-триод di - анод первого диода; ch - анод

второго диода.

тройной диод-триод

с, s-q..

112 Диод-пентод. -

Ср Двойной диод-пентод.

Триод-пентод Cm- сетка триода; йщ - анод триода.

Триод-гексод

Cj - первая сетка гексода (сиг-нальная); Cg - третья сетка гексода (гетеродинная).

Триод-гептод

с„ Cj -- первая сетка гептода (сиг-нальная); Cg - третья сетка гептода (гетеродинная).

Индикатор настройки а - светящийся экран.

Газоразрядный стабилизатор напряжения (стабилитрон).

Стабилизатор тока.

Осциллографическая трубка

м °, ч: к - катод; м - моду-

f / dr d±-~ \ \ лятор; с, -- первый анод;

Й2 -второй анод; г - горизонтально отклоняющие пластины; в - вертикально отклоняющие пластины; 9 - экран.

Кинескоп

к - катод; м - модулятор; а - анод.
