Емкости контура гетеродина определяют по следующим формулам:

при заданной емкости

при заданной емкости Cg А

а с1=Л--В -Сг;

при емкости Сз=0

Сг = Л, а Cj = В.

По номограмме 5 определяют индуктивность катушки L контура гетеродина.

Пример расчета. Дано: диапазон 150-415 кгц = = 0,15-0,415 Мгц; = 2,8; /пр = 465 кгц = 0,465 Мгц; С = 500 - 10 = 490 пф.

Определяем:

k fn 1,074;

0,415

fi = 150.1,074 161 кгц; = l/415-150 j 249 /сгг^; 415

1,076

386 1сгц; 6 = 0,7%; Л 175; В fn 108.

Считаем заданной емкость С^ = Ср = Сщин + -Ь + Свх = 10 -f 25 -f 10 = 45 пф. Тогда

Сг = 175 -f 108 - 45 = 238 пф

(практически можно взять конденсатор емкостью 240 пф с допуском ±5%);

Сз=. 238 86 ng&

(Cg следует составить из постоянного конденсатора емкостью 68 и подстроечного конденсатора емкостью 8-30 пф);

Сг -f Сз = 238 -f 86 = 324 пф; L т 280 мкгн.

При расчете контура гетеродина для диапазона коротких волн с растянутой шкалой емкости Cj и Сг выбирают такими же, как и для входного контура, а индуктивность L определяют по формуле, применяемой при расчете входной цепи (см. стр. 161), но вместо /ac подставляют частоту

fr - if макс +/пр)-

Примд) расчета. При данных, указанных в примере расчета входной цепи диапазона коротких волн с растянутой шкалой (см. стр. 161), определяем:

;f = (10 -f 0,465)2 = 109,5 мгц; 2,53-10*

L = -

109,5-100

= 2,31 мкгн.

9-13. ДЕТЕКТОРЫ СИГНАЛА С АМПЛИТУДНОЙ МОДУЛЯЦИЕЙ И СИСТЕМЫ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ УСИЛЕНИЯ (АРУ)

Диодные детект(Ч)ы

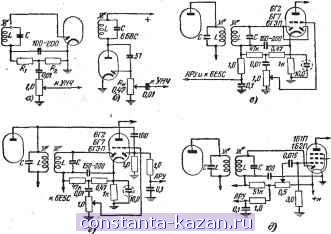

Схемы диодных детекторов с системой АРУ приведены на рис. 9-22.

Рис. 9-22. Схемы диодных детекторов, о - последовательная; б - параллельная; в - с детектором АРУ (без задержки); г - с детектором АРУ и задержкой, равной напряжению сеточного смещения триодной части лампы; д - иа батарейной лампе.

Расчет диодного детектора

Входное сопротивление для последовательной схемы вх = 0,5 (i?i -f Ri).

Входное сопротивление для параллельной схемы

Коэффициент детектирования 1

5?д

. R1+R2

где Rjr - внутреннее сопротивление диода (обычно около 1 000 ом).

Амплитуда звукового напряжения на выходе детектора при 100%-ной модуляции

и т вых = Т^2 KpU вх,

где {/вх - действующее значение высокочастотного напряжения на входе детектора (для неискаженного детектирования ohq должно быть не менее 0,3 е).

Пример расчета. Дано: Ri = i7 ом; R2= 0,47 Мом; Usx = 0,6 в. Определяем:

Rbx =0,5 (47 -f 470) 250 ком;

1-f

47 -f 470

= 0.9;

47 + 470

г/твых-=1/2-0,9-0,6 0,75 е.

При использовании полупроводникового диода расчет производится так же, но входное сопротивление определяется по формуле

п . Ro (Ri + Ri) 2Ro~3{R,+Ri)

где Ro- обратное сопротивление диода.

§ 9-15]

Схемы обратной связи

Для равномерной нагрузки контуров последнего фильтра промежуточной частоты детектор АРУ обычно присоединяют к первичному контуру, а детектор сигнала - ко вторичному. При этом детектор АРУ выполняют по параллельной схеме. Для увеличения входного сопротивления нагрузочное сопротивление выбирают порядка I Мом. Фильтр в цепи АРУ должен иметь постоянную времени порядка 0,1-0,05 сек. Увеличение напряжения высокой частоты на входе детектора- улучшает работы системы АРУ.

Другие типы детектсчюв

Катодный детектор (рис. 9-23) обладает высоким входным сопротивлением и почти не шунтирует предшествующего контура, благодаря чему коэффициент

ВЕ1П

В£5С

.В

г

Маоднсму J.

Рис. 9-26. Схемы индикаторов настройки, а-обычная; б- с повышенной чувствительностью.

Рнс. 9-23. Схема катодного детектора.

Рис. 9-24. Схема сеточного детектора.

9-15. СХЕМЫ ОБРАТНОЙ СВЯЗИ

усиления и избирательность предшествующего усилительного каскада (или входной цепи, если усилительные каскады отсутствуют), получаются значительно лучшими, чем при диодном детекторе. По остальным показателям он подобен диодному детектору и имеет коэффициент детектирования немного меньше единицы.

При малой емкости конденсатора в цепи катода лампы или большой распределенной емкости между анодом и катодом детектор может возбудиться. Иногда это используют для построения регенеративного каскада. Обратную связь в этом случае регулируют изменением емкости в цепи катода или между анодом и катодом лампы.

Сеточный детектор (рис. 9-24) обладает высокой чувствительностью, но дает заметные искажения. Обычно применяется в схемах с обратной связью.

Анодный детектор (рис. 9-25) подобно катодному детектору слабо нагружает предшествующий контур,

вжт.вжгп \-х^КшГа

Рис. 9-25. Схема анодного детектора.

но обладает малой чувствительностью и дает сильные искажения. Лампа должна иметь резкий перегиб сеточной характеристики анодного тока (пентоды типа Ж).

9-14. ИНДИКАТОРЫ НАСТРОЙКИ

Схемы включения оптического индикатора настройки показаны на рис. 9-26.

Схемы регенеративных детекторов с обратной связью приведены на рис. 9-27.

т

е., Н^

Рис. 9-27. Схемы регенеративного сеточного детектора.

о и б - с регулировкой обратной связи переменным сопротивлением; в - с регулировкой обратной связи переменным конденсатором.

бАбАщелгп

6k7jk3,6H4n

Рис. 9-28. Схема каскада усиления промежуточной частоты с постоянной обратной связью.

На рис. 9-28 показана схема усилителя ПЧ с положительной обратной связью.

9-16. ПРИЕМНИКИ ЧАСТОТНОЙ МОДУЛЯЦИИ

Скелетные'схемы приемников ЧМ (частотной модуляции) не отличаются от таких же схем приемников AM (амплитудной модуляции). Особенности приемников ЧМ состоят в том, что они работают в диапазоне УКВ (64,5- 73 Мгц), имеют полосу пропускания до детектора порядка 200 кгц и содержат частотный детектор.

Так как передатчики ЧМ подчеркивают верхние звуковые частоты, то в низкочастотном тракте приемника ЧМ необходимо уменьшать усиление этих частот (обычно это обеспечивается неравномерностью частотной характеристики громкоговорителя).

Чувствительность приемника ЧМ в диапазоне метровых волн ограничивается главным образом уровнем собственных шумов во входной цепи и первых каскадах приемника. Для уменьшения собственных шумов перед преобразователем частоты чаще всего используют один триод-ный каскад усиления радиочастоты, выполненный по схеме с заземленной промежуточной точкой входного контура. При этом чувствительность приемника может быть порядка единиц микровольт. Для упрощения конструкции входную цепь обычно выполняют с постоянной настройкой на среднюю частоту диапйзона.

Преобразователь частоты собирают по гетеродинной схеме с триодом, причем устранение нежелательной связи контура гетеродина с контуром усилителя радиочастоты достигается благодаря применению сбалансированной мостовой схемы. Другая мостовая схема используется для устранения нежелательной обратной связи по промежуточной частоте через междуэлектродную емкость.

Промежуточная частота для приемников ЧМ принята равной 8,4 Мгц.

Для получения высокой помехоустойчивости детектор приемника не должен реагировать на вредную амплитудную модуляцию принимаемых сигналов, что достигается либо использованием последнего каскада промежуточной частоты в режиме ограничения амплитуды, либо применением детектора отношений с самоограничением. В первом случае на вход ограничителя необходимо подавать повышенное напряжение сигнала (2-3 е). Во втором случае устраняется влияние только быстрых изменений амплитуды принимаемого сигнала, тогда как медленные изменения влияют на громкость приема; поэтому при использовании детектора отношений полезно вводить в приемник систему АРУ. На входе детектора отношений напряжение сигнала должно составлять 0,1-0,05 е.

В связи с повышенной помехоустойчивостью детекторов приемников частотной модуляции требования к ослаблению помех в высокочастотном тракте могут быть менее строгими, чем в приемниках амплитудной модуляции. Так, ослабление приема на соседней фиксированной частоте, т. е. при расстройке ±250-300 кгц, должно составлять 26-30 66, а ослабление приема на зеркальной частоте - 20-30 дб. .

Надо иметь в виду, что ослабление приема при расстройке на 250-300 кгц создается не только вследствие избирательных свойств усилителя промежуточной частоты, но также вследствие расстройки контуров частотного детектора. Поэтому при расчете усилителя промежуточной частоты можно допускать, чтобы даваемое им ослабление приема на соседней фиксированной частоте было на 6- 10 бб меньше указанного выше для всего высокочастотного тракта.

Неравномерность усиления в пределах полосы пропускания для тракта промежуточной частоты должна быть не более 3 дй, причем эта неравномерность влияет на величину нелинейных (а не частотных) искажений принимаемого сигнала. При фиксированной настройке входной цепи неравномерность коэффициента передачи ее напряжения должна быть не более i дб ъ пределах диапазона 64,5- 73 Мгц.

В остальном расчет скелетной схемы производится на основании тех же соображ-ний, какие указаны для приемников амплитудной модуляции.

9-17. КОМБИНИРОВАННЫЕ ПРИЕМНИКИ АМПЛИТУДНОЙ И ЧАСТОТНОЙ МОДУЛЯЦИИ

В комбинированных приемниках амплитудной и частотной модуляции объединяют источник питания и усилитель низкой частоты. Детекторный- каскад выполняют так, что путем простых переключений он может служить детектором либо амплитудной, либо частотной модуляции. Для усиления промежуточных частот сигналов с амплитудной и частотной модуляцией используют одни и те же лампы, причем фильтры разных промежуточных частот включакя последовательно в анодные и сеточные цепи ламп. Благодаря резкому различию их настроек при работе с той или иной промежуточной частотой резонирует лишь соответствующий фильтр, тогда как другой оказывается сильно расстроенным и практически не влияет на работу схемы. Входную цепь, усилитель радиочастоты и преобразователь частоты для приема сигналов УКВ диапазона с частотной модуляцией выполняют в виде отдельного блока, что упрощает конструкцию и повышает надежность работы приемника.

При приеме сигналов с частотной модуляцией усилитель промежуточной частоты обычно должен иметь на един каскад больше, чем при приеме сигналов с амплитудной модуляцией. Это требует либо добавления специальной лампы, либо использования лампы преобразователя частоты длинных, средних и коротких волн в качестве дополнительной лампы для усиления промежуточной частоты при приеме сигналов с частотной модулвщией.

9-18. УСИЛИТЕЛИ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ В ПРИЕМНИКАХ ЧАСТОТНОЙ МОДУЛЯЦИИ

Схемы и порядок расчета фильтров и каскадов усиления промежуточной частоты для приема сигналов ЧМ в общем те Ае, что и для приема сигналов AM, однако при их расчете вместо верхней граничной частоты модуляции fb следует использовать полуширину спектра сигнала ЧМ (которая при девиации ± 75 кгц составляет 90-100 ка;), прибавляя к ней запас на нестабильность гетеродина порядка 15-25 кгц. При этом соответствующее ослабление приема должно составлять Ог = 3 дб. Расстройку, соответствующую соседней фиксированной частоте, вместе 10 кгц следует принимать равной 250 кгц. Емкости контуров выбирают порядка 20-50 пф. 11ромежуточная частота принимается равной 8,4 Мгц.

В комбинированных приемниках AM и ЧМ контуры фильтров различных промежуточных частот включают
