При налаживании симметричной схемы на вход подают напряжение промежуточной частоты и высокоом-ным вольтметром измеряют напряжение на сопротивлении R. Контуры настраивают до получения максимума напряжения. Затем включают вольтметр междуточкамиа и б и подстраивают вторичный контур до получения нуле-

а)

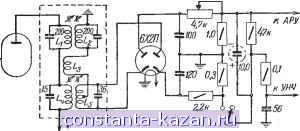

Рис. 9-32. Схемы детекторов отношений.

а - симметричная; б - несимметричная; е - на германиевых диодах.

вого напряжения. После этого изменяют частоту сигнала в обе стороны и снимают зависимость напряжения между точками а и б от расстройки. Эта зависимость должна быть линейной в пределах ±75-100 кгц. Ее линейность (и симметричность) регулируется изменением величин сопротивлений Rj и R2.

При налаживании несимметричной схемы параллельно сопротивлению (47 к) присоединяют временный делитель из двух равных сопротивлений по 0,5-1 Мом, после чего производят регулировку, как и в случае симметричной схемы.

В этих схемах часто применяют полупроводниковые диоды.

Расчет детектора отношений (симметричного)

Емкости контуров Ск выбирают порядка 15-50 пф (с учетом выходной емкости предыдущей лампы и входной емкости диодов).

Исходя из условия настройки контуров на промежуточную частоту /пр (в килогерцах), определяют индуктивности Lj и La (в микрогенри):

2,53- ЩЦ /прк

Характеристики первичного и вторичного контуров (в килоомах) определяют по формуле

Q=6,28L/np-10-e. Усредненное затухание контуров

= 4, .

где Д/ - наибольшая расстройка, соответствующая границе линейного участка детекторной характеристики, равная максимальной девиации частоты (75 кгц) плюс запас на нестабильность (15-25 /сгц).

Затухание первичного и вторичного контуров в нагруженном состоянии

rfj = 0,8rf; rf2= l,25rf. Сопротивление нагрузки детектора (в килоомах)

R= Ri + R3 = R2+ Ri=

Индуктивность катушки (в микрогенри) L,

L3 =

где fe, 3 = 0,7-0,8 - коэффициент связи катушек LnLg. Коэффициент связи катушек Lj и La

1-2 = 2 -

Амплитуда выходного напряжения (в вольтах) при наибольшей девиации частоты, равной 75 кгц,

Ул1вых 0,075 щ8д1ивх,

где S - крутизна предыдущей лампы, ма/в;

Ub-k- напряжение на входе предыдущей лампы, известное из расчета высокочастотного тракта. Емкость для подавления AM (в микрофарадах)

Несимметричная схема рассчитывается в том же порядке, но сопротивление нагрузки берется равным 2R.

Пример расчета Дано: /пр = 8,4 Мгц = 8 400 кгц; S = 4,5 ма/в;

Д/ = 100 кгц.

Выбираем емкость первичного контура 20 пф и вторичного 30 пф. Определяем:

2,53-10° 2,53-10°

84003-20 ~ 2 ~ 8 4002-30

61 =6,28-18-8400-10-в1 ком;

62 = 6,28- 12-8400-10-в = 0,63 ком;

d = = 0,048; rfj = 0,8-0,048 = 0,037;

=1,25.0,048 = 0,06;

8 0,63

=i?i-f = i?2 + 4 =-g- ps = 28 кож.

Для симметрирования схемы принимаем = = = 3,3 ком. Тогда

= = 28 - 3,3 25 ком; Ц = iq.q 7

/С,.2 = у0,048 = 2,4%;

75 1

г/твых ~ 0,075-jQQ 4,5-1 - 0048

200 , .

О 25 +25- = *-

Комбинированный детектор ЧМ и AM

Схема комбинированного детектора, приведенная на рис. 9-33, в зависимости от положения переключателя может действовать либо как детектор отношений для ЧМ сигнала.

nvhw

&-1 -щузб

пи -4-

3,0

Рис. 9-33. Схема комбинированного детектора ЧМ и AM.

а - иа лампе; б - на германиевых диодах. Положение переключателя соответствует детектированию AM сигнала.

поступающего с выхода нижнего (на схеме) полосового фильтра, либо как детектор .AM сигнала, поступающего с выхода верхнего полосового фильтра.-

47л

д'щдг-щз

62и

К детектору

дг-щз Ф

62и

т

Ксетке6Е5С

и регулятору громкости

Рис. 9-34. Схема частотного детектора с ограничителем {MRC), подавляющим паразитную AM модуляцию при напряжении сигнала на входе 0,1 - 0,2 е.

На рис. 9-34 показана схема частотного детектора на полупроводниковых диодах и с ограничителем паразитной модуляции.

9-:21. ПОДАВЛЕНИЕ ПОМЕХ И ШУМОВ

Зачастую прием радиостанций сопровождается помехами или шумами. Многие помехи, например от систем зажигания двигателей внутреннего сгорания, трамваев или троллейбусов и т. п., носят импульсный характер и обладают короткой продолжительностью при большой амплитуде, превышающей амплитуду полезного сигнала. Шумы от атмосферных помех обычно сопутствуют приему дальних или маломощных радиостанций, а также слышны при перестройке приемника с одной радиостанции на другую.

Подавители помех

Схемы подавителей помех, приведенные на рис. 9-35, предназначены для ограничения амплитуды помехи до уровня амплитуды полезного сигнала или выключения приема на время действия импульса помехи

Такие ограничители работают достаточно эффективно, когда импульсы помех редки. При частых следованиях импульсов помех эффективность подавления их заметно снижается.

Изображенная на рис. 9-35, а схема последовательного подавителя помех срезает как помеху, так и- полезные сигналы, уровень которых превышает уровень 40% модуляции, и тем вносит искажения в звучание. Однако уровень, на котором происходит срезание помех, можно изменять, меняя соотношения между сопротивлениями Ri, R2 и /?з, R. Такой подавитель помех наиболее часто применяют в приемниках, предназначенных для радиотелефонии.

Схема параллельного подавителя помех представлена на рис. 9-35, б. Здесь уровень порога ограничения устанавливается также автоматически, но уже на уровне 100%-ной модуляции. Это обстоятельство позволяет получить неискаженный прием радиостанций за счет несколько менее эффективного ослабления помех-. Повысить эффективность работы этой схемы можно изменением соотношения между сопротивлениями R и R2. При этом, правда, несколько возрастут искажения передачи при наиболее сильных звуках.

Комбинированная схема подавителя помех показана на рис. 9-35, в. Она представляет собой комбинацию первых двух схем и отличается эффективностью работы.

Как и в предыдущей схеме, ограничение помех происходит на уровне 100%-ной модулящ1и. На рис. 9-35, г приведена аналогичная схема подавителя помех, работающего на полупроводниковых диодах.

RlO,2 R2OJ

Т

S Т с, т

гок

б

АРУ 0,05

Г

вгк

050,01

0,15

к УНЧ

Рис. 9-35. Схемы подавителей помех.

а - последовательная; б - параллельная; в - комбинирован-.. ная; а - на германиевых диодах.

0,0,02

R2 0,1

50

щ

RgiO

АРУ

R1,0

Рис. 9-36. Схемы подавителей шумов на лампе типа 6Е5С. а - простая схема; б - сложная схема с фильтром нижних частот.

Подавители шумов

Принщ1п работы большинства схем подавителей шумов основан на том, что при отсутствии сигнала или при очень малой его величине резко снижается усиление отдельных каскадов либо резко сужается полоса пропускания, чем повышается реальная чувствительность приемника.

Одна из простейших схем подавления шумов показана на рис. 9-36, а. Уменьшение воздействия шумов здесь достигается за счет резкого ослабления усиления верхних звуковых частот (на 12-15 йб). При отсутствии сигнала напряжение на управляющей сетке лампы 6Е5С равно нулю, внутреннее сопротивление ее оказывается небольшим и конденсатор Сг блокирует управляющую сетку оконечной лампы, срезая верхние звуковые частоты. При приеме достаточно мощной ра диостанции из цепи АРУ на сетку лампы 6Е5С поступает отрицательное напряжение. По мере его нараста ния внутреннее сопротивление лампы Лг возрастает, уменьшая блокирующее действие конденсатора Сги выравнивая частотную характеристику приемника.

Другая аналогичная схема подавителя шумов приведена на рис. 9-36, б. Она отличается от предыдущей лишь тем, что в цепь катода лампы 6Е5С через фильтр нижних частот подается часть выходного напряжения. Этим достигается большая крутизна спада частотной характеристики, а подбором величин фильтра можно установить граничную частоту, с которой начинается спад.

Схема подавителя шумов, представленная на рис. 9-37, о, работает несколько иначе. Здесь в качестве подавителя шумов использован один из диодов лампы 6ГЗП. При отсутствии сигнала на нагрузке частотного детектора или малой его величине на диод лампы Л2 через сопротивление подается небольшое положительное напряжение, снимаемое с катода оконечной лампы Л3. В этом случае внутреннее сопротивление диода будет невелико, и конденсатор С5 оказывается соединенным с шасси, блокируя тем самым вход усилителя низкой частоты и срезая верхние звуковые частоты. По мере увеличения сигнала на нагрузке частотного детектора будет развиваться отрицательное напряжение, которое через сопротивление /?5 также подводится к диоду - подавителю шумов. Таким образом, на ограничивающий диод одновременно будут подаваться два различных напряжения: одно (положительное) с катода оконечной лампы и другое (отрицательное) с нагрузки частотного детектора. Наличие этого отри-, нательного напряжения будет компенсировать подводимое к диоду положительное напряжение, постепенно увеличивая внутреннее сопротивление диода и уменьшая действие конденсатора С5. Когда же отрицательное напряжение станет равным или несколько большим положительного напряжения, диод полностью запрется, его внутреннее сопротивление резко возрастет и блокирующее действие конденсатора С5 сведется к минимуму. Это и позволит низкочастотному тракту приемника усиливать весь спектр частот, что особенно благоприятно при прослушивании местных или мощных радиостанций, развивающих большую напряженность поля в месте приема.

Аналогичная схема подавителя шумов показана на рис. 9-37, б. В ней также использована лампа типа 6ГЗП, но в отличие от предыдущей схемы триодная часть лампы
