§ 14-8]

Электрические схемы магнитофонов

При скоростях движения ленты 19 см/сек и меньше для получения более благоприятной формы частотной характеристики рекомендуется между сопротивлением и землей включать LC-контур, настроенный на верхнюю рабочую частоту. Конденсатор Q из схемы исключается и регулировка коррекции производится подбором сопротивления, шунтирующего /,С-контур.

Выходной каскад с целью понижения выходного сопротивления собран по схеме катодного повторителя. Это позволяет подключать на выход сравнительно низкоомные телефонные трубки (для контроля) и стрелочный индикатор уровня. Если в магнитофоне имеется оконечный усилитель, на выходе которого может производиться слуховой контроль, а в качестве индикатора уровня применена лампа типа 6Е5С, то необходимость в катодном повторителе отпадает. Выходной каскад целесообразнее тогда собрать по обычной схеме с нагрузочным сопротивлением в анодной цепи.

Схема усилителя записи

Первый каскад усилителя (рис. 14-31) рассчитан на подключение микрофона типа МД-41. Граммофонный звукосниматель, а также радиотрансляционная линия

характеристика усилителя, а универсальная головка подключается то к его входу, то к выходу. На одном из триодов лампы типа 6Н1П собран высокочастотный генератор, включаемый при записи.

Входной трансформатор

В приведенных выше схемах высокоомный микрофон и высокоомная воспроизводящая головка могут быть заменены на низкоомные, если последние включать через повышающий трансформатор (1 : 15). Трансформатор собирается на сердечнике из пермаллоевых пластин типа Ш-6 при наборе 9 мм. Первичная его обмотка состоит из 314 витков провода ПЭЛ 0,1, а вторичная - из 4 710 витков ПЭЛ 0,05. Между обмотками прокладывается статический экран в виде незамкнутого витка тонкой фольги, который соединяется по схеме с проводом нулевого потенциала.

Схема корректора для записи с трансляционной линии или радиощ иемника

При записи с линии или от радиоприемника с выходным напряжением не менее 6 в можно обойтись без усилителя записи, питая головку током низкой частоты через частотный /?С-корректор по денной на рис. 14-33. Здесь

схеме, приве-

вых

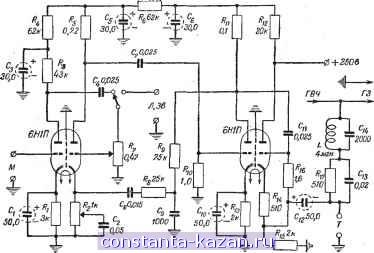

Рис. 14-31. Схема усилителя записи,

й приемник подключакуГся на вход второго каскада. Коррекция частотной характеристики осуществляется за счет частотно-зависимой обратной связи, охватывающей второй и третий каскады усилителя.

Плавный регулятор коррекции 7?2 может быть заменен йостоянным сопротивлением той же величины. Подбирая емкость конденсатора Сг и величину сопротивления обратной связи /?9, можно изменять величину подъема характеристики на верхних частотах.

Выход усилителя рассчитан на подключение низкоомной записывающей головки при параллельной схеме питания.

Схема универсального усилителя

Универсальный усилитель по охеме, приведенной на рнс. 14-32, используется в магнитофоне Эльфа . Усилитель содержит четыре каскада и работает то как усилитель записи, то как усилитель воспроизведения. Переход с одного вида работы на другой производится многокон-Тактиым переключателем. При этом изменяется частотная

где i - ток записи (см. табл. 14-3).

Конденсатор Ск подбирается в зависимости от индуктивности головки и требуемой характеристики записи.

Схемы индикатора уровня записи

Согласно ГОСТ 08088 все магнитофоны, работающие без внешних устройств измерения уровня записи и не имеющие устройств автоматического поддержания указанного уровня, должны быть снабжены индикатором уровня записи. Применяются индикаторы трех видов: 1) стрелочные, состоящие из чувствительного микроамперметра постоянного тока и полупроводникового выпрямителя (рис. 14-34); 2) электронно-лучевые, использующие широкоизвестные индикаторы настройки радиоприемников (рис. 14-35); 3) газосветные с неоновой лампой (рис. 14-36).

. Наиболее удобен при записи стрелочный индикаэ р. Наименее удобен, хотя и очень прост в изготовлении индикатор с неоновой лампой. Последняя в моменты вспышки нагружает выходной каскад магнитофона и вызывает поэтому увеличение нелинейных искажений.

Применение транзисторов в магнитофонах

Усилители и генератор в магнитофонах могут быть построены на транзисторах. Преимуществами их по сравнению с усилителями и генераторами на электронных лампах являются экономичность электропитания, отсутствие микрофонного эффекта, малые габариты и вес и больший срок службы. К недостаткам схем на транзисторах следует отнести повышенный относительный уровень шума усилителя и некоторую зависимость параметров от окружающей температуры. Из сопоставления этих* свойств можно заключить, что транзисторы в настйящее время целесообразно использовать в малогабаритных, переносных магнитофонах с автономньш электропитанием, а также в диктофонах.

230в

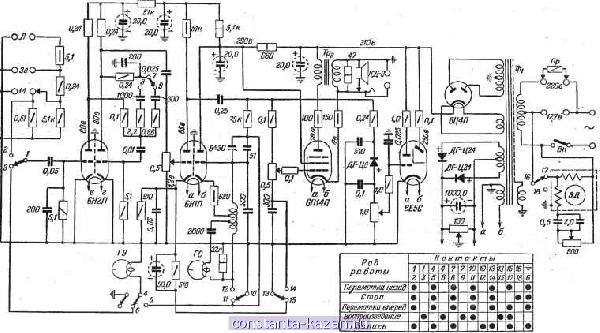

Рис. 14-32. Схема магнитофона Эльфа-10 .

4ZZH

Трансля-идоннаялиния ц илирадиопри- емнин

Фильтр-пробна

Рис. 14-33. Схема корректора для записи с трансляционной линии или от радиоприемника.

Ofi2

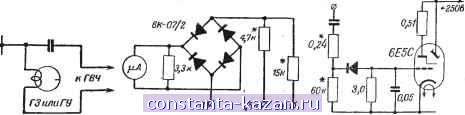

Рнс. 14-34. Схема стрелочного индикатора уровня. Сопротивления, отмеченные знаком подбираются при регулировке.

Рнс. 14-36. Схема электроннолучевого индикатора. Сопротивления, отмеченные знаком *. подбираются при регулировке.

Ианоду -2506 еыхадной / -*- лампш

1-2506

-2506

Рис. 14-36. Схема индикатора с неоновой лампой.

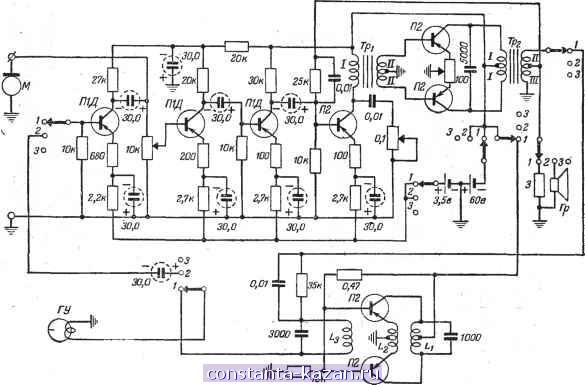

Рис. 14-37. Схема магнитофона на транзисторах. Положения переключателя: / - запись: 2 - воспроизведение; S - выключено.

На рис. 14-37 приведена схема магнитофона на транзисторах, рассчитанного на скорость движения ленты 9,5 см/сек. Ввиду маломощности генератора стирание старых записей должно осуществляться путем предварительного размагничивания ленты. Частота генератора равна 30 кгц. Выходная мощность усилителя 0,25 вт.

Трансформатор Tpj собран на сердечнике из пластин Ш6Х12 с зазором 0,1 мм. Обмотка / состоит из 4 600 витков провода ПЭЛ 0,06, а обмотка из 2 X 500 витков ПЭЛ 0,1.

Трансформатор Трг имеет сердечник из пластин Ш9 X 16. Обмотка / состоит из 2 X 300 витков ПЭЛ 0,12, а обмотка - из 80 витков ПЭЛ 0,51 (для громко--говорителя сопротивление 3 ом) и обмотка / - из 600 витков ПЭЛ 0,24 (для головки).

Катушки генератора выполнены на сердечнике типа СБ-4а. Катушка Lj состоит из 2 X 3 ООО, Li - из 2 X 15 и Z.3 - из 550 витков провода ПЭЛ 0,12;

Комплект батарей типов БАС-Г-60 и КБС-Л-0,5 обеспечивает работу магнитофона в течение 100 ч.

14-9. ЛЕНТОПРОТЯЖНЫЕ МЕХАНИЗМЫ

Лентопротяжный механизм аппарата магнитной записи выполняет следующие две основные функции: 1) рабочее, движение ленты при записи и воспроизведении с одной, двумя илн тремя (по выбору) скоростями; 2) ускоренную перемотку ленты в обоих направлениях.

Осуществление рабочего движения связано с решением трех задач: 1) протягивание ленты ведущим узлом; 2) наматывание ленты на приемную бобину и. подтормаживание

ленты со стороны подающей бобины, необходимое для обеспечения хорошего прилегания ленты к головкам; 3) устранение раскручивания подающей бобины.

Осуществление ускоренной перемотки требует создания достаточного момента вращения на той бобине, на которую производится перемотка, и подтормаживания со стороны той бобины, с которой лента сматывается. В некоторых случаях предъявляется требование отводить ленту от головок при перемотке, чтобы уменьшить их износ.

Выключение механизма с целью прекращения рабочего движения ленты или ускоренной перемотки должно сопровождаться торможением надлежащих узлов с тем, чтобы сократить время движения ленты по инерции, а также предотвратить набегание петель и обрыв ленты.

Ведущий узел

Наиболее простой является конструкция ведущего узла, показанная на рис. 14-38. На ось двигателя наде-

Рис. 14-38. Ведущий узел. / - обрезиненный прижимный ролик; 2 - ведущий рачик.
