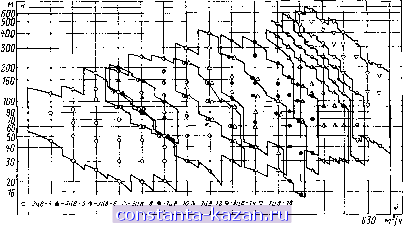

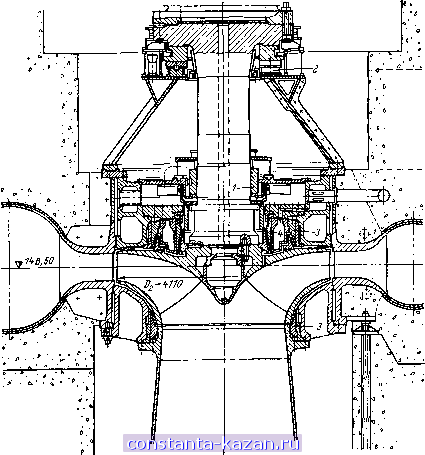

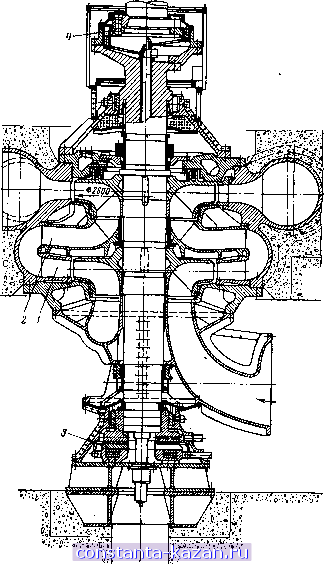

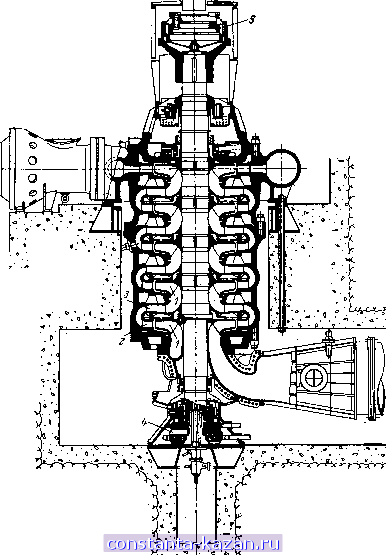

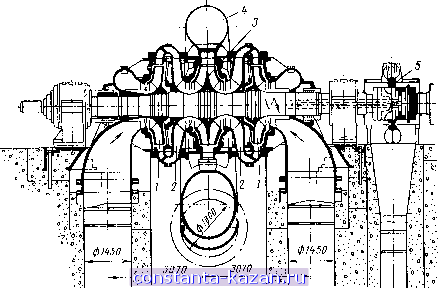

Главная -> Гидравлические машины: турбины и насосы 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 [ 47 ] 48 49 50 51 52 53 54 7, направляющие подшипники на водяной смазке и подпятник 8, воспринимающий осевое усилие. Для обеспечения долговечности работы такого агрегата необходимо исключение возможности попадания взвешенных абразивных частиц в электродвигатель. С этой целью электродвигатель залива- ![]() 0.53 7 W 2,5 * 5,J W 16 25 W 55 ЮО 760 255 Ъ15 Рис. 15-10. Номенклатура скважинных насосов с погружным электродвигателем. ется чистой водой, которая отделяется от перекачиваемой манжетным уплотнением 9. Применяются и маслонаполненные электродвигатели. Глубинные насосы с погружным электродвигателем центробежные типа ЭЦВ, предназначены для чистой холодной воды, но предусматриваются и модификации, рассчитанные для работы на химически активной воде и с повышенным содержанием твердых частиц. Марка насоса включает: минимальный диаметр обсадной колонны (скважины), мм, уменьшенный в 25 раз, в которую может быть опущен насос, подачу, м'/ч, и напор, м. Например, ЭЦВ 14-255-200 - скважинный насос с погружным электродвигателем, минимальный диаметр скважины 14 х 25 = 350 мм, подача 255 м'/ч и напор 200 м. Номенклатура насосов типа ЭЦВ согласно ГОСТ 10428-71, показанная на рис. 15-10, предусматривает большое число типоразмеров с диапазонами подачи от 0,63 до 1000 м^/ч и напоров от 20 до 400 и даже 600 м, диаметры скважин от 100 до 400 мм. 15-3. НАСОСЫ ГИДРОАККУМУЛИРУЮЩИХ ЭЛЕКТРОСТАНЦИЙ Гидроаккумулирующие электростанции (ГАЭС) предназначены для выравнивания графиков нагрузки энергосистем. Принцип работы ГАЭС состоит в том, что в ночные часы, когда потребление .. о, ![]() Рис. 15-11. Вертикальный насос ГАЭС Вальдек II. электроэнергии уменьшается, включаются насосы и перекачивают воду из нижнего бассейна в верхний, а в дневные часы пика нагрузки включаются турбины и срабатывают воду из верхнего водохранилища. Таким образом, ГАЭС ночью потребляет электроэнергию, а днем ее генерирует. На ГАЭС устанавливаются насосы иногда очень большой мощности и высокого напора. Стремление увеличить напор объясняется тем, что это позволяет уменьшить объемы перекачиваемой и аккумулируемой воды. В связи с тем, что насосы ГАЭС, как правило, имеют уникальные параметры, они проектируются и изготавливаются индивидуально и в этом отношении аналогичны крупным турбинам. Исследования и снятие характеристик этих насосов производится на моделях, и параметры (к. п. д. и др.) пересчиты-ваются на условия натуры по формулам подобия. Виды и конструкции насосов, устанавливаемых на ГАЭС, так же как и параметры их, весьма разнообразны. На рис. 15-11 показан вертикальный насос ГАЭС Вальдек II (ФРГ) с рабочим колесом диаметром 4110 мм и следующими параметрами: напор 330 м, подача 65,5 м*/с, частота вращения 375 об/мин и мощность 230 МВт. Вал насоса имеет направляющий подшипник /, укрепленный в мощной крышке, и подпятник 2, воспринимающий в основном вес вращающихся частей агрегата (ротор, рабочее колесо, валы и др.), так как осевое усилие рабочего колеса уравновешено, и опирающийся на конус, передающий нагрузку на статор. Насос имеет сложную систему уплотнений с кольцами 3 и 4, смещаемыми в осевом направлении с целью устранить опасность их повреждения при работе агрегата в генераторном режиме, когда вода из полости рабочего колеса насоса отжата сжатым воздухом. На ГАЭС Вианден (Люксембург) установлены двухступенчатые насосы двустороннего входа (рис. 15-12) мощностью по 69 МВт и частотой вращения 428 об/мин, развивающие напор 268-282 м и обеспечивающие подачу 23-20,7 м*/с. Между колесами / первой и второй ступеней насосы имеют направляющие аппараты 2, которые подводят воду к колесу двустороннего входа 3 второй ступени. Спираль 4 снабжена стяжными направляющими лопатками. Справа показана муфта 5, которая имеет небольшую ковшовую турбину. С помощью этой турбины рабочее колесо насоса вхолостую раскручивается до синхронной скорости, после чего можно ввести в зацепление венцы муфты. В данном насосе, рассчитанном на напор 268-282 м, использованы две ступени, а в насосе, показанном на рис. 15-11, при напоре 330 м - всего одна ступень. Это в основном зависит от окружной скорости рабочего колеса. В первом случае D = 2,32 м и по -и,= я.2,32.428 и о = - =138 м. 2g 2g Таким образом, для требуемого напора пришлось предусмотреть две ступени. Во втором случае (рис. 15-11) я-4,11-375 ц = -J--== 80,7 м/с 2 80,7 2g ~ 2 . 333 м. ![]() Рис. 15-12. Горизонтальный двухступенчатый насос ГАЭС Вианден. Эти данные подтверждают, что напор, развиваемый центробежным насосом, в основном определяется окружной скоростью. На рис. 15-13 показан двухступенчатый вертикальный насос ГАЭС Черны Ваг (ЧССР), изготовленный заводом ЧКД-Бланско , с рабочим колесом диаметром 2,6 м и следующими параметрами: напор 439-415 м, подача 20 м'/с, мощность 97,2 МВт и частота вращения 500 об/мин. Между колесами первой и второй ступеней расположёны направляющие лопатки, прямые / и обратные 2. Имеются два направляющих подшипника и подпятник 3, установленный на бетонной опоре. На верхнем конусе вала установлена зубчатая муфта 4, позволяющая отключать насос, когда агрегат работает с приводом от турбины. На рис. 15-14 показан вертикальный пятиступенчатый,;насос, изготовленный заводом ЧКД-Бланско (ЧССР) для ГАЭС Белмекен ![]() ![]() Рис. 15-14. Вертикальйый пятиступенчатый насос ГАЭС Белмекен. Рис. 15-13. Вертикальный двухступенчатый насос. |
