платы подается сигнал цветности с платы Уб, Пол1Ный видеосигнал положительной полярности через конденсатор С19 и ограничительный резистор R31 поступает на фазоинвертор, который выполнен по схеме резистивного усилителя на транзисторе V6. Сигнал, выделенный на напрузке R33 транзистора, через конденсатор С20, контакт 6 платы поступает на тумблер S6. Выходной сигнал этого каскада подбирается сопротивлением резистора R31 так, чтобы размахи напряжения на эмиттере транзистора V5 и коллекторе транзистора V6 были равны.

Блок питания (рис. 13) состоит из силового трансформатора Т1, двух выпрямителей и трех стабилизаторов. Переменное напряжение 25 В, снимаемое со вторичных обмоток силового трансформатора, через предохранитель F2 подается на выпрямитель 24 В и на генератор тактовых имшульсов. Переменное напряжение 25 В, выпрямленное диодом VI, поступает на фильтр С2, СЗ и резистор R1 и далее на стабилизатор. Стабилизатор 12 В выполнен на стабилитроне V8 и резисторе R4, стабилизатор 24 В - на стабилитронах V6, V7. Роль ограничительного резистора играет R1.

Переменное напряжение 10 В, снимаемое со вторичных обмоток силового трансформатора, через предохранитель F3 подается на выпрямитель (V2-V5), сглаживается конденсаторами С4, С5 и поступает на стабилизатор 5 В. Стабилизатор 5 В собран на. транзисторах VII-V15. Схема сравнения состоит из делителя R7, R8 и источника опорного напряжения, собранного на стабилитроне V10. Усилитель постоянного тока (УПТ) представляет собой дифференциальный усилитель на транзисторах V14, V15 и является регулирующим элементом схемы. Нагрузкой УПТ служат параллельно включенные резистор R2 и переход база - эмиттер транзистора VII. На транзисторах VII-V13 собран регулируемый каскад, работающий по схеме составного эмиттерного повторителя. Для предотвращения самовозбуждения стабилизатора между базой и коллектором транзистора V14 включен конденсатор С8.

Принцип работы стабилизатора заключается в следующем. Изменение выходного напряжения, вызванное изменением, напряжения сети или изменением тока нагрузки, вызывает изменение падения напряжения на резисторе R8, т. е. изменение напряжения на базе транзистора VI5 дифференциального усилителя. Это изменение напряжения усиливается дифференциальным усилителем и поступает на базу регулируемого каскада, собранного на транзисторах VII-V13. При этом внутреннее сопротивление регулируемых транзисторов, а следовательно, и падение напряжения на них изменяются так, что напряжение на выходе остается практически постоянным. Необходимый уровень выходного напряжения устанавливается с помощью потенциометра R7.

Схема имеет защиту от короткого замыкания. При коротком замыкании в нагрузке напряжение база - эмиттер транзистора V14 оказывается равным нулю, что приводит к его закрыванию. Это в свою очередь вызывает закрывание транзисторов V12, V13 и отключение выхода стабилизатора от выпрямителя. Недостатком такой схемы является то, что при устранении короткого замыкания по выходу, а также при первоначальном включении стабилизатор не запускается. Для запуска схемы применяется цепочка, состоящая из R3, С6 и стабилитрона V9.

При нормальной работе стабилизатора к стабилитрону V9 приложено напряжение, недостаточное для отпирания его, поэтому ток через стабилитрон не протекает и цепь С6, R3, V9 не оказывает шунтирующего влияния на схему.

Ш Ш Ш

rm IEnvf 7Ш nifcTK

1 O.

111 111 11 1 11 f 111

Ш Ш

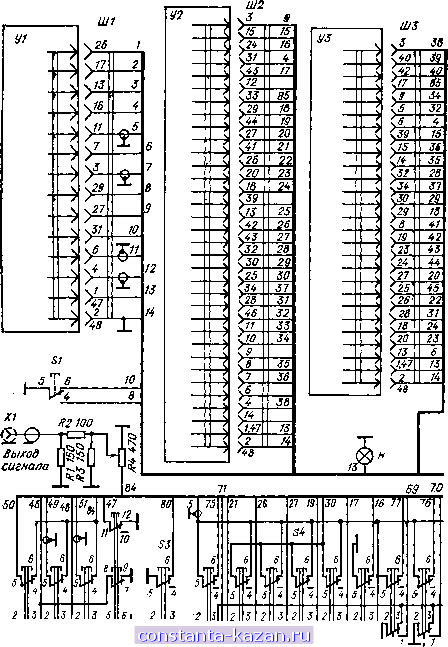

Рис, 12. Схема соединений универсального генератора испытательных сигналов

28 2S

46 77

LU7 4 52

+128

видео

--25В + 24В Л-12В + 5В

56 Х4

2203

=1 U

JL /?бт

XS выход -К} Всдео

Х2 Выход Видео НЧ.
