Для получения изображения исследуемого сигнала на экране ЭЛТ служат б1лок развертки и канал горизонтального отклонения луча. Запускающий сигнал при внешней или внутренней синхронизации подается на блок развертки 3, ко-тррый вырабатывает сигнал пилообразной формы. Этот сигнал, усиленный вы-х|рдным каскадом 4, поступает на горизонтально-отклоняющие пластины.

Рис. 21. Структурная схема осциллографа

Усилитель канала вертикального отклонения луча. Принципиальная схема канала вертикального отклонения луча показана на рис. 22.

Исследуемый сигнал поступает на контакт Вход 1 , а с него через конденсатор С2 (закрытый вход) или непосредственно (открытый вход) - на частотно-компенсированный делитель напряжения, состоящий из резисторов Rll- R13 и конденсаторов СП-С13. Входной делитель уменьшает сигнал в 100 и 1000 раз (при нажатии соответственно на кнопки S1.B и S1.6). При нажатии на кнопки Sl.r и 51.д входной сигнал, минуя делитель, поступает непосредственно на затвор полевого транзистора V3, включенного по схеме истокового повторителя.

В цепь стока полевого транзистора включен резистор R17, напряжение, выделяемое на нем, управляет работой транзистора V4. При увеличении тока, протекающего через транзистор V3, будет увеличиваться ток транзистора V4, что вызывает уменьшение тока через транзистор V3 и повышает стабильность коэффициента передачи каскада.

Для получения нулевого потенциала на выходе истокового повторителя в цепь истока включен делитель R23, R31, R32. Резисторы R1, R7, R9, диоды VII-VI4 являются элементами защиты истокового повторителя от перегрузок по напряжению. Конденсатор С5 корректирует частотную характеристику входных цепей. С нагрузки повторителя (переменный резистор R30) сигнал поступает на вход операционного усилителя А2, который через резисторы R39 и R41 охвачен отрицательной обратной связью. При нажатии на кнопку 81.д значение обратной связи изменяется так, что коэффициент усиления уменьшается в 10 раз. Напряжение смещения нуля интегральной микросхемы А2 компенсируют резистором R42. Цепочка R36, С17 необходима для устойчивой работы операционного усилителя А2.

На интегральной микросхеме А1 выполнен второй усилитель. Коэффициент обратной связи, определяемый делителем R6, R8, R14, R15, R18, можно изменять кнопочным переключателем S2. При нажатии на кнопки S2.a-52.д коэффициент усиления усилителя составляет соответственно 20, 10, 5, 2, 1. Элемен-

ты R4, R44, СЗ обеспечивают устойчивую работу интегральной микросхемы А1, Смещения нулевой точки операционного усилителя компенсируют напряжением снимаемым с подстроечного резистора R3.

Делитель

Усиление ту/дел

СЗ ЮОО

I SZa\ SZff] SZe I SZ

+25ПВ

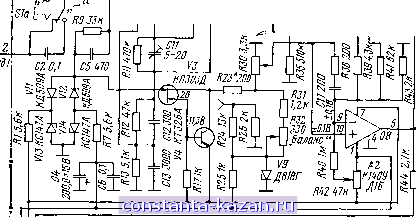

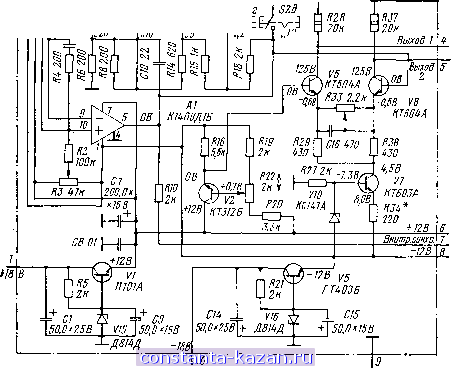

Рис. 22. Принципиальная схема усилителя канала вертикального отклонения луча 44

с выхода операционного усилителя А1 сигнал поступает на узел синхронизации и на выходной усилитель, выполненный на транзисторах V6 и V8 по балансной схеме. Эмиттерный ток транзисторов V6, V8 стабилизирован каскадом на транзисторе V7.

Конденсатор С16 компенсирует уменьшение усиления оконечного усилителя в области высоких частот. Переменным резистором R22 можно перемешать изображение на экране осциллографа по вертикали, а резистором R23 регулировать (в небольших пределах) усиление выходного каскада.

Блок развертки и канал горизонтального отклонения луча. Принципиальная электрическая схема блока развертки представлена на рис. 23. Блок развертки .включает узел синхронизации и генератор развертки. Кнопки Sla-SIb определяют вид синхронизации. Синхронизируюший сигнал, снимаемый с потенциометра R7, подается на инвертирующий или неинвертирующий вход операционного усилителя А1 в зависимости от положения кнопочного переключателя Sir. На второй вход интегральной микросхемы подается постоянное напряжение^ уровень и полярность которого могут меняться с помощью потенциометра R14 что позволяет выбирать момент начала развертки.

Сигнал с выхода операционного усилителя Al управляет работой одно-вибратора, выполненного на интегральной микросхеме D1. С выхода одновиб-ратора короткий отрицательный импульс (длительность его определяется постоянной времени цепочки R27 и монтажной емкостью микросхемы) поступает на триггер, выполненный на интегральных микросхемах D2.1 и D2.2. Импульсы с выхода микросхемы D2.2 управляют работой генератора ждущей развертки. Генератор ждущей развертки включает в свой состав времязадающие конденсаторы С1, С2, С4, С7, электронный ключ на транзисторе VI, каскады регистрации начала и окончания разряда времязадающих конденсаторов соответственно на транзисторах V7 и V9 и стабилизатор зарядного тока на транзисторах V2, V3. Генератор развертки работает следующим образом. В исходном состоянии на выходах микросхем D2.2 и D2.3 - сигнал логической 1, а на выходах микросхем D2.1 и D2.4 - логического 0. С выхода интегральной микросхемы D2.2 положительное напряжение подается на базу транзистора VI и удерживает его в открытом состоянии. Используемые времязадающие конденсаторы при этом разряжены.

С приходом на вход микросхемы D2.1 (вывод 1) сигнала низкого уровня с одновибратора на выходе микросхемы D2.2 появляется сигнал логического О, транзистор VI закрывается и начинается заряд времязадающего конденсатора. Как только линейно-возрастающее напряжение на конденсаторе, а следовательно, и на выходе истокового повторителя V2 достигнет определенного уровня (устанавливается резистором R30), транзистор V7 открывается и на вход триггера (микросхемы D2.3, D2.4) подается сигнал низкого уровня. С выхода микросхемы D2.3 сигнал логического О подается на вход микросхемы D2.2 (вывод 5) и возвращает первый триггер (D2.1, D2.2) в исходное состояние. Транзистор VI открывается и начинается разряд времязадающего конденсатора. По окончании разряда на эмиттере транзистора V9 напряжение достигает уровня 0,3-0,4 В. При этом второй триггер (D2.3, D2.4) возвращается в исходное состояние. Далее процесс повторяется.

Выходной каскад генератора развертки собран на транзисторах V4, V6 по схеме, аналогичной выходному каскаду канала вертикального отклонения. На транзисторе V5 выполнен стабилизатор тока выходных транзисторов.
