Синхронизация развертки исследуемым сигналом, внешним сигналом и от сети, В............. 0,5-30

Входное сопротивление, кОм, не менее........ 500

Входная емкость без выносного делителя, не более, пФ . . . 40

Напряжение питания-, В............ 220

Потребляемая мощность, В-А, не более....... 18

Габаритные размеры, мм........... 210x270x80

хНасса, кг, не более............. 3

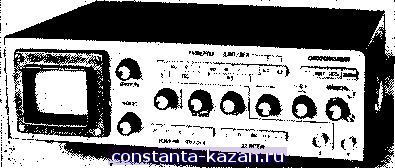

Внешний вид осциллографа приведен на рис. 3.

Рис. 3. Внешний вид осциллографа

2.2. УНИВЕРСАЛЬНЫЙ ГЕНЕРАТОР ИСПЫТАТЕЛЬНЫХ СИГНАЛОВ

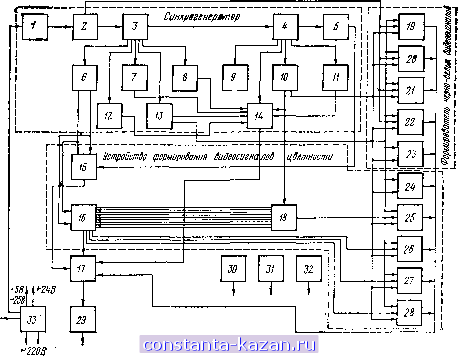

Структурная схема прибора. В состав генератора (рис. 4) входят следующие функциональные узлы: синхрогенератор, формирователь черно-белых видеосигналов, формирователь видеосигналов цветности, смеситель сигналов (17), блок УКВ (29), генераторы 1000 Гц (31), генератор 6,5 МГц (32), генератор 38 МГц (30), переключатели рода работ, блок питания (33).

Синхрогенератор вырабатывает синхронизирующие и гасящие импульсы, входящие в состав полного телевизионного сигнала. Кроме того, при необходимости сигналы с частотой строк и кадров используются для синхронизации внешнего осциллографа.

В состав синхрогенератора входят следующие узлы: задающий генератор сигнала тактовой частоты 1; делитель частоты тактовых импульсов 2; делитель частоты сигнала 468,75 кГц 3: делитель на 625 4; делитель на 256 5; формирователь сигнала коммутацрш Dr и Db 6; формирователь импульсов врезок 7; формирователь уравнивающих импульсов 8; формирователь кадровых гасящих импульсов 10; формирователь сигнала длительностью девять телевизионных строк 9; формирователь кадровых синхроимпульсов 11; формирователь синхросмеси четного и нечетного полей 14.

Задающий генератор сигнала тактовой частоты вырабатывает тактовые импульсы, частота которых должна быть кратной строчной частоте и выбирается из условия необходимого числа клеток изображения сетчатого поля.

Для расчета частоты импульсов генератора задаемся числом клеток по горизонтали (30) и числом тактовых импульсов в клетке (16). При стандартной строчной частоте 15 625 Гц частота задающего генератора составит 15 625-30-16=7,5 МГц.

Рис. 4. Структурная схема универсального генератора испытательных сигналов

Генератор тактовой частоты в рассматриваемом приборе работает в двух режимах: с синхронизацией от сети 50 Гц и без синхронизации (автономный режим). При работе в автономном режиме частота генератора синхронизирована кварцем.

С выхода задающего генератора тактовые импульсы частотой 7,5 МГц подаются на последовательно соединенные делители частоты с коэффициентами деления соответственно 16, 15 и 625. С выхода делителей частоты импульсы частотой 50 Гц поступают на счетчик, выполняющий функции делителя на 256. Этот счетчик вырабатывает импульсы частотой 0,2 Гц, которые могут быть использованы для выключения сигнала цветовой синхронизации. С выхода делителя на 16 импульсы частотой 468,75 кГц подаются на формирователь точечного, сетчатого, шахматного полей и формирователь крестовидной фигуры.

Как известно, в телевизионном вещании применяется чересстрочная развертка. Для создания условий устойчивой синхронизации генераторов развертки на приемной стороне в полукадровых синхроимпульсах делаются прямоугольные врезки через интервал, равный половине периода строки, а перед

полукадровым импульсом и по его окончании вводятся уравнивающие сигналы, следующие также через половину периода строки. Длительность уравнивающих импульсов и врезок в 2 раза короче длительности строчных синхроимпульсов. Поэтому для получения необходимой формы синхроимпульсов с делителя на 15 импульсы подаются на формирователи врезок и уравнивающих импульсов, а с них - на формирователь сигнала синхросмеси четного и нечетного пол>кадров (полей).

С делителя на 15 прямоугольные импульсы поступают также на формирователь строчных синхроимпульсов 12 и на формирователь строчных гасящих синхроимпульсов 13. Строчные гасящие и синхронизирующие импульсы используются для получения синхросмеси четного и нечетного полукадров и испытательных сигналов.

Как уже отмечалось, многие параметры телевизоров могут быть проверены по черно-белым испытательным таблицам. В приборе формирователи 19-23 вырабатывают следующие сигналы испытательной таблицы: крестовидной фи-г)ры; сетчатого, точечного, шахматного полей; градаций яркости.

Принцип формирования видеосигналов цветности в данном приборе основан на применении генераторов, вырабатывающих сигналы с фиксированными значениями частот цветовых поднесущих, значения которых указаны в табл. 1. Как известно, в состав сигнала цветного телевидения входят яркостный сигнал и сигнал цветности. Поэтому в состав устройства формирователя видеосигнала цветности входят формирователи яркостных сигналов (белое поле 24, красное поле 26, зеленое поле 27, синее поле 28, горизонтальные полосы 25) и формирователь цветовых поднесущих 16. Для управления формирователем цветовых поднесущих в приборе применен генератор последовательных сигналов 18, который вырабатывает девять одинаковых по длительности управляющих импульсов, сдвинутых во времени относительно друг друга на одинаковый интервал. Эти импульсы поочередно коммутируют сигналы цветовых поднесущих 16. Запуск генератора последовательных сигналов осуществляется импульсами, по- даваемыми с формирователя кадровых гасящих импульсов.

Та блица 1

Для формирования яркостного сигнала горизонтальных цветных полос импульсы с генератора последовательных сигналов подаются на формирователь сигнала горизонтальных полос 25. Так как в стандартной телевизионной си-
