С57 Ф^?,Г

ДР- J-C68

иОшГн -г 4700

т

Др2 40мкГн I

Вход НЧ сигнала

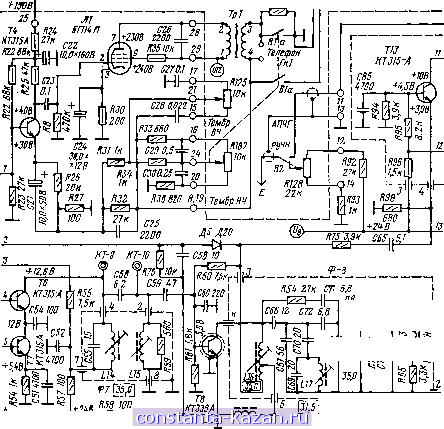

Рис. 39. (Продолжение)

(PIO

---1 KT-I7

R39 100k , (3)

fl,7 AlO \ X

J,0x50B

Ю05 T/ S]H ШЗМ Ю0251К.

ктззок m T/6 Kfiim КТ315Г

m woo ~

i ПК 7-/7 МП 25Б

38 Ш 04/ OJ 0 631 Ьз2 ф4 544 (ij40JZ/ OZS

.>7/ 5

(>~1

Ш7Л

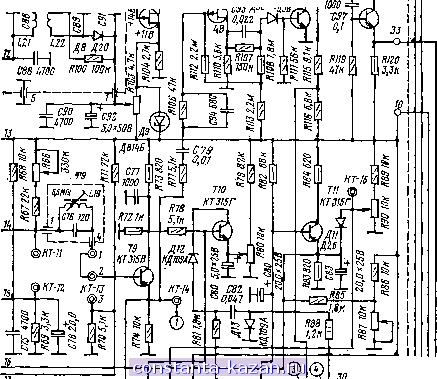

Рис. 39. (Окончание) 74

lKT-8, база транзистора 1Т5, контакт 1, соединенный с резистором 1R41). Если каскад исправен, то на экране телевизионного приемника появляются чередующиеся темные и светлые полосы. Ориентировочно усиление каскада можно оцределить по степени снижения выходного напряжения генератора для получения полос на экране кинескопа одной и той же интенсивности при изменении цепи подачи сигнала. Отсутствие на экране кинескопа полос или малая их интенсивность свидетельствуют о неисправности каскада.

При наличии ГКЧ также можно обнаружить неисправность в УПЧИ. Для определения неисправности УПЧИ необходимо через конденсатор емкостью 1000 пФ с ГКЧ подать ВЧ сигнал на вход последнего его каскада (контрольная точка 1КТ-10). Диапазон частот на ГКИ установить 0-50 МГц. Низкочастотный кабель ГКЧ через резистор сопротивлением 10-20 кОм присоединить к нагрузке видеодетектора (контрольная точка 1КТ-11) или к перемычке 1КТ-13. При этом на экране ГКЧ должно появиться изображение частотной характеристики выходного каскада (рис. 40,а). Если изображение частотной характеристики отсутствует, то необходимо проверить видеодетектор. При отсутствии изображения на нагрузке видеодетектора необходимо воспользоваться детекторной головкой свипп-генератора, для чего ее присоединяют к коллектору транзистора 1Т8, а при снятом экране фильтра 1Ф8 - к различным цепям фильтра и видеодетектора, пока не будет обнаружен участок, где не проходит сигнал. При исправном выходном каскаде УПЧИ ВЧ кабель ГКЧ подключают ко входу предпоследнего каскада. Отсутствие изображения частотной характеристики на экране прибора свидетельствует о наличии неисправности второго каскада.

При исправном втором каскаде проверяют УПЧИ, подавая сигнал на вход первого каскада при отключенной АРУ. Если сигнал не проходит, то неисправен первый каскад. Одной из неисправностей УПЧИ является самовозбуждение. В случае самовозбуждения частотная характеристика на экране прибора произвольно меняет вид и становится сильно изрезанной. Возбуждение канала УПЧИ возможно при выходе из строя блокировочных конденсаторов в шинах питания и неисправных общих шинах.

Контроль и настройка УПЧИ. Настройку УПЧИ производят с помощью ГКЧ. Перед тем как настроить УПЧИ телевизионного приемника, необходимо отключить АРУ (снимают перемычку 1КТ-13), Настройку контуров необходимо начинать с третьего каскада УПЧИ. Для этого отпаивают верхний по схеме конец конденсатора 1С59 и через него с генератора Х1-19 подают сигнал на базу транзистора 1Т8. Потенциальный конец НЧ кабеля ГКЧ через резистор сопротивлением 10 кОм присоединяют к контрольной точке 1КТ-11, а зем-

30 31,5 JJ дв 39,5 W,t5 %Щ

Рис. 40. Частотные характеристики УПЧИ
