Для отыскания неисправности в цепях синхронизации необходимо подключить осциллограф к точке 33 (см. рис. 39), предварительно отключив конденсатор ЗС32 на плате разверток и определить размах кадрового синхроимпульса, значение которого должно быть около 20 В.

При невозможности кратковременной остановки изображения ручкой Частота кадров неисправность следует искать в цепях, определяющих частоту блокинг-генератора кадровой развертки. Если при вращении ручки Частота кадров удается остановить на мгновение изображение, то это указывает на исправность задающего генератора. Причиной отсутствия синхронизации кадров, как правило, является выход из строя транзистора 1Т17.

Неисправность системы строчной синхронизации. Причиной нарушения синхронизации по строкам могут'быть пропадание синхроимпульсов, неисправность устройства АПЧиФ или задающего генератора.

Если при вращении ручки Частота строк изображение хотя бы на мгновение устанавливается, то это указывает на исправность задающего генератора. Если же при самой тщательной регулировке частоты строк не удается установить нормальное изображение даже на очень короткий промежуток времени, следует искать неисправность в деталях, определяющих частоту задающего генератора строчной развертки, в его лампе или транзисторе и в устройстве .АПЧиФ.

Для уточнения причины нарушения нормальной работы необходимо перевести задающий генератор в режим свободных колебаний, соединяя сетку три-юда лампы, на которую подается управляющее напряжение, с шасси.

Для проверки АПЧиФ электронный вольтметр постоянного напряжения (шкала 3-10 В) через резистор сопротивлением 1 МОм подключают к выходу схемы, затем поворачивают ручку Частота строк пз одного крайнего положения в другое. При этом стрелка прибора долж;на отклоняться сначала в одном направлении, а затем -в другом (около 1-2 В в каждую сторону). Такие показания свидетельствуют о том, что фазовый детектор создает на выходе управляющее напряжение, полярность которого изменяется в соответствии с частотой задающего генератора. Если же постоянное напряжение при повороте ручки Частота строк не изменяется или изменяется несимметрично относительно среднего уровня сигнала, то неисправна система АПЧиФ или . мпульсы синхронизации на нее не поступают.

Для отыскания неисправности, вызванной отсутствием строчных синхроимпульсов, необходимо подключить осциллограф к контактам 1-2 платы разверток и проверить наличие строчных синхроимпульсов. Если они отсутствует, необходимо проверить наличие строчных синхроимпульсов на резисторе 1R1.L6 (см. рис. 39) и цепь соединения амплитудного селектора со схемой А:ПЧиФ.

Одновременная неисправность кадровой и строчной синхронизации может быть вызвана рядом причин: выходом из строя усилительного каскада амплитудного селектора, искажением формы видеосигнала, поступающего с видео-детектора.

Чтобы найти неисправность, необходимо с помощью осциллографа определить источник неисправности системы синхронизации. Для этого осциллограф подключают к перемычке 1КТ-13 (см. рис. 39) и проверяют форму и амплитуду видеосигнала. Размах видеосигнала должен быть около 1 В, а амплитуда строчных и кадровых синхроимпульсов должна быть около 25% ам-

нлитуды всего видеосигнала. Форма синхроимпульса должна быть прямоугольной. Если окажется, что синхроимпульсы ограничены, то это может происходить из-за неправильной работы системы АРУ. Если параметры видеосигнала соответствуют требуемым, а синхронизация отсутствует, то необходимо методом исключения определить, где находится неисправность - в усилителе-ограничителе или в амплитудном селекторе. Для этого осциллограф подключают к базе транзистора 1Т16 амплитудного селектора и определяют наличие синхроимпульсов в цепи базы. Уровень входного сигнала должен быть не менее 1 В. При отсутствии сигнала в цепи базы транзистора IT 16 необходимо осциллограф подключить на вход усилителя-ограничителя (база транзистора 1Т15),. Если имеется входной сигнал на базе транзистора 1Т15, необходимо проверить наличие его на истоке транзистора 1Т15. Размах сигнала должен быть около 8-12 В, причем на коллекторе транзистора могут наблюдаться синхроимпульсы, а видеосигнал может отсутствовать (полностью ограничен).

При большом уровне сигнала на входе (около 1 В) этот каскад полностью отделяет синхроимпульсы от видеосигнала. Если усилитель-ограничитель исправен, необходимо проверить амплитудный селектор.

Амплитудный селектор. При нормальной работе а.мплптудного' селектора* размах напряжения на его выходе должен незначительно отличаться от напряжения питания транзистора. Проверяют это с помощью осциллографа. Если на осциллограмме синхроимпульсы четкие и имеют плоскую вершину, а амплитуда пх равна напряжению питания транзистора, амплитудный селектор исправен. Если вершпна синхроимпульсов не плоская, то, следовательно, транзистор не работает в режиме насыщения, вследствие того что его усиление недостаточно, неправильно выбрано напряжение смещения или мало входное напряжение.

Если форма синхроимпульсов не искажена, а амплитуда мала, то неисправен транзистор. Если в выходной цепи транзистора сигнал изображения не отделен от синхроимпульсов, то причиной неисправности является большой тоа утечки транзистора.

5.8. КАНАЛ ЯРКОСТИ

Неисправности канала яркости. Неисправности видеоусилителя имеют существенное влияние на работу телевизионного приемника в целом. Это следует из функций, которые выполняет видеоусилитель в приемнике. Повреждения в видеоусилителе могут быть причиной следующих неисправностей в работе приемника: отсутствие изображения; изображение слишком малой или чрезмерно большой контрастности; изображение с пониженной четкостью; изображение размытое (с малым содержанием НЧ составляющих в видеосигнале); отсутствие синхронизации. Кроме того, неисправность видеоусилителя может вызвать отсутствие свечения экрана кинескопа или слишком большую яркость растра изображения.

Экран кинескопа не светится. Наиболее вероятная причина - это запирание кинескопа большим напряжением смещения ПО-120 В между катодом к анодом. Для отыскания неисправности необходимо проверить вольтметром напряжения на электродах кинескопа. Если напряжение на катоде кинескопа высокое и близко к напряжению источника питания, а остальные напряжения нормальные, то причина отказа - выход из строя выходного каскада видео-

МП256

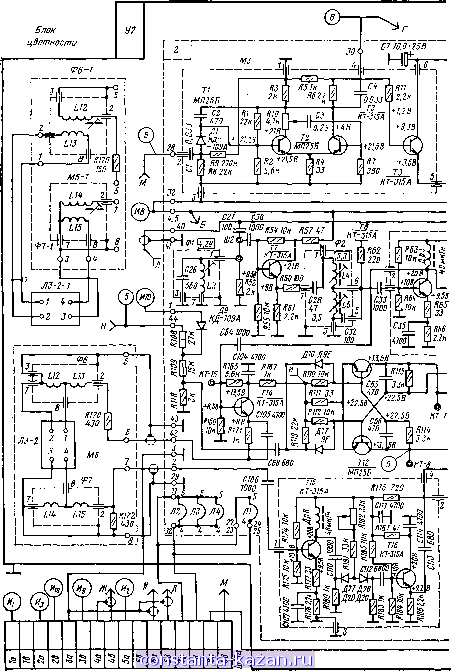

Рис. 44. Принципиальная схема блока цветности
