строя системы автоматического выключения режекции. Для проверки этого необходимо включить испытательную таблицу 0249 (испытательный сигнал - точечное поле) и по изображению вертикального клина (точек) убедиться в том, что при выключении режектора четкость возрастает. Если этого не наблюдается, необходимо закоротить выводы 3 и 2 режекторных контуров и убедиться в улучшении четкости изображения вертикального клина. Затем следует проверить систему автоматического отключения режекторных контуров. Для этого измеряют нап|ряжение на электродах транзистора 2Т6 при включении и отключении канала цветности. Когда идет передача цветного телевидения (включен сигнал горизонтальных цветных полос) и канал цветности открыт, на базе и коллекторе транзистора 2Т6 напряжения соответственно должны быть +0,& и -13 В. При передаче черно-белого изображения (точечное поле) канал цветности закрыт, напряжения соответственно на базе и коллекторе транзистора должны быть -0,3 и -0,5 В. Если напряжения соответствуют приведенным, то цричину неисправности следует искать в выходе из строя цепей контуров (обрыв катушек, конденсаторов).

Бели нет черно-белого изображения, а цветное имеется и интенсивность цветов недостаточна, то причиной неисправности является отсутствие яркостной составляющей. Для отыскания неисправности необходимо с помощью осциллографа проверить тракт яркостного канала, начиная от контакта 40 платы 2, куда подается сигнал цветности, до катода кинескопа. Наиболее вероятной причиной неисправности является нарушение соединительных цепей, в частности обрыв линии задержки.

Контроль канала яркости. Перед настройкой канала яркости необходимо обязательно отключить строчную развертку (вынуть лампу 6П45С) и снять панельку с цоколя кинескопа. Сигнал с выхода генератора качающейся частоты через конденсатор 20-50 мкФ подают на выходной каскад ВУ (управляющая сетка лампы 6Ж52П). Детекторную головку генератора подключают к шестой ножке панельки кинескопа и шасси. Параллельно детекторной головке подключают конденсатор емкостью 20 пФ, чтобы общая емкость была приблизительно равна входной емкости кинескопа.

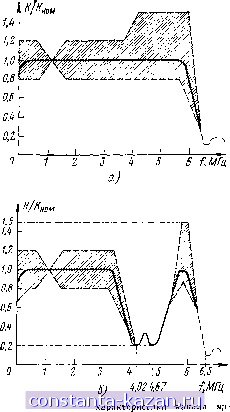

Рис. 45. Частотные кости:

а - при выключенной режекции; б - при включенной режекции

Сначала настраивают режекторные контуры. Для этого отпаивают один конец конденсатора 2С24. Диапазон частот на приборе устанавливают О- 50 МГц. Вращая сердечник катущек 2L1, 2L2, настраивают режекторные контуры соответственно на частоты 4,67 и 4,02 МГц. Затем ВЧ кабель генератора подключают к контрольной точке 1КТ-11. Предварительно необходимо переключить перемычку 1КТ-13 в положение, когда замкнуты контакты 1 и 2. Аттенюатор выходного сигнала на ГКЧ устанавливают в положение 60 дБ. После включения питания телевизора на экране ГКЧ должно появиться изображение частотной характеристики (рис. 45,а). Затем настраивают режектор-ный контур 1Ф9 на частоту 6,5 МГц. Для этого выходной аттенюатор прибора ставят в положение 10 дБ и, вращая сердечник катущки 1L19, добиваются минимума частотной характеристики на частоте 6,5 МГц.

5.9. КАНАЛ ЦВЕТНОСТИ

Неисправности канала цветности можно обнаружить по характерным признакам: отсутствию или пропаданию цветного изображения; нарущению цветовой синхронизации; нарущению правильности цветовоспроизведения.

Отсутствие или пропадание цветного изображения может быть вызвано рядом причин, например неисправностью в селекторе каналов, УПЧИ и канале цветности. При относительно узкой полосе пропускания УПЧИ сигнал цветности может не воспроизводиться из-за того, что цветовые поднесущие будут сильно ослаблены.

Отсутствие цветного изображения может также быть при неправильной настройке гетеродина селектора каналов. Для того чтобы убедиться в исправности УПЧИ и правильной настройке гетеродина, необходимо переключатель телевизора АПЧГ - ручная , поставить в положение Ручная , а ручкой потенциометра 1R128 настроить гетеродин на частоту, при которой будут наилучшие звук и изображение. Если при этом цветное изображение не появится, то неисправность возникает в канале цветности или из-за уменьшения полосы пропускания тракта селектора каналов и УПЧИ. Последнее можно проверить при приеме передаваемой телецентром испытательной таблицы 0249: по воспроизведению вертикального клина или по испытательному сигналу точечного поля (видимость точек на экране).

Чтобы определить неисправность в канале цветности, следует убедиться, не является ли выход из строя устройства цветовой синхронизации причиной отсутствия сигнала цветности. Для этого замыкают конт]рольную точку 2КТ-10 на корпус (см. рис. 44) и открывают оба канала цветности. Если появится цветное изображение, то неисправность следует искать в устройстве цветовой синхронизации. Если при открывании каналов появятся цветовые помехи на изображении, то причиной неисправности могут быть как каскады блока цветности, так и цепи подачи видеосигнала в блок цветности.

Определить неисправность в канале цветности можно с помощью осциллографа. Для этого сначала подключают его к контакту 40 платы 2 и убеждаются в наличии видеосигнала на входе канала цветности. Затем осциллограф последовательно подключают к выходу эмиттерного повторителя (на базу транзистора 2Т8), ко входам электронного коммутатора (контрольные точки 2КТ-9, 2КТ-20) и к его выходам, пока не будет обнаружен неисправный кас-

кад. Затем проверяют напряжение на выводах транзисторов и элементах неисправного каскада.

Нарушение правильности цветовоспроизведения. Качество цветовоспроизведения на экране кинескопа наиболее удобно оценивать по сигналу цветных горизонтальных полос, по равномерности свечения экрана при подаче испытательного сигнала белого, зеленого, К|расного и синего полей, верности воспроизведения дополнительных цветов (желтого, голубого, пурпурного).

Рассмотрим наиболее часто возникаюшие неисправности.

1. Неодинаковая насыщенность цвета на соседних строках. Причиной неисправности канала цветности являются различные по амплитуде сигналы прямого и задержанного каналов. Устранить эту неисправность при исправной линии задержки можно с помощью регулировки сопротивления переменного резистора 2R182.

2. Изображение цвета на экране кинескопа воспроизводится с вдвое меньшей четкостью и пониженной насыщенностью. Наиболее частой причиной такого отказа является выход из строя одного из каналов блока цветности, например, из-за обрыва выводов линии задержки, контуров и других неисправностей в усилителях. В результате на модуляторы кинескопа цветоразностные сигналы поступают через строку.

3. При регулировке насыщенности белая полоса (белое поле) окрашивается в красный или синий цвет. При правильной настройке баланса белого причиной нарушения такого цветовоспроизведения является неправильная настройка частотных детекторов.

4. Отдельные цвета горизонтальных полос отличаются от требуемых. Наиболее частой причиной этого является недостаточная ширина рабочего участка характеристики детектора одного из каналов. Неисправность можно устранить правильной настройкой дискриминаторов.

5. Отсутствие резких границ между цветными полосами. Это явление возникает при узкой полосе пропускания канала цветности, расстройке фильтра ВЧ предыскажений, из-за чего ВЧ составляющие сигнала сильно ослабляются. Необходимо с помощью приборов проверить форму частотной характеристики канала, и если она не соответствует нормам, то подстроить канал.

6. При приеме цветного изображения поле экрана остается окрашенным в какой-либо цвет.

Причиной неисправности является выход из строя одной из пушек кинескопа или неисправность в одном из цветоразностных каналов. Предварительно необходимо измерить напряжение на электродах кинескопа и ламп выходных каскадов усилителей. Неисправность определяют с помощью осциллографа, измеряя размах и проверяя форму цветоразностного сигнала на анодах ламп оконечных видеоусилителей.

7. На вертикальных границах цветного изображения имеются зазубрины, контуры изображения размыты, цветовая четкость плохая.

Причиной появления такой неисправности является временное рассогласование прямого и задержанного сигналов цветности. Прямой и задержанный сигналы цветности должны быть сдвинуты один относительно другого на время строчного интервала. Однако из-за различия полос пропускания каналов прямого и задержанного сигналов и неточной задержки на строчный интервал в линии задержки (допуск 170 не) происходит их временное рассогласование. Чтобы убедиться в том, что эти искажения возникают от дефектов в канале
