схеме сигналы цветности передаются через строку, на формирователь сигнала цветовых поднесущих подаются коммутирующие импульсы строк Db и Db.

Для управления работой блока декодирования цветного телевизионного приемника в приборе имеется формирователь сигнала цветовой синхронизации 15. Полный телевизионный сигнал снимается с выхода смесителя сигналов 17. В смесителе объединяются сигналы цветности и яркости, в видеосигнал вводятся строчные и кадровые гасящие и синхронизирующие импульсы и сигналы цветовой синхронизации.

Для контроля работы телевизионного приемника с антенного входа в приборе применен блок УКВ 29, который формирует испытательный ВЧ сигнал на частоте второго телевизионного канала. Для проверки трактов усилителя промежуточной частоты изображения (УПЧИ), усилителя промежуточной частоты звука (УПЧЗ) и усилителя низкой частоты (УНЧ) в приборе соответственно имеются три генератора: 30, 31, 32. Все каскады прибора питаются постоянным и переменным напряжениями от блока питания 33.

Принципиальная схема прибора. Синхрогенератор. Генератор сигналов тактовой частоты, принципиальная схема которого представлена на рис. 5, вырабатывает прямоугольные импульсы частотой 7,5 МГц. В приборе применены

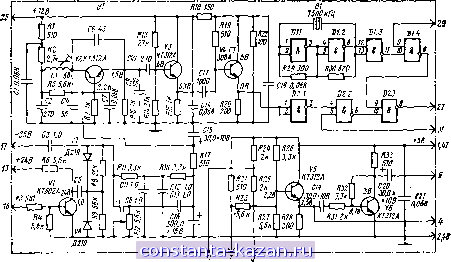

Рис. 5. Принципиальная схема генератора сигнала тактовой частоты и смесителя сигналов

два задающих генератора: LC-автогенератор синусоидальных колебаний на транзисторе V2, который используется в случае привязки частоты импульсов полей к частоте питающей сети 50 Гц и генератор с кварцевой стабилизацией на интегральной микросхеме D1. Формирование прямоугольных импульсов из синусоидального сигнала осуществляется в усилителе-ограничителе, собранном на транзисторе V4 и подключенном к автогенератору через буферный каскад V3. Кроме функции ограничения каскад усилителя-ограничителя осуществляет согласование устройств на транзисторах и интегральных микросхемах.

Автогенератор собран по схеме емкостной трехточки с общей базой. Частота генерируемых колебаний определяется индуктивностью L1 и конденсаторами С2, С4, С6, С9. Режим транзистора V2 по постоянному току и температурная стабилизация режима обеспечиваются резисторами R2, R5, R7, R10. Благодаря подключению конденсатора С7 амплитуда ВЧ сигнала на базе транзистора V2 автогенератора по отношению к общему проводу имеет нулевое значение. Резистор R1 и конденсатор 01 в цепи питания генератора выполняют функцию элементов фильтра. Буферный каскад V3 собран по схеме эмиттер-ного повторителя. Привязка частоты импульсов полей к частоте питающей сети 50 Гц достигается за счет использования фазовой подстройки частоты (ФАПЧ). Фазовый детектор системы ФАПЧ включает диоды V7, V8, шунтированные резисторами R8, R9, на которые через конденсаторы СЗ, С5 подаются сравниваемые сигналы: от сети 50 Гц - синусоидальный 26 В и с выхода каскада на транзисторе VI - гасящие импульсы полей. Непосредственная подача гасящих импульсов на фазовый детектор не позволяет обеспечить необходимую полосу захвата системы ФАПЧ. Этим объясняется введение каскада на транзисторе VI, который работает в ключевом режиме и позволяет получить импульс амплитудой около 22 В.

В качестве фильтра цепи управления ФАПЧ используется двойной Т-мост на элементах R11, R12, R16, СМ, С12, С8, С13. Элементы моста выбраны так, что он настроен на частоту 50 Гц. Точная настройка производится с помощью резистора R12. Дополнительное ослабление составляющей сигнала управления с частотой 50 Гц осуществляется П-образным фильтром 016, RI17, С15. Изменение частоты автогенератора обусловлено увеличением или уменьшением емкости коллекторного перехода транзистора V2 под действием управляющего сигнала, снимаемого с конденсатора С15.

Сигнал с выхода усилителя-ограничителя поступает на вход интегральной микросхемы D2.1, выполняющей функцию инвертора-формирователя. Микросхемы D2.2, D2.3, D1.4 позволяют производить выбор сигнала. Если на входе 9 микросхемы D1.4 сигнал имеет уровень логического О, а на входе 5 микросхемы D2.2 - логической 1, то на выходе (вывод 27) имеется сигнал с частотой LC-автогенератора. Если уровень логической 1 имеется на входе 9 микросхемы D1.4, а уровень логического О на входе 5 микросхемы D2.2, на выход поступает сигнал, имеющий частоту кварцевого генератора. Выбор необходимого режима работы производится с помощью кнопочного переключателя Синхронизация , выведенного на переднюю панель прибора.

Кварцевый генератор включает в свой состав последовательно включенные микросхемы D1.1 и D1.2, в цепи положительной обратной связи которых имеется кварцевый резонатор В1 частотой 7,5 МГц. Каскад на элементе D1.3 является буферным, а каскад на микросхеме D1.4, как уже отмечалось, необходим для коммутации выходных сигналов. Делитель частоты тактовых импульсов представляет собой двоичный асинхронный счетчик на D-триггерах D1.1, D1.2, D2.1, D2.2 (рис. 6). Инверсный импульсный сигнал на выходе микросхемы D13.1 и прямой на входе интегральной микросхемы D11.3 имеют частоту 7500:16=468,75 кГц. На выходе 8 микросхемы D2.2 сигнал меандр имеет ту же частоту.

Делитель частоты сигнала 468,75 кГц позволяет получить импульсы с двойной строчной частотой 31 250 кГц. В его состав входят четыре D-триггера (D3.1, D3.2, D4.1, D4.2), микросхема D7.1--4H-E и RS-триггер на микро-

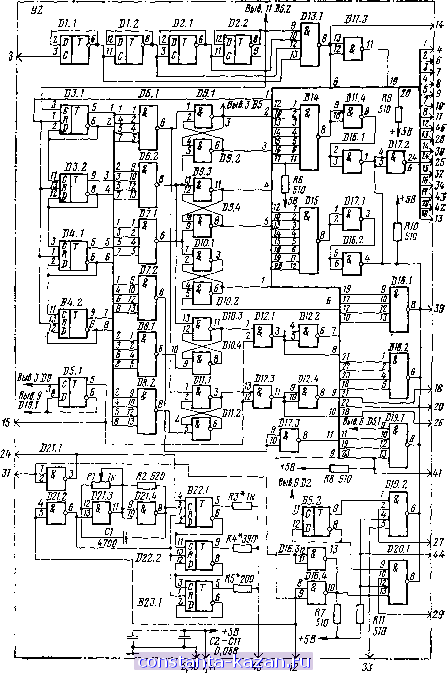

Рис. 6. принципиальная схема делителей частоты и формирователей испытательных сигналов для получения черно-белых изображений (Di~-D5, D22, D23 - интегральные микоо-схемы К155ТМ2; D6-D8, D13 - К155ЛА6; D9-D11, D12, D17, D21 - К155ЛАЗ: D18 D19 D20- К155ЛА7; D15, В14-К155ЛА2; 016-К155ЛА8)
