отсутствие цвета на темных участках черно-белого изображения, а под динамическим - отсутствие окраски черно-белого изображения во всем диапазоне изменения яркости н контрастности. Регулировки баланса белого желательно ьыполнять Б затемненной комнате во избежание ошибок, которые незаметны в комнате с нормальным освещением.

Перед регулировкой баланса регулятор контрастности устанавливают в среднее положение, регулятор яркости - на минимум, регулятор цветового тона - приблизительно в среднее положение.

Сначала устанавливают статический баланс белого. Для этого с генератора испытательных сигналов на вход телевизора подают испытательный сигнал белое поле . Регуляторами напряжения 3R71-3R73 на ускоряющих электродах прожекторов добиваются их одновременного запирания. Выключают зеленый н синий прожекторы кинескопа. Потенциометром 3R71 устанавливают едва видимым монохромное красное изображение. Включают синий и зеленый прожекторы кинескопа. Потенциометрами 3R72, 3R73 (см. рис. 49) добиваются белого свечения экрана. Если статический баланс белого выполнен верно, то при уменьшении яркости три монохромных растра исчезают одновременно.

Регулировку динамического баланса белого выполняют при повышенной яркости изображения при подаче сигнала горизонтальных градаций яркости. Необходимого соотношения токов электронных прожекторов во всем диапазоне яркостей изображения достигают с помощью регуляторов управляющего напряжения 9R1, 9R2, включенных в катодные цепи прожекторов (рис. 56). Так как ка-

!Г>

S00-7D0B 22D-29DB т-120В

ШЗа

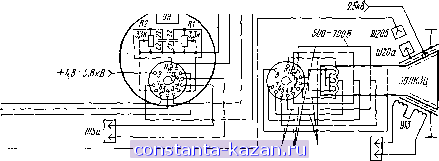

Рис. 56. Принципиальная схема платы разрядника

тод красного прожектора непосредственно связан с выходом яркостного усилителя, то управляющее напряжение на синем и зеленом прожекторах настраивается относительно него. Если светлые участки испытательного изобралсения окрашены и на них заметен преобладающий Цвет, то необходимо произвести соответствующую коррекцию. Так, если испытательное изображение имеет красный оттенок на светлых участках, то необходимо уменьшить управляющее напряжение на красном прожекторе, но, поскольку регулятор отсутствует, следует увеличить управляющее напряжение на синем и зеленом прожекторах.

Следует учитывать, что изменение управляющего напряжения на катодах прожекторов незначительно влияет на экранные напряжения, вызывая неболь-

шое нарушение статического баланса белого, т. е. появление окраски на темных-, участках испытательного изображения. В таком случае попеременно регулируются экранное и управляющее напряжения до достижения наилучшего результата. Баланс белого считается достигнутым, если при различных значениях яркости и контрастности черно-белое изображение на экране кинескопа не имеет окраски.

5.12. СТРОЧНАЯ РАЗВЕРТКА

Наиболее распространенными признаками неисправности блока строчной развертки являются: плохая синхронизация изображения по горизонтали, отсутствие растра, недостаточный размер растра по горизонтали, большой размер растра по горизонтали, изменение размера растра при регулировке яркости, сильно расфокусированное изображение, нарушение линейности изображения по горизонтали, искривление вертикальных линий, наложение светлых полос на основное изображение по краям растра (слева и справа). Рассмотрим способы отыскания этих неисправностей. Неисправности системы строчной синхронизации рассмотрены выше.

Если нет растра прп введенном регуляторе яркости, то прежде всего следует проверить напряжение питания. Кроме неисправности задающего генератора и выходного каскада строчной развертки и связанного с ней высоковольтного выпрямителя причиной отсутствия растра может быть выход из строя кинескопа и цепи регулировки яркости. Проверка напряжения между катодом и управляющим электродом кинескопа и возможности его регулировки позволяют сделать вЫ(Вод об исправности цепей регулировки яркости и выходных цепей видеоусилителей яркостного и цветоразностных каналов. Если проверенные цепи исправны, то неисправность следует искать в блоке строчной развертки.

Если при повороте ручки Частота строк не слышно характерного свиста Б строчном трансформаторе и на управляющей сетке лампы выходного каскада, строчной развертки отсутствуют отрицательное напряжение 50-70 В или импульсы, то причиной неисправности является выход из строя задающего генератора или выходного каскада строчной развертки.

Если на первой сетке лампы ЗЛЗ (см. рис. 49) имеются управляющие импульсы, а напряжение смещения -50 -.--70 В отсутствует, то причина неисправности - выход из строя лампы 6П45С пли обрыв ее катодной цепи или подогревателя. Когда экран не светится, но при повороте ручки Частота строк слышен характерный свист строчного трансформатора, а высокое напряжение отсутствует, причиной неисправности являются выход из строя высоковольтного, выпрямителя (неисправна лампа ЗЦ22С), обрыв или короткое замыкание в высоковольтной обмотке строчного трансформатора [напряжение вольтдобавки равно напряжению источника пптання; пробой одного из конденсаторов, шунтирующих обмотку ТВС (4СЗ)].

Если экран кинескопа не светится, но через 2-3 мин раскаляется анод демпферного диода 6Д22С, то наиболее вероятной причиной неисправности является выход из строя трансформатора или пробой изоляции между кадровыми и строчными отклоняющими катушками.

Если размер растра мал и напряжение на аноде кинескопа сильно изменяется при регулировке яркости, причиной неисправности чаще всего бывает замыкание в строчных отклоняющих катушках. Когда анодное напряжение кине-

скопа ниже нормального, неисправность обусловлена цепью стабилизации размера по горизонтали.

Если размер растра по горизонтали велик и ручка регулировки размера не позволяет уменьши'я размер, то причиной неисправности служат обрыв конденсатора ЗС19 или Hapyiii-HHe цепи подключения наристора 3R18. Причину изменения размера изображения при регулировке яркости следует искать в потере эмиссии лампами строчной развертки ЗЛ4-ЗЛ5, а также в неправильной установке режима лампы стабилизации высокого напряжения.

Регулировку устройства стабилизации высокого напряжения осуществляют следующим образом: ручной регулировки яркости запирают кинескоп, к контрольной точке ЗКТ4 (см. рис. 49) подключают вольтметр, потенциометром 3R63 устанавливают ток через стабилизирующий триод равным 1 мА, что соот-

Блок управления

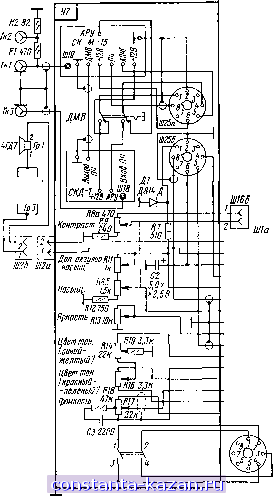

Рнс. 57. Принципиальная схема блока уяоавления
