ветствует показанию вольтметра 1 В, подключают киловольтметр С1-96 к аноду кинескопа и замеряют напряжение, которое должно быть около 25 кВ, Если напряжение отличается, то перестановкой перемычки 4В2 замыкают часть конденсаторов ЗС43, 4СЗ, шунтирующих обмотку трансформатора ЗТр1. Если напряжение на аноде кинескопа меньше требуемого, то емкость шунтирующих конденсаторов следует уменьшить, а если больше - увеличить.

Далее ручкой Размер по горизонтали устанавливают необходимый размер изображения, а ручками Яркость и Контрастность (рис. 57), устанавливают ток кинескопа, сначала равный 0,1 мА, а затем - 0,9 мА. Стабилизация напряжения считается удовлетворительной, если разность между напряжениями на аноде кинескопа для каждого из этих токов не превышает 500 В.

Ток кинескопа определяют по падению напряжения на резисторе R=510 Ом в цепи катодов. Если изображение сильно расфокусировано и напряжение фокусировки находится в пределах нормы, то причиной неисправности является выход из строя кинескопа. Если фокусирующее напряжение меньше требуемого или отсутствует, то причину следует искать в цепях выпрямителя фокусировки: вышел из строя селеновый столбик 4Д1, неисправен один из резисторов делителя напряжения.

Если изображение расфокусировано незначительно, то неисправность устраняется перестановкой перемычки 4В1 и подстройкой потенциометра Фокусировка . Когда фокусирующее напряжение велико и не регулируется, то вышел из строя потенциометр Фокусировка .

При нарушении линейности изображения по горизонтали в левой и правой частях растра наиболее вероятными причинами являются смещение магнита РЛС из-за плохого крепления, частичная потеря эмиссии лампы ЗЛЗ или изменение емкости корректирующего конденсатора ЗС27.

Искривления в виде мелких зубцов вертикальных линий, которое не меняется при повороте ручки Частота строк , возникает при проникновении помех на выход схемы АПЧиФ или при плохой фильтрации управляющего напряжения из-за изменения сопротивлений резисторов 3R4, 3R6-3R9 или неисправности конденсаторов ЗС6-ЗС9.

Если искривление вертикальных линий сопровождается потрескиванием в громкоговорителе, то причина неисправности - стекание высокого напряжения на шасси из-за ухудшения изоляции в цепи питания анода кинескопа. Если с левой или с правой стороны растра на изображении присутствуют светлые полосы и при повороте ручки Частота строк ширина полос изменяется (на полосках видно продолжение передаваемого изображения, но в обратном направлении), то причиной неисправности является выход из строя цепей гашения обратного хода, в частности обрыв резисторов 2R14, 2R15.

5.13. КАДРОВАЯ РАЗВЕРТКА

При отыскании неисправностей в блоке кадровой развертки необходимо учитывать связи, существующие между выходным каскадом, системой динамического сведения, устройством коррекции подушкообразных искажений и устройством центровки.

Неисправности в блоке кадровой развертки можно определить по испытательной таблице. При неисправности в блоке кадровой развертки наиболее вероятны следующие явления: плохая синхронизация изображения, отсутствие

изображения (на экране видна светлая горизонтальная линия), изображение-имеет ограниченный размер по вертикали, изображение имеет линейные искажения развертки по кадрам.

При плохой синхронизации следует отключить задающий генератор кадро-вой разве^ки от устройства синхронизации (отпаять конденсатор ЗС32) и с помощью осциллографа проверить амплитуду и форму синхроимпульсов. ЕслИ синхроимпульсы имеют требуемую форму и размах, то неисправность следует искать в цепях задающего генератора. Синхронизация кадровой развертки может нарушиться из-за того, что частота задающего генератора значительно отличается от частоты следования кадровых синхроимпульсов. Это вызывается изменением параметров элементов, определяющих частоту задающего генератора (3R67, 3R39, ЗС31).

При появлении на экране светлой горизонтальной линии следует сразу л<е уменьшить яркость, чтобы не повредить люминофор. Причиной отсутствия развертки может быть неисправность задающего генератора, оконечного каскада или цепей, связывающих выходной каскад с отклоняющей системой. Сначала осциллографом определяют неисправный каскад. Для этого осциллограф подключают к контрольным точкам ЗКТ-6, ЗКТ-8, ЗКТ-9, начиная с задающего генератора кадровой развертки, и проверяют наличие сигналов. При обнаружении неисправности каскада измеряют напряжение на выводах транзисторов и проверяют омметром исправность элементов каскада.

Появление темных полос сверху и снизу растра вызвано уменьшением амплитуды отклоняющего тока кадровой развертки. Возможные причины такого явления: уменьшение напряжения источника питания -f30 В, уменьшение коэффициента передачи транзистора ЗТ4 выходного каскада кадровой развертки, изменение емкости конденсаторов ЗСЗЗ, ЗС34 и сопротивлений резисторов, 3R40, 3R42, определяющих частоту и размер пилообразного напряжения.

Регулятор сВвёения /(/Iff

Отклоняющая система /Ш/

Рнс. 58. принципиальная схема системы сведения

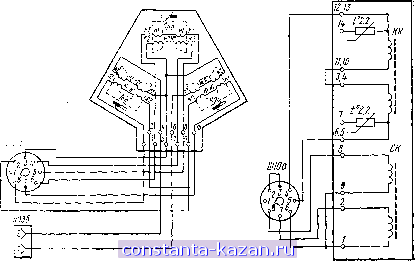

Рис. 59 Ппинципнальная схема отклоняющей системы

При уменьшении размеров изображения по вертикали следует помнить о том, что кроме кадровых отклоняющих катушек ТВК связан со схемой дина-тмического сведения. Если при отсоединении разъема платы динамического сведения размер растра по вертикали увеличится и несколько превысит нормальный, то причину нарушения следует искать в непсправности элементов сведения (рис. 58). Если изображение имеет искажения по вертикали, то с помощью ручки Линейность по вертикали устранить эту неисправность не удается.

Если изображение завернуто сверху и снпзу (размер изображения мал), причиной неисправности является межвитковое замыкание в кадровых отклоняющих катушках (рпс. 59) или выходном кадровом трансформаторе ЗТрЗ.

Когда размер изображения по вертикали больше нормального, а верхняя или нижняя часть изображения растянута, причиной неисправности служат изменение номиналов, корректирующих элементов 3R44, ЗС34, обрыв цепочки ЗС38, 3R47, изменение режима работы транзисторов ЗТ4, ЗТ5.

5.14. БЛОК ПИТАНИЯ И БЛОК КОЛЛЕКТОРА

Неисправности в источнике питания телевизионного приемника можно разделить на четыре группы: неисправности в цепях накала и в цепи питания анодов ламп; неисправности, связанные со схемой стабилизатора напряжения; неисправности, вызывающие цветовой и яркостный фоны.

В цепях накала могут происходить обрывы и замыкания, вызывающие отсутствие накала ламп. Отсутствие анодных напряжений на выходе выпрямителя р большинстве случаев вызвано перегоранием предохранителей и выходом из строя выпрямительных диодов.

Отсутствие низковольтных напряжений на выходе стабилизатора вызвано перегоранием предохранителя, предназначенного для защиты регулирующего транзистора и выхода из строя выпрямителя.

Если напряжение на выходе стабилизатора значительно больше номинального и не регулируется, то одной из главных причин неисправности стабилизатора является пробой проходного транзистора. Если напряжение на выходе стабилизатора меньше номинального и так же не регулируется, причиной отказа является выход из строя управляющего транзистора. При проверке годности транзистора омметром необходимо отпаять все выводы транзистора и измерить сопротивление между базой и эмиттером, базой и коллектором в прямом и обратном направлениях (поменять местами щупы омметра). Если сопротивления одинаковы, то транзистор вышел из строя и его следует заменить.

Яркостный ф,он - это медленно перемещающиеся по экрану сверху вниз или, наоборот, снизу вверх темные горизонтальные полосы. Основными причинами появления яркостного фона являются: уменьшение емкости электролитических конденсаторов в сглаживающих фильтрах выпрямителя, частичное замыкание витков в обмотке дросселей фильтра, чрезмерное потребление тока, приводящее к насыщению сердечников. Появление яркостного фона может быть вызвано и другими неисправностями в телевизоре: замыканием нити накала на катод в лампах и кинескопе, плохой фильтрацией напряжения в системе АРУ, паразитными наводками на цепи селектора каналов и УПЧИ.

Цветовой фон - это яркая горизонтальная полоска, цвет которой изменяется по мере перемещения по экрану сверху вниз или наоборот. Очень часто цветовой фон возникает при выходе из строя схемы размагничивания. При про-
