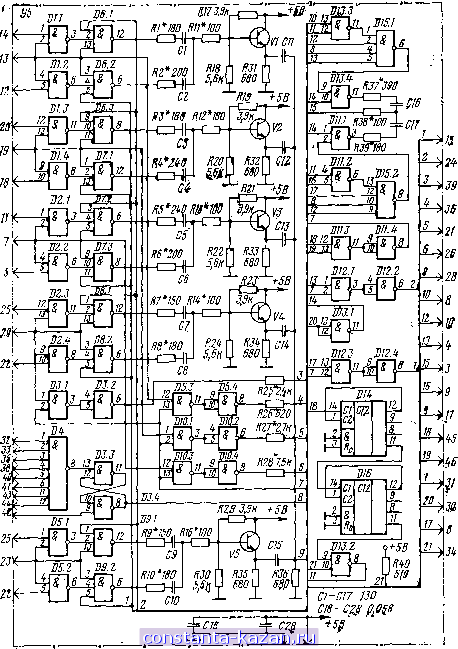

Рис. 9. Принципиальная схема формирователя испытательных сигналов зеленого, красною, синего и белого полей (D1-D3, D5, D10-D13 - интегральные микросхемы К115ЛАЗ; D4 - К155ЛА2; D6-D9 - К155ЛА4; D14, D16 -К155ИЕ5; D15 -К155ЛА6; V1-V5 - транзл1Сторы КТ312А)

рядов с делителя на 625. Импульс низкого уровня дешифратора D17 (код 596) устанавливает триггер в состояние 1, а отрицательный импульс дешифратора D4 (код 614) переводит его в состояние 0. На прямом выходе триггера возникает положительный импульс длительностью девять телевизионных строк, который подается на входы микросхем D15.1 и D15.2 (выводы 4, 10) формирователей СЦС.

Для исключения сигнала СЦС на время строчного синхроимпульса на один вход каждой из микросхем Dil5.1, D15.2 (выводы 2, 9) подается ССИ низкого уровня.

Так как в стандартной телевизионной системе сигналы цветовой синхронизации имеют разные частоты в последовательно передаваемых строках, для создания сигнала СЦС на один из входов каждой из микросхем D15.1 и D15.2 (выводы 5, 12) подаются сигналы коммутации Dr и Db. Сигнал с генератора Г15 (см. рис. 8) частотой 4756 кГц инвертируется микросхемой D13.3 и подается на схему D15.1 (вывод 1), а сигнал с генератора Г16 частотой 3900 кГц инвертируется интегральной микросхемой D11.2 и подается на схему 4И-НЕ D15.2 (вывод 13). При совпадении времени прихода всех импульсов высокого уровня на выходах каждой микросхемы возникают сигналы соответствующих частот по строкам D r и Db-

Включение СЦС по строкам Dr и Db осуществляется автоматически с помощью элементов D13.4 и DM.1. При включении любого испытательного сигнала для получения цветного изображения потенциал на входе микросхемы D13.ll становится равным нулю, напряжение на ее выходе и соответственно на каждом входе микросхем D13.4 и D11.1 (выводы 10, 1) приблизительно равно 4,7 В. При таком напряжении СЦС Dr и Db подаются на сумматор, который выполнен на резисторах R37-R39 и входном сопротивлении эмиттерного повторителя смесителя. Соотношение амплитуд синхронизирующих сигналов Dr и Db указано в табл. 1 и подбирается резисторами R37, R39. Соотношение между уровнями СЦС и ССИ подбирается резистором R38. Для устранения взаимного влияния по постоянному току выходов рассматриваемых микросхем между ними включены конденсаторы С16, С17. Для периодического исключения СЦС из испытательного сигнала на вход микросхем D13.3 (вывод 12) и D11.2 (вывод 4) подаются прямоугольные импульсы ( меандр ) длительностью 2,5 с. В результате этого сигнал кварцевых генераторов через каждые 2,5 с не проходит на выходы микросхем D13.3 и D11.2, а следовательно, происходит периодическое исключение из испытательного сигнала СЦС. Обеспечение такого режима работы осуществляется применением элемента 2И-НЕ D13.2 и кнопки S3 Включение СЦС . Когда кнопка S3 нажата, потенциал на выводе 10 микросхемы D13.2 равен нулю и сигнал с делителя на 256 не проходит на выход микросхемы D13.2. Так как напряжение на выходе микросхемы D13.2 в этом случае остается постоянным и высоким, коммутаторы на D13.3 и D11.2 открыты и сигнал с кварцевых генераторов проходит к формирователю сигналов синхронизации в строках Dr и Db. Когда кнопка S3 отжата, потенциал на выводе 10 микросхемы D13.2 равен 5 В. Сигнал с делителя на 256 проходит на выход микросхемы D13.2, осуществляя периодическое исключение СЦС.

Сигналы коммутации Dr и Db вырабатываются D-триггером (D19.2 на рис. 7). На вход 11 триггера поступают строчные синхронизирующие импульсы. Сигналы прямого и инверсного выходов триггера имеют форму меандр . Их

частота в 2 раза ниже строчной. С помощью сигналов коммутации генераторы соответствующих частот переключаются при формировании испытательных сигналов для получения цветных изображений и СЦС.

В состав формирователя испытательного сигнала красное поле входят: формирователь сигналов Dr и Db, сумматор сигналов Dr и Db, формирователь яркостного сигнала Е'у. Формирователь сигнала Dr и Db выполнен на интегральных микросхемах ЗИ-НЕ D6.1 и D6.2 (см. рис. 9). На входы микросхем (выводы 1, 5) подаются гасящие импульсы и сигналы коммутации Dr и Db, на входы микросхем (выводы 2, 4) - сигналы с кварцевых генераторов через микросхемы D1.1 и D1.2, выполняющие функции коммутаторов. При совпадении времени прихода всех входных импульсов высокого уровня и включении кнопки переключателя S4 красное поле (на выводах 2, 4, 13, 3 микросхем D1.1, D1.2, D6.1, D6.2 напряжение 5 В) на выходах микросхем D6.1, D6.2 возникают соответственно сигналы Dr и Db. Эти сигналы подаются на сумматор, который выполнен на резисторах R1, R2 и R11, подключенных ко входу эмиттерного повторителя (транзистор VI). Соотношение между размахом цветовых поднесущих Dr и Db подбирается с помощью резисторов R1, R2, а соотношение между уровнем яркостного сигнала и размахом цветовых поднесущих подбирается с помощью резистора R11. Для устранения взаимного влияния выходов микросхем D6.1, D6.2 по постоянному току применяют конденсаторы С1 и С2. Сигнал цветности, выделенный на нагрузке R31 эмиттерного повторителя, через конденсатор СП, контакт платы 28 подается на эмиттер транзистора смесителя (см. рис. 5). Ток транзистора эмиттерного повторителя VI задается напряжением, снимаемым с делителя R17, R18.

Формирователь яркостной составляющей испытательного сигнала красное поле выполнен на микросхемах D5.3, D5.4 (см. рис. 9). При включении кнопки переключателя S4 красное поле напряжение на входе 12 микросхемы D5.3 и соответственно на выходе микросхемы D5.4 становится равным приблизительно 5 В. Это напряжение через резистор R26, контакт 36 платы и переключатель S4 подается на смеситель сигналов. Амплитуда яркостной составляющей Е'у определяется соотношением сопротивления резистора R26 и входного сопротивления транзистора V5 смесителя (см. рис. 5).

Для выключения формирователя испытательного сигнала красное поле на время обратного хода по строкам и кадрам на формирователи сигналов Dr, Db и Ey подается смесь гасящих кадровых и строчных импульсов низкого уровня. Суммирование КГИ и СГИ осуществляется на микросхеме D11.3. Смесь КГИ и СГИ положительной полярности инвертируется микросхемой D11.4 и подается на элемент D5.3, осуществляя выключение формирователя яркостного сигнала на время обратного хода по строке и по полю. Выключение формирователя сигналов Dr и Db осуществляется по тем же самым входам микросхем D6.1 и D6.2, на которые подаются импульсы коммутации Dr и Db. Для этого на микросхемах D12.1 и D12.3 происходит смешение коммутирующих импульсов Dr и Db, которые подаются соответственно с контактов 4 и 6 платы на выводы 1 и 13 микросхем, и смесь сигналов КГИ и СГИ низкого уровня. Смесь всех сигналов, выделенная на выходах микросхем D12.1 и D12.3, иосле инверторов D12.2 и D12.4 подается соответственно на формирователи сигналов Dr и Db, осуществляя коммутацию и выключение сигналов на время обратного хода по строкам и кадрам.

Формирователи испытательных сигналов зеленое поле , синее поле , бе-
