лое поле выполнены по аналогичным схемам. Различие заключается лишь в частотах сигналов Dr и Db и в значениях яркостных сигналов. Назначение элементов формирователей указанных сигналов можно определить по табл. 2.

Формирователь последовательных импульсов управляет очередностью подключения генераторов сигналов цветности при формировании сигнала изображения горизонтальных цветных полос. В его состав входят (рис. 10) делитель частоты импульсов на 16 (D-триггеры D15, DI6), регистры сдвига DI2, D14 и схема совпадения на элементе 4И-НЕ D13.1 с инвертором DI7.1.

Таблица 2

Для того чтобы первый управляющий импульс возникал по окончании КГИ, на входы D-триггеров делителя через инвертор на элементе D17.3 подается гасящий импульс полей низкого уровня. Этот же гасящий импульс отключает цепь подачи импульсов, запускающих делитель на 16. Запускающие импульсы подаются с пятого разряда делителя на 625 через элемент 2И-НЕ D17.2.

Устройство совпадения на элементе 4И-НЕ D13.1 формирует импульс низкого уровня из сигналов делителя на 16. Этот п.мпульс имеет длительность, соответствующую ширине формируемой горизонтальной полосы. После инвертора D17.1 сформированный импульсный сигнал используется для управления и вводится в первый разряд регистра сдвига (вывод VI).

Управление регистрами сдвига осуществляется по входам С сигналом с выхода триггера D15.1. С выходов регистров сдвига снимаются восемь сдвинутых по времени импульсов, причем длительность каждого импульса соответствует ширине горизонтальной полосы воспроизводимого изображения. Временной сдвиг соседних импульсов равен их длительности. Включение формирователя последовательных сигналов осуществляется подачей высокого потенциала на S-входы D-триггеров и на вход 5 элемента D13.1. Генератор выключается при низком уровне сигнала на этих входах.

Формирователь испытательного сигнала горизонтальные цветные полосы . В состав устройства для получения испытательного сигнала горизонтальные цветные полосы входят: формирователь сигналов Dr и Db, сумматор и формирователь яркостного сигнала Ey.

Принцип формирования Dr и Db горизонтальных полос подобен описанному ранее для получения одноцветных изображений. Отличие состоит в том, что сигналы Dr и Db каждого цвета подключаются последовательно.

Формирователь сигналов Dr и Db выполнен на интегральных микросхемах D6-D10 (см. рис. 10) и D9.1 и D9.2 (см. рис. 9). На входы каждой микросхемы подаются коммутирующие импульсы Dr или Db сигналы соответствующих кварцевых генераторов, частоты которых указаны в табл. 1, и последовательные импульсы подключения кварцевых генераторов. При совпадении во времени всех импульсов и включении кнопки переключателя S4 горизонтальные цветные полосы на выходах микросхем D6-D10 и D9.1, D9.2 возникают соответственно сигналы цветовых поднесущих по строкам Dr и Db. Сигнал белого цвета по строкам Dr и Db снимается с выхода микросхем D6.1 и D6.2 я подается на сумматор, который выполнен на резисторах R1, R2, R15 и входном сопротивлении эмиттерного повторителя (транзистор Vil). Соотношение между размахом цветовых поднесущих по строкам Dr и Db подбирается с помощью резисторов R1, R2, а соотношение между уровнем яркостного сигнала и размахом цветовых поднесущих белого устанавливается подбором резистора в RI5.

Сигнал желтого цвета по строкам Dr и Db снимается с микросхем D6.3 и D7.1 и подается на сумматор, который выполнен на резисторах R3, R4, R16 и входном сопротивлении эмиттерного повторителя (транзистор V2).

Сигнал голубого цвета по строкам Dr и Db снимается с микросхем D7.2, D7.3 и подается на сумматор, который выполнен на резисторах R5, R6, R17 и входном сопротивлении эмиттерного повторителя (транзистор V3).

Сигнал зеленого цвета по строкам Dr и Db снимается с микросхем D8.1 и D8.2 и подается на сумматор, выполненный на резисторах R7, R8, R18 и входном сопротивлении эмиттерного повторителя (транзистор V4).

Сигнал пурпурного цвета по строкам Dr и Db снимается с микросхем D8.3, D9.1 и подается на сумматор, выполненный на резисторах R9, R10, R19 и входном сопротивлении эмиттерного повторителя (транзистор V5).

Сигнал красного цвета по строкам Dr и Db снимается с микросхем D9.2, D9.3 и подается на сумматор, выполненный на резисторах R11, R12, R20 и входном сопротивлении эмиттерного повторителя (транзистор V6).

Сигнал синего цвета по строкам Dr и Db снимается с микросхем D10.1, D10.2 и подается на сумматор, выполненный на резисторах R13, R14, R21 и входном сопротивлении эмиттерного повторителя (транзистор V7).

Формирование яркостной составляющей испытательного сигнала горизонтальные цветные полосы осуществляется в сумматоре, собранном на резисторах R43-R45 и входном сопротивлении смесителя. Яркостный сигнал получается при подаче на вход сумматора импульсов трех старших разрядов делителя через интегральные микросхемы: D5.3, D5.4, D11. Для выключения формирователя испытательного сигнала горизонтальные цветные полосы на время обратного хода по строкам и кадрам на формирователи сигналов цветовых поднесущих по строкам и формирователь яркостного сигнала на элемен-

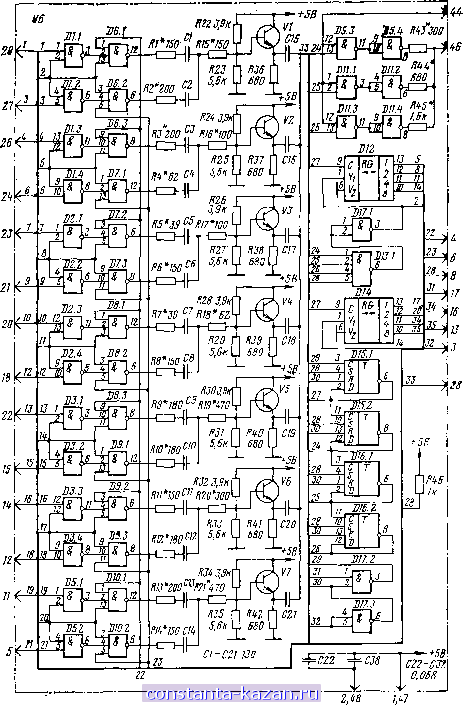

Рис. 10. Принципиальная схема формирователя испытательного сигнала горизонтальных цветных полос (D1-D5, D11, D17-интегральные микросхемы К155ЛАЗ; D6-DIG - К,155ЛА4; D12, D14 -К155ИР1; D13 -К155ЛА6; D15. D16 -К155ТМ2; VI-V7 - транзисторы KT3I2A)
