(2.14)

Результаты расчета по (2.14) приведены в табл. 2.2 и аналогич-Н1 одноименным зависимостям цилиндрической катушки (рис. 2.8

Рис. 2.10. Геометрическая модель однослойной катушки о прямоугольным каркасом

Пример 2.6. На прямоугольном каркасе (рис. 2.10) со сторонами 2&2=8 мм=0,008 м, 2Ьз=12,8 мм и длиной /=12 мм намотана однослойная катушка с шагом /i2=2 мм. Диаметр провода da= = 0,4 мм. Определить индуктивность катушки.

Решение. Для геометрических размеров 6з/&2=6,4/4 = 1,6, Л2/б2=2/4=0,5, 2= 12/4=3 и dn/&2=0.4/4=0,l по табл. 2.2 определяем Lhy(biP) = 2,H мкГн/м, т.е. индуктивность однослойной катушки прямоугольного сечения

1=Й2( /12)2 2,14 = 0,004(12/2)22,14 = 0,308 мкГн = 308 нГн.

2.3.3. Катушка равностороннего треугольного сечения

Индуктивность однослойной катушки длиной /, с шагом намотки Лг, числом витков w=l/hi и диаметром провода d , расположенной на равностороннем треугольном каркасе со стороной Ь (рис. 2.11),

2л

(Ы-</ /з)/2

1 т=1 Xi=0

ЛК(1-2) + К/2)Ч'

dxdXi,

(2.15)

Результаты расчетов по (2.15) приведены на рис. 2.11: сплошной линией - для dn/6=0,01; штриховой линией - для dii/b=0,l.

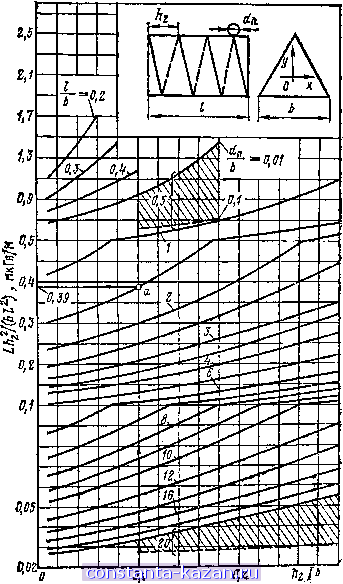

Рис. 2.11. Зависимости собственной индуктивности однослойной катушки с равносторонним треугольным сечением от ее геометрических размеров при dn/b = 0,Ql

Таблица 2.2. Индуктивность однослойной катушки отнесенная к ее геометрическим
