ное магнитное сопротивление нахлеста, отнесенное к геометрическим размерам.

Кривые изменения 7и,нах(С2)ЦгС1 для значений Цг=400, 800,1200, 1600, 2000 приведены на рис. 4.6-4.10 соответственно. Кривые на рис. 4.6-4.10 позволяют рассчитывать магнитную проводимость нахлеста §м,нах = 1 м,11ах ДЛЯ любых его геометрических размеров с учетом технологического разброса.

Зная магнитные проводимости места нахлеста и неразветвленных участков магнитной цепи, по (4.7) можно определить полную магнитную проводимость составного сердечника по (4.6), а затем и индуктивность намагничивания по (4.2).

Приближенное значение индуктивности рассеяния катушки определяется ее потокосцеплением при удаленном сердечнике и рассчитывается методами, описанными в гл. 2.

Пример 4.2. Составной сердечник (рис. 4.5, а) имеет размеры с^= = 10 мм, Сз=2±0,2 мм=0,002±0,0002 м, С5=6 мм, с, = 1±0,1 мм, С2 = =3±0,3 мм, 6=0,020,002 мм и выполнен из феррита с относительной магнитной проницаемостью [1,= 1200. Обмотка катушки содержит ш=20 витков, намотанных проводом диаметром dn=0,02 мм и с шагом йг=0,2 мм на каркасе квадратного сечения со стороной 2bi = =262=4 мм. Определить индуктивность катушки.

Решение. Для номинальных значений геометрических размеров следует Ci=c,/6= 1/0,02=50 и С2=С2/б=3/0,02=150, из рис. 4.8 (точка а) следует /-M.HajCa = 6,8 мкГн/м, т. е. номинальное значение

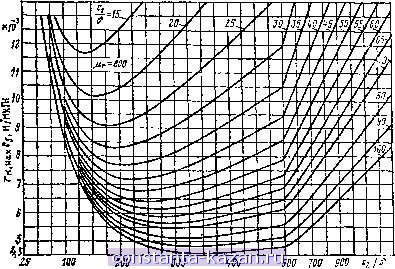

Рис. 4.7. Магнитное сопротивление участка нахлеста двух одинаковых магнитных пластин при ц,=800

2S т 150 200

400 500 700 300 UOOCIS

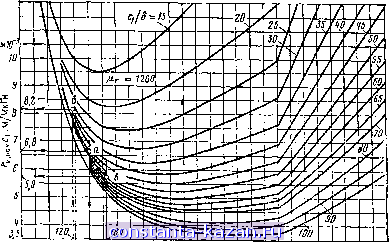

Рис. 4.8. Магнитное сопротивление участка нахлеста двух одинаковых магнитных пластин при Лл=1200

500 т т Ciif

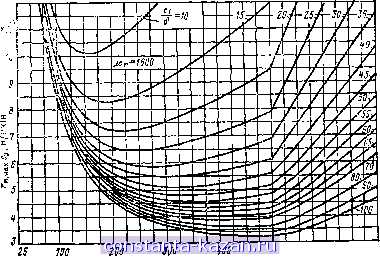

Рис. 4.9. Магнитное сопротивление участка нахлеста двух одинаковых магнитных пластин при n,=1600

Л^О 700 300 cz/if

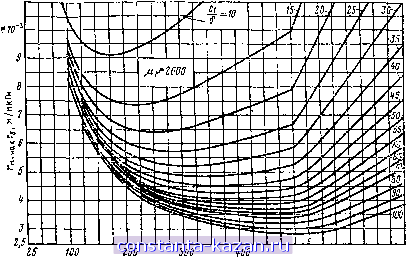

Рис. 4,10. Магнитное сопротивление участка нахлеста двух одинаковых магнитных пластин при Цг=2000

магнитной проводимости участка нахлеста

ffM,Hax = t3/(6,8-10-3) = 0,002/(6,8-10-3) =0,294 мкГн = 294 нГн.

Номинальное значение магнитной проводимости неразветвленных участков составного сердечника по (4.7)

1200-0,4л-1 10 -3-f6 + 4-2 fм,с =-::-In-. -= 91 нГн.

10 - 3 + 6

Номинальное значение полной магнитной проводимости составного сердечника по (4.6)

MS = (294-91)/(294 + 2-91) = 56 нГн,

а номинальное значение индуктивности намагничивания катушки по (4.2)

нам= 102.56 = 5600 нГн.

Индуктивность рассеяния катушки определяется так же, как в примере 4.1, и равна 1,рас=606 нГн.

Если учесть технологический разброс геометрических размеров нахлеста то из кривых на рис. 4.8 можно графически определить область возможных значений его магнитного сопротивления. На рис. 4.8 заштрихована область возможных значений магнитного сопротивления нахлеста, отнесенного к его геометрическим размерам при
