Главная -> Детекторный приемник средневолнового диапазона 1 [ 2 ] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1.2. Миниатюрный приемник для УКВ диапазона Кто имеет дело с ВЧ-техникой, тот знает, что фирма Токо предлагает готовые ВЧ-блоки, с помощью которых можно построить без особых проблем приемник УКВ-диапаэона. Это объясняется тем, что на плате настраивается только одна катушка. Кроме того, приемник может работать в автомобиле при использовании источника питания с напряжением от 12 до 14 В. Готовый аналоговый модуль FTU 3110 содержит предварительный усилитель ВЧ, гетеродин, смеситель, пьезокерамический фильтр промежуточной частоты (ПЧ) и первый усилитель ПЧ (рис. 1.3). На выводе модуля подается сигнал генератора, равный примерно 100 мВ для управления, например, частотомером с цифровой индикацией. Настройка модуля осуществляется с помощью десятиоборотного потенциометра, который позволяет получить от стабилизированного источника питания 8 В с использованием соответствующих добавочных резисторов необходимое регулировочное напряжение от 1,5 до 7 В. Преобраэсеательиый каскад на интегральной схеме ОС). Блок ПЧ выполнен на ЧМ-ПЧ<хеме. Эта интегральная схема содержит УПЧ, демодулятор, амплитудный детектор и схему бесшумной настройки. ![]() Уровнемер ![]()

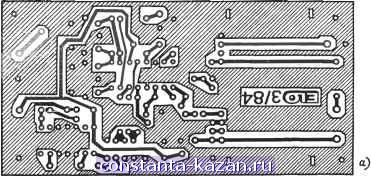

1Ш шов ® ® ® иг-т к регулятору громкости Рис 1.4. Печатная плата приемника УКВ-диапазона (а) и его монтажная схема (б) Из блока ВЧ сигнал поступает через демпфирующий элемент на 1С, далее проходит усилительч5граничитель и, наконец, он попадает на демодулятор. К точке 5 схемы позднее подключается измерительный прибор, поскольку ее настраивать значительно легче, если имеется индикация напряженности поля. Настройка без шума. ПЧхема обладает другой интересной особенностью - возможностью бесшумной настройки. Эта схема позволяет исключить шум на выходе звуковой частоты, когда отсутствует входной сигнал. При необходимости ее можно выключить путем замыкания на корпус вьтода 5 интегральной схемы СА 3089. Цепь демодулятора Ф1 в блоке ПЧ является единственной цепью, которую следует настраивать после окончания монтажа всей платы. Усиление звуковой частоты. Интегральная схема LM 380 представляет собой интегральный усилитель звуковой частоты с фиксированным усилением. Из схемы видно, что для усилителя звуковой частоты требуется минимум внешнего монтажа. Цепь RC, составленная из последовательно включенных резистора сопротивлетием 2,7 Ом и конденсатора емкостью 100 нФ. должна предотвратить попадание колебаний ВЧ-усилителя на выход усилителя звуковой частоты. При полностью включенном регуляторе громкости выходная мощность усилителя составляет 4 Вт на нагрузке Ом. Теперь 1ЮЖН0 начинать сборку сжеыы. Все элементы размещаются на небольшой плате размером 50 х 100 мм. Печатная плата и соответствующая монтажная схема приемника приведены на рис. 1.4. При впаивании элементов в плату следует обращать внимание лишь на правильную полярность включения обоих электролитических конденсаторов. Внешние элементы, например потенциометры, подсоединяются к плате позднее. Затем к схеме подается постоянное напряжение 12 В и измеряется потребляемый ток. Он должен составлять примерно 100 мА. На регуляторе напряжения 8 В проверяется имеющееся напряжение и после этого отсоединяется приемник от источника питания 12 В. Далее припаиваются громкоговоритель, измерительный прибор, антенна, потенцИометри-ческий регулятор и потенциометр для регулировки громкости. Настройка приемника. Кто уже имел дело с трудностями, возникающими при настройке приемников, тот сразу обратит внимание на то, что в этом случае настройка происходит весьма быстро и просто. Вывод 5 1С СА 3089 присоединяется к корпусу прибора, а в качестве антенны достаточно иметь короткий отрезок провода. Затем настраиваются на слабый передатчик и с помощью контура Ф1 (рис. 1J) добиваются максимальной громкости и минимального коэффициента нелинейных искажений. Те, у кого в распоряжении имеется генератор качающейся частоты, логут, конечно, настроить и характеристику дискриминатора. в этом случае измерение выполняют в точке А потенциометра регулятора громкости. При желании плату и наружный монтаж можно разместить в корпусе, а приемник снабдить самодельной шкало Тросик шкалы вместе с принадлежностями можно соединить с осью десятиоборотного потенциометра без особых проблем. Итак, теперь остается пожелать вам только хорошего приема и веселых ритмов. Глава 2. ЗВУКОТЕХНИКА 2.1. Акустическая система для юниоров Хотя мы назвали рассматриваемую акустическую систему системой для начинающих, чтобы показать нашим юным читателям, как и за какие относительно небольшие срваОва можно ее самому построить, по своим возможностям она может е уступать и гораздо более дорогим системам. Речь идет об акустической системе фирмы Visaion. Звуковые волны распространяются в виде сферических колебаний с одинаковойлдатен-сивностью, если они исходят от точечного источника звука и ведут себя, следовательно, не иначе как волны, образующиеся на поверхности воды от камешка, брошенного в воду. Звуковые волны Представляют собой колебания давления в упругой среде, что, впрочем, снова вполне соответствует приведенной выше аналогии, поскольку в основном колебания давления возникают под водой. Эти колебания образуют волны на поверхности, т. е. на границе раздела вода - воздух. Для образования таких волн необходимо вывести, например, путем удара из своего состояния равновесия отдельные молекулы среда, которая может находиться в газообразном, жидком или твердом состоянии. Причем в этом случаа они выполняют периодические колебательные движения в прямом и обратном направлениях относительно их положений равновесия (рис. 2.1). Колебания в воздухе называются звуком, распространяющимся в воздухе, а колебания в пределах твердых тел - звуковл, распространяющимся в твердых телах. Для жидкостей-не существует специального названия, но любой водолаз может подтвердить, что под во- /(олеВлющиеся молекулы воздуха Л. .
--mm т
Рис. 2.1. Образование звуковой волны I I I ![]() 752 17Б0 2200 2600 SOW Частота , Г и. ![]() 4Ш 800 1200 1600 2000 2Ш 2800 Частота, Гц Рис. 2Л. Дискретный частотный спектр звука (наверху) и непрерывный частотный спектр шума дой также слышны шумы, которые, правда, распространяются там со скоростью больше 1400 м/с, что в несколько раз превышает скорость распространения звука в воздухе (343 м/с). Ухо человека в^жет воспринимать только тогда колебания давления воздуха, когда они изменяются в интервале от 20 до 20 ООО колебаний в секунду. Впрочем, с возрастом воспринимаемая ухом человека максимальная частота звуковых колебаний всегда становится ниже. Число изменений колебаний в секунду назьшается частотой и измеряется в герцах (Гц). Эта единица измерения и будет использоваться в книге при дальнейшем изложении материала. Чистый тон представляет собой звук, который состоит из колебания с одной-единствен-ной частотой, и, наоборот, существует звук, состоящий из нескольких тонов. Шум можно представить как сложное колебание, образованное из волн с различными частотами. При звучании отдельные тона, образующие звук, находятся в целочисленном отношении. Причем число и интенсивность этих обертонов характерно для определенного музыкального инструмента или голоса (тембр). У шумов такие закономерности не наблюдаются (рис. 2Л). Д1ля количественного определения звука необходимо выбрать еще единицу его инте№-сивности: Н/м^. Наше ухо может воспринимать звуковые давления в диапазоне от 2 10 до 20 WiiT. Поскольку этот интервал изменения воспринимаемого ухом звукового давления слишком велик и охватывает шесть порядков, то для этого случая ввели понятие с логарифмическим отношением - децибел (дБ). Уровень звука 2 10 Н/м соответствует О дБ, а 20 Н/м^ составляет 120 дБ. Последнее значение определяет также границу болевого ощущения, которая нередко превышается на рокконцертах. |
