Й7В

1 (Ж) ил (красный) II5U33B

В >t г 1

в * 2 ,

в -f г 1

в t г 1

£1(0-9)

S*,o-3)

\SS990-10ru,\


TL071 27 3,3л

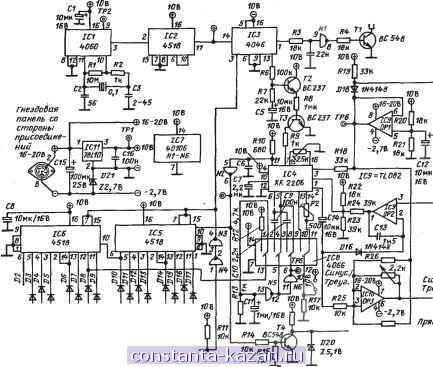

Рис. 7.1. Принципиальная схема генератора низкой частоты с фазовой автоподстройкой



к микросхемам диодов и деоично-десятичного переключателя реализуется логический элемент И. В результате счетчики становятся программируемыми за счет наличия обратной связи на их входах.

Если, например, устанавливается с помощью кодового переключателя состояние счета 0248 = 2480 Гц, то резистор Ш1 сопротивлением 10 кОм подсоединяется к соответствующим диодам счетчика. Если счетчик считает, то путем программирования переключатель установлен всегда на выходе с низким уровнем, т. е. подключается резистор R11. Если состояние счета достигает теперь 0248, то тогда соответствующие выходы имеют высокий уровень, а диоды находятся в закрытом состоянии. Таким образом, напряжение на резисторе R11 поднимается до высокого уровня, и через два инвертора счетчики устанавливаются в исходное положение. Цикл работы начинается снова, пока опять не будет достигнуто установленное состояние счета 0248. Тем самым частота генератора делится на 248.

Однако до сих пор контур регулирования остается еще незамкнутым. Модуль функционального генератора QC4), который управляется с помощью его токового выхода Р'УТ - генератор, управляемый током), получал бы неправильное управление. Сигнал обнуления программируемых счетчиков *1риспосабливается , следовательно, к сигналу на выводе 3 модуля 4046.

При фавмении заданного и фактического значений сигнала образуется разность сигналов, которая позволяет получить при данных условиях изменение управляющего постоянного напряжения для регулирования частоты. Если это так, то зажигается светодиод Di, деблокирующий диод. Управляющее напряжение снимается с вьтода 13 модуля 4046 и через фильтр, образованный резисторами R6, R7 н конденсатором С5, подается на преобразователь полного сспротивления на транзисторе Т2.

После.1дЕий создает базовый ток для регулятора тока ТЗ, который управляет вькодом генератора, (вьюод 7 интегральной схемы IC4) и изменяет его частоту. Определяюхцими для частоте; хшдебаний является ток с вывода 7 (корпус% который может достигать от 1 мкА до 3 iiA, а тк<5ке значение емкости конденсатора между выводами 5 и б микросхемы. Если устансжленная частота колебаний генератора достигла 2480 Гц, то контур обратной связи станСЕ! 1ТСЯ замкнутым. При этом светодиод D1 гаснет.

С помощью модуля типа XR2206, к сожалению, можно устанавливать только соотношение частот от 2000 до 1, т. е. от 10 до 20 ООО Гц. Для охвата всего диапазона частот необходимо переключать конденсаторы между выводами б и 7. Если устанавливается частота выше 2000 Гц, то на выводе 12 интегральной схемы IC6 создается сигнал прямоугольной формы, который включает аналоговый выключатель, собранньй на интегральной схеме IC8, н через резистор R12 подается +10 В на вход N5. При этом заряжается конденсатор СИ. Логические элементы N5 и N6 управляют аналоговыми выключателями, которые, в свою очередь, переключают конденсаторы C9yiC10.

Амплитуды колебаний синусоидальной и прямоугольной формы, к сожалению, не совпадают (принимается во внимание двойная амплитуда). Необходимо отметить, что генерируемые в интегральной схеме IC4 колебанга промодулированы по амплитуде.

На выводе 1 схемы IC4 регулируется амплитуда, а с вывода 2 снимается собственно выходной сигнал, который поступает к выходному усилителю QC10 ОРЗ). Удвоенная амплитуда выходного сигнала устанавливается в диапазоне от 0,3 до 13 В.

Следует обратить внимание на то, что снимаемый с вывода 11 микросхемы IC4 сигнал не является в чистом виде сигналом прямоугольной формы. Поэтому для получения гфя-моугольного сигнала конденсатор Св подключается к инвертору N2, который работает как триггер Шмитта.

После установки и припаивания деталей необходимо проверить правильность монтажа (рис. 7.2 и 7Л) плат генератора низкой частоты. Далее поступают следующим образом.

1. Все подстроечные элементы устанавливают в среднее положение, а потенциометр выходного напряжения - в положение 9 ч .

2. Ключ S5 устанавливают на колебания треугольной формы, т. е. он размыкается.

3. Настраивают частоту на 910 Гц.

4. К схеме прикладывают напряжение 16 В Ug < 20 В. Потребляемый ток при этом составляет 30 мА.

5. Светодиод сначала мигает н затем должен погаснуть (примерно через 1 с).

6. В контрольной точке 1 (вывод 3IC11) напряжение равняется +10 В.

7. В контрольной точке 2 (вывод 9 Ю1) фиксируют частоту 3,2768 МГц.

8. В контрольной точке 3 (вывод ИIC2) фиксируют частоту Ю Гц.

9. В контрольной точке 4 (вьшод б, N2) наблюдаются колебания прямоугольной формы.

10. В контрольной точке б (вывод 7/С^ напряжение Щ/2 составляет примерно +5 В.

11. Осциллограф настраивают на регистрацию ситала синусоидальной формы.



12. Добиваются колебаний чисто треугольной формы. Для этого потенциометр Р1 устанавливают в положение 10ч (среднее положение 12 ч а с помощью потенциометра РЗ устанавливают минимальное напряжение 0,3 В.

13. Если выходное напряжение неожиданно резко изменяется, то сначала отключают, а затем снова включают питание схемы.

14. После этого повторяют всю процедуру настройки схемы сначала.

15. С помощью потенциометра РЗ увеличивают выходной сигнал до 5 В удвоенной амплитуды.

16. Ключ55 переключают ка колебания синусоидальной формы, т. е. его замыкают.

17. Далее с помощью потенциометра Р2 добиваются возникновения синусоидальных колебаЕшй. Для этого движок потенциометра устанавливают в положение 3 ч .

18. При переключении колебаний треугольной формы на синусоидальные выходное напряжение схемы не изменяется.

19. Следует обратить особое внимание на то, что интегральная схема IC10 имеет склст-ность к возбуждению колебаний. Это происходит в том случае, если сопротивление потенциометра РЗ минимально.

20. В контрольной точке 5 (вывод 10 N6 и вывод б ICS) фиксируют высокий уровень си: нала не менее 3 кГц и его низкий уровень не более 2 кГц.

На этом настройку схемы можно считать законченной. Для выходного сигнала характерны кратковременные изменения его амплитуды или фазы, а частота колебаний генератора постоянно варьируется, следовательно, имеет место фазовая модуляция выходного сиг-нала.



т LEV красный ,[(0)li I ® Такт lOOHiv..-

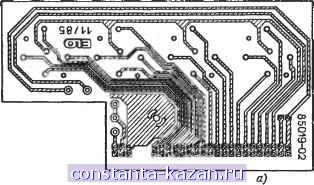

Рис. 7д. Печатные платы (а, в) и монтажные схемы (б, г) генератора низкой частоты
