Рис.7Л6.Выводы1Стипа4060 счетчика с собствен- X Qg Qg Q, Q. d

НЫМ генератором (вид сверху) г-, .- - - £Т -

-СГ1 ГП .

0 *о *? is Qs Чв 10 *и

На рис. 7.15 приведена зависимость между частотой повторения импульсов и мощностью экспозиционной дояы, МР/ч. До 100 мР/ч характеристика является линейной. В этой точке частота повторения и1лпульсов в секунду достигает 2000 или 10 ООО импульсов в течение 5 с Последнее значение необходимо для понимания калибровки шкалы прибора в МР/ч. В математической форме это можно записать следующим образом:

200С-5

- = 100,00 мР/ч

или

~~~Оо ~-~ ~ экспозиционной дозы.

Для промежутка времени 5 с используется выход Q (вывод 3) тактового генератора и делителя частоты Ю2 (рис. 7,16). С помощью подстроечного потенциометра Р (см. рис, 7,14) частота устанавливается согласно формуле

2Q F=-.

Здесь F-частота, Гц; Q - показатель степени для данного выхода (например, 14); s - число секунд в одном такте (например, 5 с). В результате для выбранного примера имеем

2 16 384

- = - =3276Гц.

Теперь обратимся к конструкции прибора (рис. 7.17). Начала обмоток трансформатора на рис, 7.14 отмечены точками. Точно в такой же последовательности размещены обмотки на каркасе катушки, К сожалению, чашеобразные сердечники с размерами 18 х 14 мм едва ли имеются в продаже. Поэтому используют сердечник 22 х 13 мм с Aj - 3800 нГн и соответствующим каркасом катушки. Этот трансформатор несколько больших размеров закрепляется в центре платы с помощью вита с цилиндрической головкой МЗ х 20 мм.

Для припаивания обмоток на плате предусмотрены соответствующие места. Числа витков обмоток остаются неизменными, В том случае, если частота преобразователя, измеренная на коллекторе транзистора ТЗ, существенно превышает 2 кГц, то параллельно обмотке п2 припаивается конденсатор емкостью от 10 до 100 нФ.

Этот прибор устанавливается в специальном корпусе. В специальных местах прибора сделаны надписи,1соторые обозначают измерение у-или Рч1злучений.

Техникские характеристики индикатора излукния:

Рабочее напряжение, В.............. От 6 до 12

Потребление тока, мА............... От 0,5 до 10 (при оптической индикации)

Погрешность, %.................... ±10

Напряжение на счетчике (регул>фуемое), В . 520

Длительность импульсов, мкс.......... 100 (максимально 10 ООО импУс)

Индикация...................... Оптическая и акустическая








гр 1W0

{IP fiOf) 220H


-1И

10 V. JJk

А-01-

100

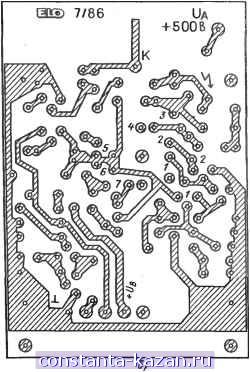

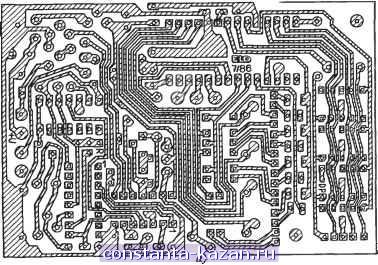

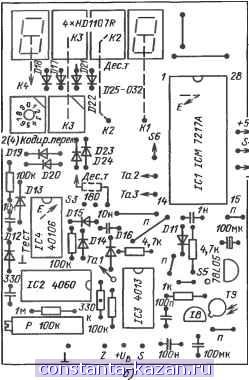

Рис 7.17. Печатные платы измерителя ионизирующих излучений (а, в) и монтажные схемы (б, г) -Г ГТ- -металлопленочный резистор
