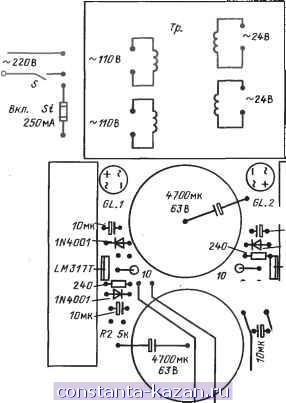

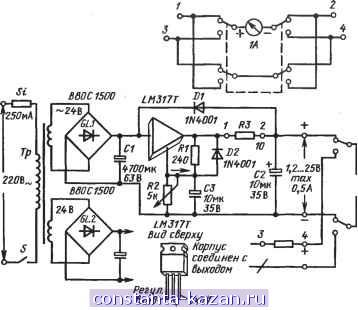

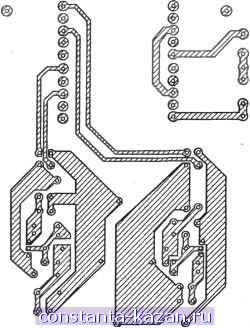

Главная -> Детекторный приемник средневолнового диапазона 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 [ 27 ] 28 29 30 31 ![]() Второй канал аналогичен первому Выход Рис 8.1. Принципиальная схема электронного стабилизатора напряжения, изображена только одна половина: Тр - трансформатор фирмы Tricoll типа 175,2 х 24 В, 0,5 А, 24 В А Рабочее напряжение, В.............. От 6,5 до 10 Потребление тока, мЛ............... 4 (с зуммером 28; с индикацией 80) Порогпредупредительной сигнализации . . До четырех разрядов, регулируемый Длительность стробирующего сигнала .... Переменная, чтобы иметь возможность работать с другими счетчиками Максимальная тактовая частота, кГц..... 200 Глава 8. ИСТОЧНИКИ ПИТАНИЯ 8.1. Сдвоенный электронный отабилиэатор напряжения Основным элементом схемы (рис 8.1) является интегральный регулятор напряжения положительной полярности LM 317 Т в корпусе ТО-220. Он обеспечивает в интервале напряжений от 1,2 до 37 В максимальный ток 1,5 А. Благодаря предусмотренной в стабилизаторе защите от перегрузки (ограничение тока, тепловая загцита) прибор не выходит из строя даже при коротком замыкании. Стабилизатор напряжения в этом случае нагревается до температуры примерно 150 °С и регулирует выходной ток до некритичного для него значения. Напряжение, поступающее в схему от трансформатора, вьщрямляется и сглаживается с помощью элементов G/.i, С1. Приндгшиально в схеме можно использовать любой трансформатор с выходным напряжением до 30 В/1,5 А, но в этом случае для отвода вьзделяюхце-гося тепла необходим теплоотвод (радиатор). Д/гя улучшения стабильности напряжения на выходе прибора включен конденсатор С2 емкостью 10 мкФ (рис 8.1 и 8Л), К сожалению, такие конденсаторы на входе и выходе схемы снова вызывают вшающив эффекты . Рис. 8.2. Монтажная схема коммутации измерител^ ного прибора которые предотвращаются диодами D1 и D2. Дело в том, что если вход закорачивается, то конденсатор С2 разряжается через выход регулятора. Суммарное сопротивление 50 Ом ограничивает максимальный зарядный ток. Хотя по данным фирмы-изготовителя при выходном напряжении, меньшем или равном 25 В, необязательно иметь дополнительную защиту, это не помешает. Регулятор напряжения формирует опорное напряжение 1,25 В на резисторе Ш, а возникающий при этом постоянный ток протекает через резистор R2. В этом случае выходное ![]() ![]() БЛОК питания 2*246 ® frVo 9/84 Рис. 83. Печатная плата стабилизатора напряжения (а) и его монтажная схема (б) напряжение = 1,25 +U-R2. Таким образом, о работе блока питания как будто бы все уже указано. Для получения необходимой мощности регулятор напряжения, конечно, следует устанавливать на соответствующем радиаторе. Если отказаться от резистора R2, то придется смириться со следующим недостатком: при переключении цепей амперметра будет иметь место кратковременное отключение выходного устройства, т. е. резистор его просто зашунтирует. В этом случае возникает ошибка измерения, равная примерно 1 %. При использовании двух амперметров от этого резистора, конечно, можно отказаться. Но поскольку в нашей конструкции это, к сожалению, невозможно, необходимо применять для переключения цепей амперметра относительно дорогой переключатель. Вольтметр, естественно, подключается параллельно выходу прибора. Монтажная схема и печатная плата устройства показаны на рис 8.3. Следует обратить внимание на то, что от одного канала может отбираться мощность 12 В- А, а полностью весь блок питания обеспечивает выходную мощность 24 В А. ![]() imaoi LM317T -6 6+ Выход Выход Рис. 8 J. |
