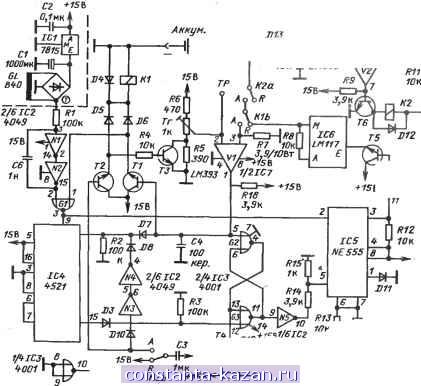

Главная -> Детекторный приемник средневолнового диапазона 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 [ 30 ] 31 R10 IK ![]() >*-*75B IC1 ice 7B15 LM117 (2ais) (ЗП) 15Ъ oo о op о MRA Реме K1/K2 CO стороны пайни - cs i A-2SB Ц DI зел. \ HI желт. Рис 8Л0. Принципиальная схема зарядного устройства iV,\\\>\NSN\4\ ![]() ---- J,3 Wbr -0-1*5: 1-Г5-l-Li-о-I Rie In M R A fi R A §1 , 4CJ T(rs) J1 R17 /К 4ZZH SI зел. ID 2 жел. DJ7J ирас. ~4 to 10\H*£. RIZ 10K 100 кер. i RJ lOOv. j,sh m1oъ^TC5fOMK RB LM117 (J17) {ис 8Л1. Печатная плата зарядного устройства (а) и его монтажная схема (6) В случае необходимости установления других токов заряда их значения определяются по соотношению ijj = 1,2 B/R8. При R8 = 10 Ом получаем Ijj = 120 мА, Можно, конечно, менять длительность заряда, но мы это рассматривать не будем. Печатная плата и схема размещения элементов зарядного устройства приведены на рис. 8.11. Разрядное сопротивление R7 можно составить из параллельного соединения двух резисторов с удвоенным значением сопротивления на расстоянии в несколько миллиметров друг от друга и от монтажной гшаты. Это заметно улучшит условия охлаждения такого сопротивления. При помеыдении устройства в корпус в нем необходимо предусмотреть вентиляционные отверстия. 8.4. Стабилизированный преобразователь для работы с солнечными элементами в оригинальной конструкции модуль АА 3351 (-7,5 В ± 5 %) генерирует ток от 35 до 55 мА, причем его входное напряжение может изменяться от 6 до 9,5 В. Типичное значение КПД составляет при этом примерно 76 %. Путем замены стабилитрона Z1 может варьироваться выходное напряжение преобразователя. Для аккумуляторов с напряжением 9 В используется стабилитрон с напряжением стабилизации 10 В. Принципиальная электрическая схема устройства приведена на рис. 8.12. Преобразователь напряжения работает на частотах от 80 до 100 кГц. Если схема создает помехи для приемников, то преобразователь должен быть заэкранирован, а вход и выход схемы следует звшунтироэЕть танталовыми электролитическими конденсаторами. Устойчивые помехи можно уменьшить путем небольшого изменения емкости конденсатора С1. Сама схема не требует более подробного обсуждения. Она работает, как уже упоминалось, в качестве стабилизирующего преобразователя напряжения. Небольшой дроссель на выходе схемы не обеспечивает достаточной фильтрации высокой частоты. В качестве нагрузки схемы рекомендуется использовать электролитический конденсатор емкостью 22 ьжФ. Если 15 cxejje преобразователя не используется модуль АА3351, то обе катушки следует намотать сыдсстоятельно. Это не вызывает никаких трудностей. Ъольшая катушка выполняется с ферритовым сердечником диаметром 9x4 мм, на который намотана первая обмотка, содержащая 45 витков. Вторая обмотка состоит из 15 витков. Для изготовления катушек используется провод с эмалевой изоляцией диаметром 0,23 или 0,16 мм. Для обеспечения генерирования колебаний необходимо обращать внимание на правильное подсоединение выводов (начало или конец) обмоток согласно принципиальной схеме. Для определения необходимого числа солнечных элементов следует исходить из того обстоятельства, что один солнечный элемент обеспечивает от 0,45 до 0,50 В. 1N415a ![]() Рис. 8.12. Принципиальная схема устройства для преобразования и стабилизации измеряющегося в широких пределах выходного напряжения солнечных элементов |
