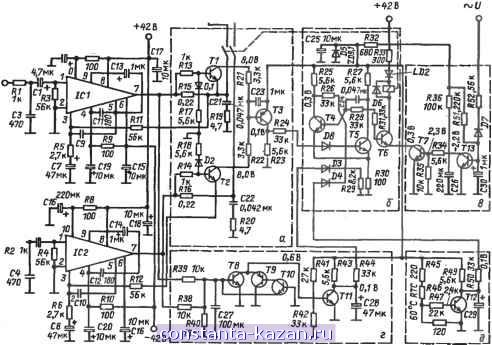

Главная -> Детекторный приемник средневолнового диапазона 1 2 3 4 [ 5 ] 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Выход левый. правый О Вход левый ггомн CS ю ![]() Вход правый Рис 2S. Общая принципиальная схема усилителя: а - защита от короткого замьпсания; 6 - управление реле; е - схема включения и выключения; г - схема защиты громкоговорителей; S - схема тепловой защиты Рис. 2.10. Переключение реле грокжоговорителей при мощности 70 Вт на нагрузке 8 Ом с помощью электронной схемы защиты: КЗ -короткое замыкание
-ю -го -30 -40 циенте нелинейных искажений 0,075%, а при нагрузке 16 Ом выходная мощность составляет 42 Вт при суммарном коэффициенте нелинейных искажений до 0,09%. Поскольку выходная мощность усилителя ограничивается обычно 30% от указанных значений, суммарный коэффициент нелинейных искажений уменьшается до 0,008%. Приведенные характеристики были получены при селективном определении отдельных коэффициентов нелинейных искажений, что может способствовать, например, образованию II ~q фона от бзгогсб, питан>-гя. При правильно подключен- - ТТТТТТТП ных полных сопротивлениях к входам прибора вьпод-ное паразитное напряжение, отнесенное к нагрузке на выходе 8 Ом, достигает 5 мВ двойной амплитуды.-----1 = = = = ;-5 В этом случае отношение сигнал/шум все же превы- -i I \ \ t \ I t \ I дБ шзетвОдБ. Для достижения гюлной выходной мощности усилителя необходимо обеспечить эффективное входное напряжение 1 В на нагрузке 30 кОм. Поскольку гибридные усилители свя-заны по постоянному току, их нижняя область частот простирается почти до О Гц. В диапазоне частот от 10 Гц до 100 кГц разброс составляет от О до -2 При рассмотрении общей принципиальной схемы усилителя (рис 2S) можно отметить, что схемные затраты на его вспомогательные элементы оказываются весьма значительными. Это в любом случае является оправданным, поскольку благодаря этим дополнительным мерам предотвращается разрушение компонентов акустических колонок, стоимость которых во много раз превышают затраты на создание самого усилителя. Кроме того, оконечные усилители также должны быть защищены в достаточной степени. Схемы защиты подразделяются на: схему задержки включения; релейно-контактную ступень; схему защиты от превышения температурь? схему защиты от короткого замыкания и схему захциты громкоговорителя (динамика). Необходимой предпосьшкой для правильной работы всех защитных схем (рис. 2.10) является тог факт, что задержка включения активизирует релейно-контактную ступень, которая со своей стороны осуществляет соединение вьподов оконечных усилителей на IC1 и IC2 (выводы 7 на рис. 2.9) через оба контакта реле к акустическим колонкам. Рассмотрим теперь принцип работы схемы защиты. При включении усилителя с симметричным питанием не всегда симметрично протекающий процесс заряда и разряда фильтрующих цепей из нескольких тысяч микрофарад образует кратковременное, нарастание напряжения одного источника относительно другого, что приводит к протеканию тока в одном из двух транзисторов. Чем больше этот ток, тем большая опасность существует для подключенных громкоговорителей. Это может привести к тому, что мембрана оборвет соединительные провода звуковой катушки громкоговорителя низких частот. Итак, проанализируем работу схемы на рис. 2.9. Через резистор Я52 переменное напряжение поступает на диод D7. Отрицательная полуволна напряжения проходит через этот диод и заряжает конденсатор СЗО. Отрицательное напряжение с этого конденсатора подается в качестве напряжения смещения на базу транзистора ПЗ и препятствует протеканию тока между его коллектором и эмиттером. В результате осуществляется заряд конденсатора С26 через резистор R36. Как только будет заряжен конденсатор С26, переключается транзистор Т7, и тем самым эмиттер транзистора Т6 каскада, возбуждающего реле, замыкается на землю. ![]() 3 4 5 Рис. 2.11. Принципиальная электрическая схема гибридного усилителя STK 0866 При выключении усилителя протекают следующие процессы. Прежде всего разряжается конденсатор СЗО, поскольку отсутствует переменное напряжение. Затем спадающее напряжение от источника -Ь42 В в виде напряжения смещения положительной полярности подается через резистор R51 на базу транзистора Т13. Последний открывается и быстро разряжает конденсатор С26. После этого транзистор Т7 закрывается и выключается реле, В результате электролитические конденсаторы могут разряжаться несимметрично и тем самым вызывать на вькодах гибридного усилителя положительное или отрицательное напряжение. Релейночсонтактная ступень. Возбудитель реле на транзисторе Т6 управляется триггером на транзисторах Т4 и Т5. Триггер имеет только один вход. В устойчивом состоянии транзистор Т5 находится в закрытом, а транзистор Т4 - в открытом состоянии. Таким образом, на транзистор Т6 не поступает больше управляющего сигнала. Реле выключается, размьпсает свои контакты и цепи гроглкоговорителей оказываются разомкнутыми. Схема защиты от превьииения температуры работает следующим образом. При нормальной температуре транзистор Т12 находится в открытом состоянии, поскольку чувствительный элемент термометра (терморезистор Я46) с положительным температурным коэффициентом обладает таким свойством, что с повышением температуры^также повышается его сопротивление. Если при увеличении температуры образуются пары, то терморезистор нагревается и рано или поздно температура повышается до бСС. В итоге возрастает сопротивление терморезистора, а напряжение на участке база-эмиттер снижается до такого значения, при котором транзистор Т12 запирается и на его коллекторе напряжение повышается до полного напряжения питания (примерно 9 В). Электролитический конденсатор С29 заряжается через резистор Я49 и приложенное напряжение вызывает в диоде D ток, который опрокидывает триггер. После этого реле отключает громкоговорители от оконечных усилителей. Последние, правда, получают управление, но теперь они не пропускают токи и, следовательно, отсутствует нагрев-транзистора. Безусловно, сам триггер после ликвидации повреждения не может установить оконечные усилители в исходное рабочее состояние. Для этого логика является слишком простой. Гибридные усилители fee переносят коротких замыканий. Эти приборы (рис. 2,11) не могут длительное время работать в условиях короткого замыкания. Схема защиты от короткого замыкания содержит мостовую схему (см. рис. 2.9, □), параметры элементов ко- |
